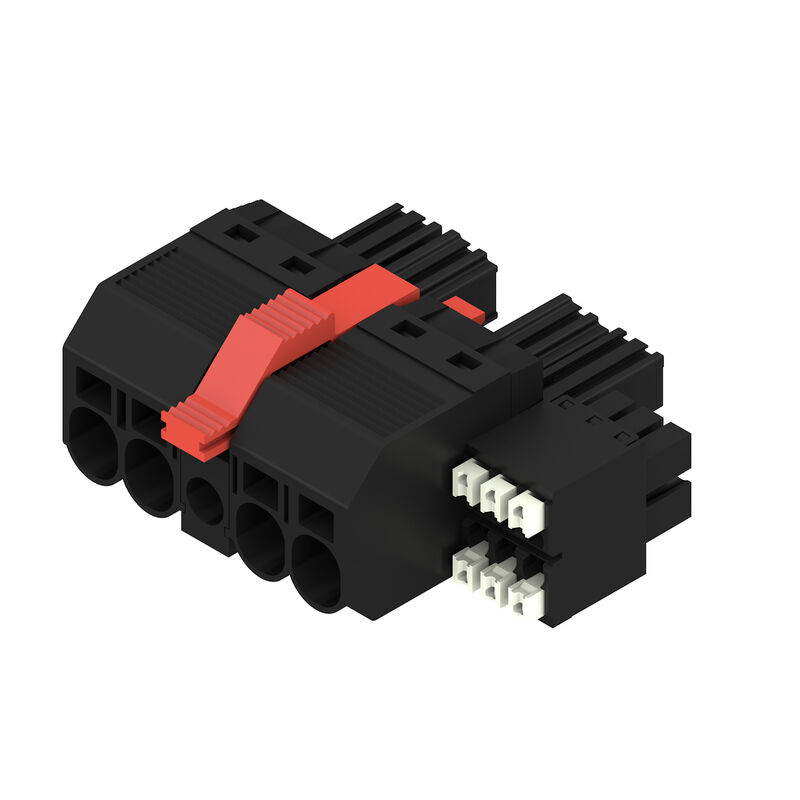

BVF 7.62HP/04/180MF3 BCF/06R SN BK BX
Zdjęcie produktu

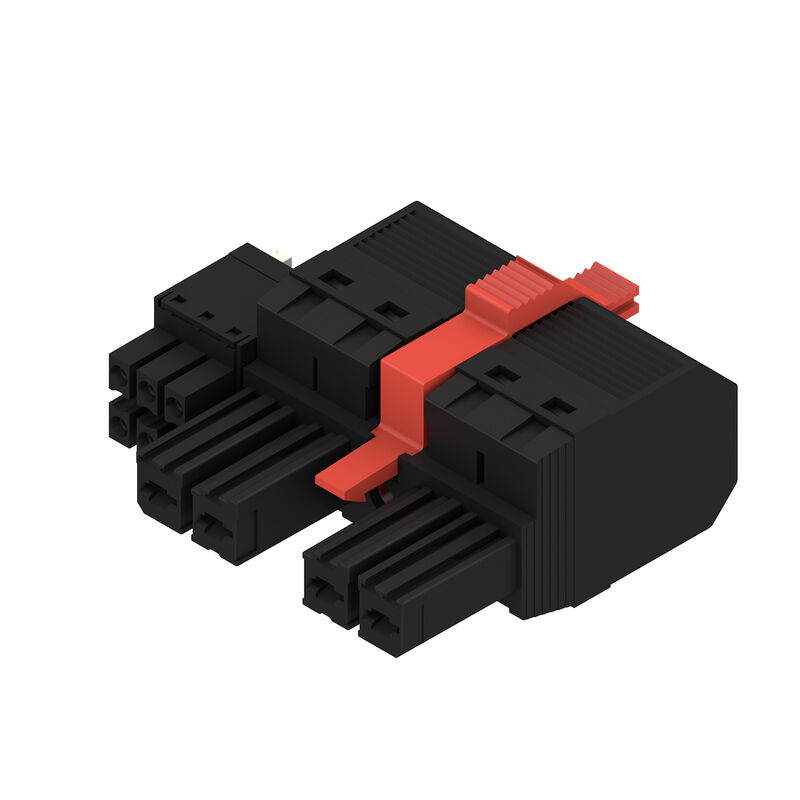

BVF 7.62HP/04/180MF3 BCF/06R SN BK BX
Zdjęcie produktu
BVF 7.62HP/04/180MF3 BCF/06R SN BK BX
Rysunek wymiarowany
BVF 7.62HP/04/180MF3 BCF/06R SN BK BX
Wykres
BVF 7.62HP/04/180MF3 BCF/06R SN BK BX
Zaleta produktu
Single-handed operation
Automatic latching

BVF 7.62HP/04/180MF3 BCF/06R SN BK BX

Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 4, 180°, PUSH IN z aktuatorem, PUSH IN bez aktuatora, Zakres zaciskania, maks. : 10 mm², skrzynia

Nr. produktu 2628460000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 5 Produkty pokrewne 28
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Dane techniczne Przewody, które można podłączać - Hybrydowe Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 4, 180°, PUSH IN z aktuatorem, PUSH IN bez aktuatora, Zakres zaciskania, maks. : 10 mm², skrzynia
Nr zam.
2628460000
Typ
BVF 7.62HP/04/180MF3 BCF/06R SN BK BX
GTIN (EAN)
4050118632477
Ilość
30  szt.
parametry produktu
IEC: 1000 V / 38 A / 0.5 - 10 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
opakowanie
skrzynia

Wymiary i masa

Masa netto
27,64  g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

Parametry systemu

Rodzina produktów
OMNIMATE Power - seria BV/SV 7.62HP
Rodzaj przyłącza
Przyłącze pola
Metoda wykonywania złącz
PUSH IN z aktuatorem
PUSH IN bez aktuatora
Raster w mm (P)
7,62  mm
Raster w calach (P)
0,3  "
Kierunek odejścia przewodu
180°
Liczba biegunów
4
L1 in mm
30,48  mm
L1 w calach
1,2  "
L2 w mm
7,62  mm
L2 w calach
0,3  "
Liczba rzędów
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
6  mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
Rezystancja skrośna
4,50 mΩ
element kodowany
Tak
Długość odizolowania
12  mm
końcówka wkrętaka
0,6 x 3,5
Cykle wpinania
25
Siła wtykania/biegun, maks.
17  N
Siła ciągnięcia / biegun, maks.
15  N

Dane materiałowe

Materiał izolacyjny
PA GF
Barwny
czarny
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
II
Porównywalny wskaźnik śledzenia (CTI)
≥ 500
Klasa palności wg UL 94
V-0
Materiał styków
Stop Cu
Powierzchnia styku
cynowana
Struktura warstwowa wtyku
6...8 µm Sn błyszczące
Temperatura magazynowania, min.
-40  °C
Temperatura magazynowania, max.
70  °C
Temperatura pracy, min.
-50  °C
Temperatura pracy, max.
125  °C
Zakres temperatur montaż, min.
-25  °C
Zakres temperatur montaż, max.
125  °C

Przewody pasujące do złącza

Zakres zaciskania, min.
0,5  mm²
Zakres zaciskania, maks.
10  mm²
jednodrutowe, min. H05(07) V-U
0,5  mm²
jednodrutowe, maks. H05(07) V-U
10  mm²
wielodrutowe, maks. H07V-R
10  mm²
cienkodrutowe, min. H05(07) V-K
0,5  mm²
cienkodrutowe, maks. H05(07) V-K
10  mm²
z AEH z kołnierzem DIN 46 228/4, min.
1,5  mm²
z AEH z kołnierzem DIN 46 228/4, maks.
6  mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
1,5  mm²
z końcówką kablową wg DIN 46 228/1, maks.
10  mm²
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      1076980000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        15 mm
    • Zalecana tulejka kablowa:
      9025930000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        15 mm
    • Zalecana tulejka kablowa:
      9019140000
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9004060000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      9025910000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      9019170000
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0186100000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      4 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0244100000
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      9019200000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      6 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      0533500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0191900000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      10 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0282900000
Tekst referencyjny
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
38  A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
38  A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
34  A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
34  A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
1 000  V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
1 000  V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
800  V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
6  kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
8  kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
8  kV
odporność na zwarcia
3 x 1s z 420 A
Odstęp izolacyjny po izolacji, min.
12,7  mm
Odstęp izolacyjny powietrzny, min.
10,4  mm

Dane znamionowe wg CSA

Napięcie znamionowe (grupa użytkowa B / CSA)
600  V
Napięcie znamionowe (grupa użytkowa C / CSA)
600  V
Napięcie znamionowe (grupa użytkowa D / CSA)
600  V
Prąd znamionowy (grupa użytkowa B / CSA)
33  A
Prąd znamionowy (grupa użytkowa C / CSA)
33  A
Prąd znamionowy (grupa użytkowa D / CSA)
5  A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 8

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
600  V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
600  V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600  V
Prąd znamionowy (grupa użytkowa B / UL 1059)
35  A
Prąd znamionowy (grupa użytkowa C / UL 1059)
35  A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5  A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 8
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie
skrzynia
Długość VPE
338  mm
Szerokość VPE
130  mm
Wysokość VPE
54  mm

Dane techniczne

Raster w mm (Signal)
3.81 mm
Raster w calach (Signal)
0.15 inch
Liczba biegunów (Signal)
6
L2 w mm
7,62  mm
L2 w calach
0,3  "
Liczba rzędów (Sygnał)
2
Materiał styku (Sygnał)
CuMg
Powierzchnia styku (Sygnał)
cynowana
Struktura warstwowa wtyku (sygnał)
1-3 µ Ni / 4-8 µ Sn
Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia II/2 (Signal)
400 V
Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia III/2 (Signal)
320 V
Znamionowe napięcie dla klasy przepięć / stopień zanieczyszczenia III/3 (Signal)
200 V
Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia II/2 (Signal)
4 kV
Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/2 (Signal)
4 kV
Znamionowe napięcie impulsowe dla klasy przepięć / stopień zanieczyszczenia III/3 (Signal)
4 kV
Krótkoterminowa odporność na impulsy prądowe (Sygnał)
3 x 1s z 80 A
Napięcie znamionowe (grupa użytkowa B / CSA) (Sygnał)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA) (Sygnał)
50 V
Napięcie znamionowe (grupa użytkowa D / CSA) (Sygnał)
300 V
Prąd znamionowy (grupa użytkowa B / CSA) (Sygnał)
9 A
Prąd znamionowy (grupa użytkowa C / CSA) (Sygnał)
9 A
Prąd znamionowy (grupa użytkowa D / CSA) (Sygnał)
9 A
Przekrój poprzeczny złącza przewodu AWG (Sygnał)
AWG 24...AWG 16
Napięcie znamionowe (grupa użytkowa B / UL 1059] (Sygnał)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059] (Sygnał)
50 V
Napięcie znamionowe (grupa użytkowa D / UL 1059] (Sygnał)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059) (Sygnał)
5 A
Prąd znamionowy (grupa użytkowa C / UL 1059) (Sygnał)
5 A
Prąd znamionowy (grupa użytkowa D / UL 1059) (Sygnał)
5 A
Przekrój poprzeczny złącza (Signal)
AWG 26...AWG 16

Przewody, które można podłączać - Hybrydowe

Znamionowy zakres zaciskania przyłącza (Power)
0.5...10 mm²
Znamionowy zakres zaciskania przyłącza (Signal)
0.2...1.5 mm²
Przekrój poprzeczny złącza (Signal)
AWG 24...AWG 8
Przekrój poprzeczny złącza AWG (Signal)
AWG 26...AWG 16
jednodrutowy, H05(07) V-U (Power)
0.5...10 mm²
jednodrutowy, H05(07) V-U (Signal)
0.14...1.5 mm²
giętkie, H05(07) V-K (Power)
0.5...6 mm²
giętkie, H05(07) V-K (Signal)
0.14...1.5 mm²
z końcówką tulejkową z kołnierzem (Power)
0.5...6 mm²
z końcówką tulejkową z kołnierzem, wg DIN 46 228/4 (Signal)
0.25...1.5 mm²
z końcówką tulejkową, wg DIN 46 228/1 (Power)
0.5...6 mm²
z końcówką tulejkową, wg DIN 46 228/1 (Signal)
0.25...1.5 mm²

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dane techniczne odnoszą się do zestyków mocy
  • Dane techniczne styków sygnałowych: 50V / 5A, długość usuwania izolacji 8 mm
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 6.0
    EC002638
    ETIM 7.0
    EC002638
    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 9.0
    27-44-03-09
    ECLASS 9.1
    27-44-03-09
    ECLASS 10.0
    27-44-03-09
    ECLASS 11.0
    27-46-02-02
    ECLASS 12.0
    27-46-03-02
    ECLASS 13.0
    27-46-03-02
    ECLASS 14.0
    27-46-03-02
    ECLASS 15.0
    27-46-03-02
