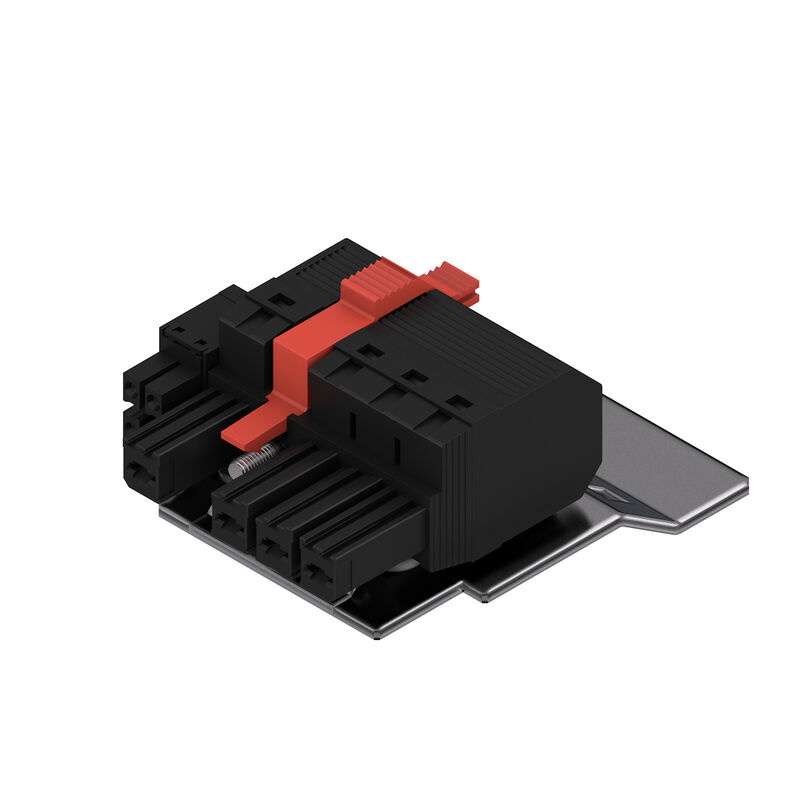

BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SP90
Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 4, 180°, PUSH IN con actuador, PUSH IN sin actuador, Sección de embornado, máx. : 10 mm², Caja
N.º de artículo
2614040000
Propiedades
| Versión | Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 4, 180°, PUSH IN con actuador, PUSH IN sin actuador, Sección de embornado, máx. : 10 mm², Caja |
| Código | 2614040000 |
| Tipo | BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SP90 |
| GTIN (EAN) | 4050118618327 |
| Cantidad | 24 Pieza |
| Valores característicos del producto |
IEC: 800 V / 38 A / 0.5 - 10 mm² UL: / AWG 24 - AWG 8 |
| Embalaje | Caja |
| Peso neto | 54,019 g |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Familia del producto | OMNIMATE Power - Serie BV/SV 7.62HP |
| Tipo de conexión | Conexión de campo |
| Técnica de conexión de conductores |
PUSH IN con actuador
PUSH IN sin actuador |
| Paso en mm (P) | 7,62 mm |
| Paso en pulgadas (P) | 0,3 " |
| Dirección de salida de conductor | 180° |
| Número de polos | 4 |

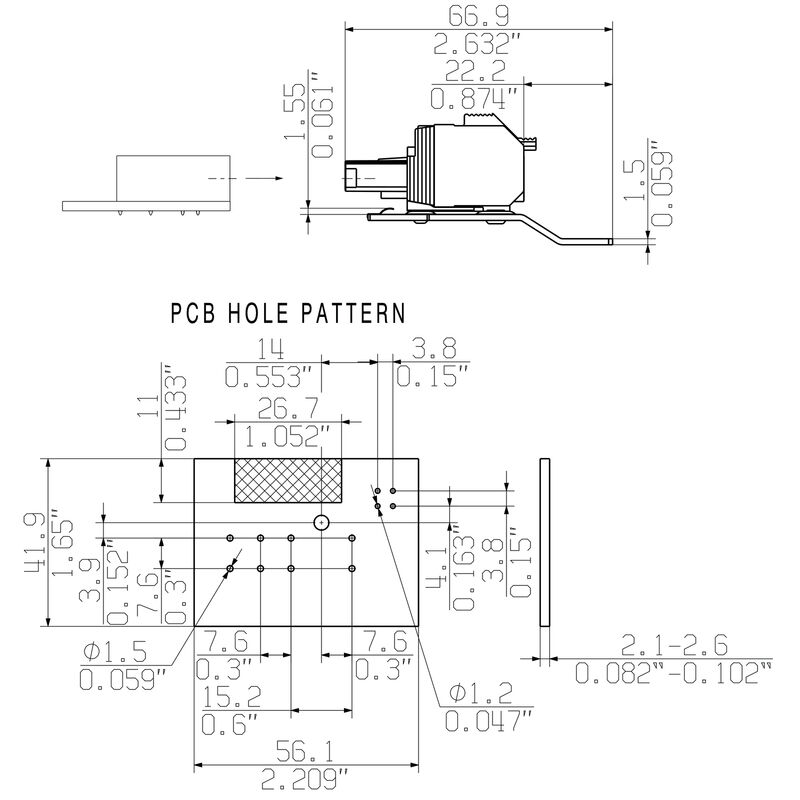

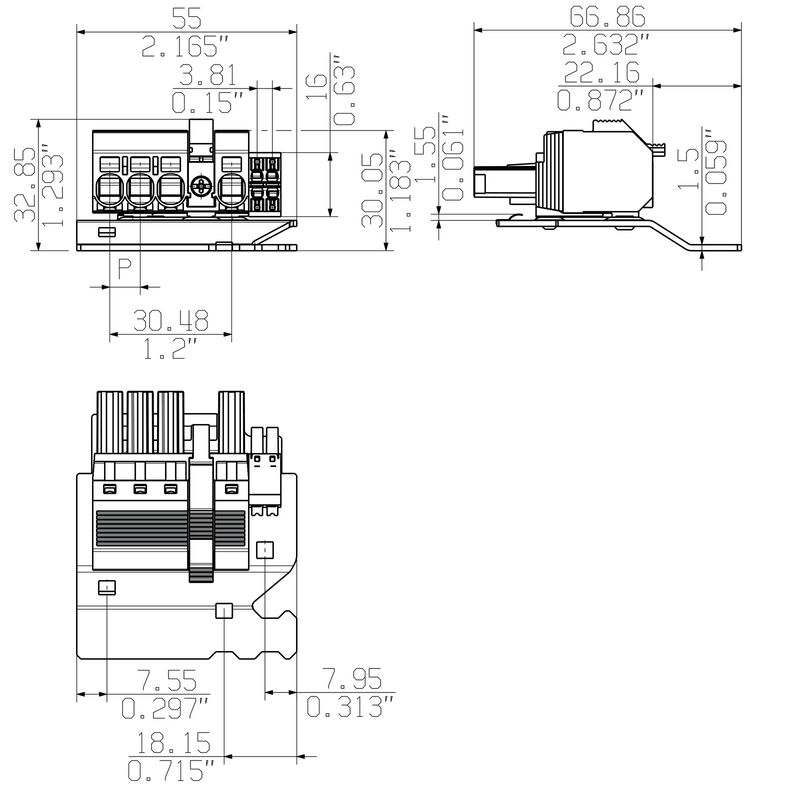

| L1 en mm | 30,48 mm |
| L1 en pulgadas | 1,2 " |
| L2 en mm | 3,81 mm |
| L2 en pulgadas | 0,15 " |
| Número de series | 1 |
| Número de filas de polos | 1 |
| Sección nominal | 6 mm² |
| Protección contra contacto según DIN VDE 57106 | protección de dedos |
| Protección contra contacto según DIN VDE 0470 | IP 20 |
| Resistencia de paso | 4,50 mΩ |
| Codificable | Sí |
| Longitud de desaislado | 12 mm |
| Par de apriete para sujeción por tornillo, mín. | 0,2 Nm |
| Par de apriete para sujeción por tornillo, máx. | 0,3 Nm |
| Punta de destornillador | 0,6 x 3,5 |
| Ciclos de enchufado | 25 |
| Fuerza de inserción/polo, máx. | 17 N |
| Fuerza de extracción/polo, máx. | 15 N |
| Materiales aislantes | PA GF |
| Color | negro |
| Carta de colores (similar) | RAL 9011 |
| Grupo de materiales aislantes | II |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 500 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | estañado |
| Estructura de capas del contacto del conector | 6...8 µm Sn brillante |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 125 °C |
| Gama de temperatura, montaje, min. | -25 °C |
| Gama de temperatura, montaje, max. | 125 °C |
| Sección de embornado, mín. | 0,5 mm² |
| Sección de embornado, máx. | 10 mm² |
| Rígido, mín. H05(07) V-U | 0,5 mm² |
| Rígido, máx. H05(07) V-U | 10 mm² |
| semirrígido, máx. H07V-R | 10 mm² |
| Flexible, mín. H05(07) V-K | 0,5 mm² |
| Flexible, máx. H05(07) V-K | 10 mm² |
| con term. tub. con aislamiento DIN 46 228/4,mín. | 1,5 mm² |
| con term. tub. con aislamiento DIN 46 228/4,máx | 6 mm² |
| con terminal tubular, DIN 46228 pt 1, mín. | 1,5 mm² |
| con terminal tubular según DIN 46 228/1, máx. | 10 mm² |
| Conductor embornable |
|
| Texto de referencia |
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal. |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 38 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 38 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 34 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 34 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 800 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 630 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 630 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 6 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 6 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 6 kV |
| Resistencia a corrientes de corta duración | 3 x 1s mit 420 A |
| Distancia de fuga, mín. | 12,7 mm |
| Distancia mín. | 10,4 mm |
| Tensión nominal (Use Group F / UL 1059) | 600 V |
| Intensidad nominal (Use group F / UL 1059) (Híbrido) | 33 A |
| Sección de conexión del conductor AWG, mín. | AWG 24 |
| Sección de conexión del conductor AWG, máx. | AWG 8 |
| Embalaje | Caja |
| Longitud de VPE | 352 mm |
| Anchura VPE | 140 mm |
| Altura de VPE | 62 mm |
| Paso en mm (señal) | 3.81 mm |
| Paso en pulgadas (Señal) | 0.15 inch |
| Número de polos (Señal) | 4 |
| L2 en mm | 3,81 mm |
| L2 en pulgadas | 0,15 " |
| Número de filas (señal) | 2 |
| Material de contacto (señal) | CuMg |
| Superficie de contacto (señal) | estañado |
| Estructura de capas del contacto del conector (señal) | 1-3 µ Ni / 4-8 µ Sn |
| Tensión nominal para clase de sobretensión / grado de polución II/2 (Señal) | 250 V |
| Tensión nominal para clase de sobretensión / grado de polución III/2 (Señal) | 150 V |
| Tensión nominal para clase de sobretensión / grado de polución III/3 (Señal) | 63 V |
| Sobretensión de choque nominal para clase de sobretensión / grado de polución II/2 (Señal) | 2.5 kV |
| Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (Señal) | 2.5 kV |
| Sobretensión de choque nominal para clase de sobretensión / grado de polución III/3 (Señal) | 2.5 kV |
| Resistencia a corriente momentánea máxima (señal) | 3 x 1s mit 80 A |
| Sección de conductor (Señal) | AWG 26...AWG 16 |
| Sección de embornado, conexión nominal (Alimentación) | 0.5...10 mm² |
| Sección de embornado, conexión nominal (Señal) | 0.2...1.5 mm² |
| Sección de conductor (Alimentación) | AWG 24...AWG 8 |
| Sección de conductor AWG (Señal) | AWG 26...AWG 16 |
| sólido, H05(07) V-U | 0.5...10 mm² |
| sólido, H05(07) V-U | 0.14...1.5 mm² |
| flexible, H05(07) V-K | 0.5...6 mm² |
| flexible, H05(07) V-K (Señal) | 0.14...1.5 mm² |
| con terminal tubular con aislamiento (Alimentación) | 0.5...6 mm² |
| con terminal tubular con aislamiento, DIN 46 228/4 | 0.25...1.5 mm² |
| con terminal tubular según DIN 46 228/1 | 0.5...6 mm² |
| con terminal tubular según DIN 46 228/1 (Señal) | 0.25...1.5 mm² |
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Notas |
|
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255768) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2614040000) |
| Notificación de cambio de producto |
[207357](https://mdcop.weidmueller.com/mediadelivery/asset/900_207357)
[207358](https://mdcop.weidmueller.com/mediadelivery/asset/900_207358) [251007](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [251008](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [251161](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [251162](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
| Documentación del usuario | [Operating Instruction BVF hybrid](https://mdcop.weidmueller.com/mediadelivery/asset/900_73885) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-03-02 |
| ECLASS 13.0 | 27-46-03-02 |
| ECLASS 14.0 | 27-46-03-02 |
| ROHS | Conformidad |
