CABTITE EP 24/14 GY

CABTITE EP 24/14 GY

Descargar hoja de datos

CABTITE EP 24/14 GY

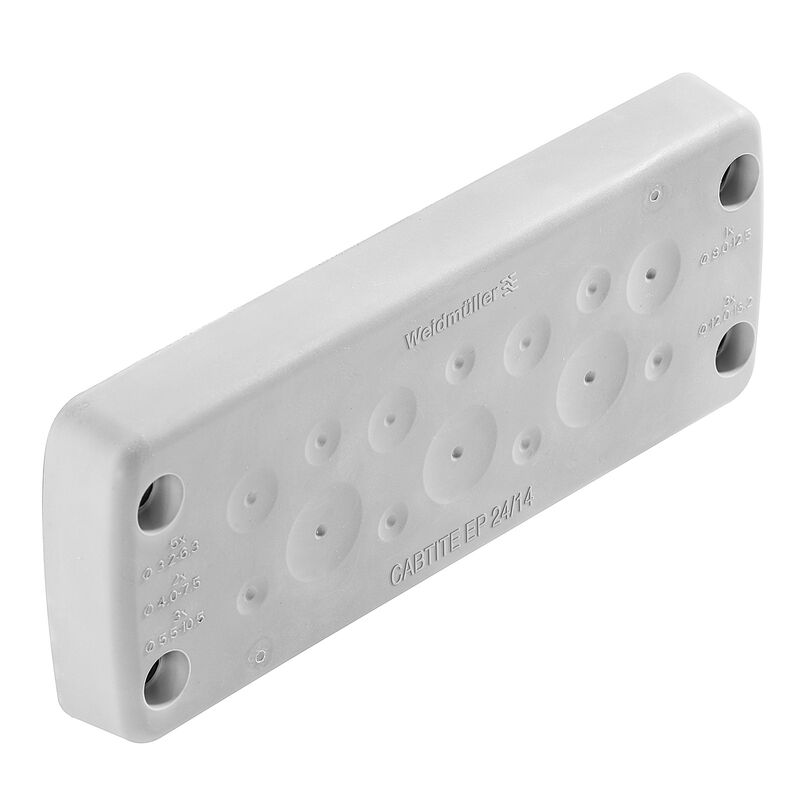

Placa de paso de cable, Cabtite (sistema de paso de cables), TPE, gris, Altura: 58 mm, Anchura: 149.6 mm, Profundidad: 29.2 mm, -40 °C…90 °C, IP66

N.º de artículo 2779320000

Propiedades

Datos generales para pedido

Versión	Placa de paso de cable, Cabtite (sistema de paso de cables), TPE, gris, Altura: 58 mm, Anchura: 149.6 mm, Profundidad: 29.2 mm, -40 °C…90 °C, IP66
Código	2779320000
Tipo	CABTITE EP 24/14 GY
GTIN (EAN)	4064675048794
Cantidad	10 Pieza

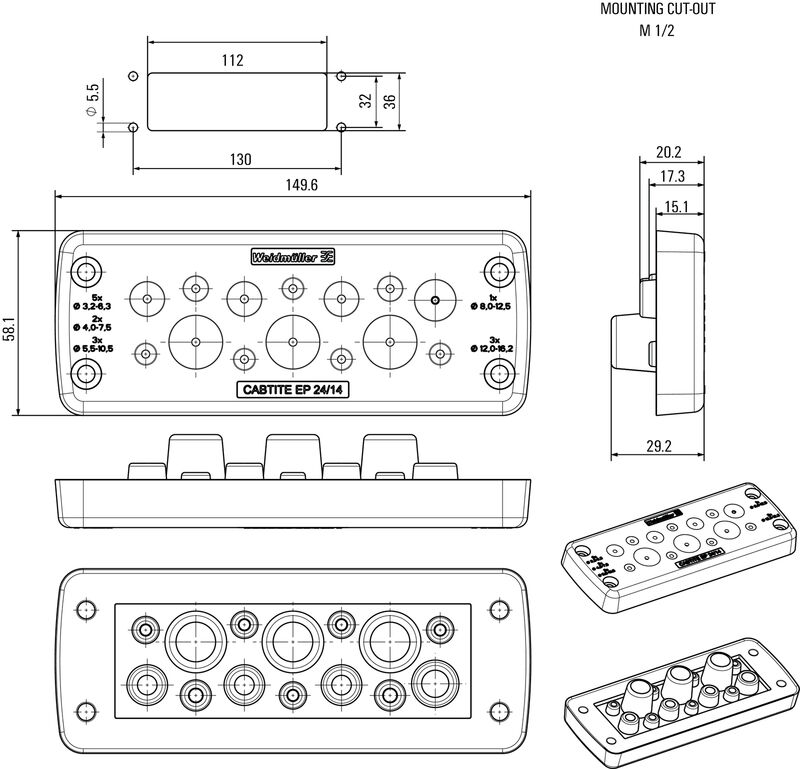

Dimensiones y pesos

Profundidad	29,2 mm
Profundidad (pulgadas)	1,15 inch
Altura	58 mm
Altura (pulgadas)	2,283 inch
Anchura	149,6 mm
Anchura (pulgadas)	5,89 inch
Peso neto	106,9 g

Temperatura de servicio

-40 °C...90 °C

Conformidad medioambiental del producto

REACH SVHC	/
Estado de cumplimiento de la directiva RoHS	Conforme sin exención

Información general

Grado inflamabilidad según UL 94	V-0
Material	TPE
Par de apriete	3,5 Nm
Silicona	No
Tipo de protección	IP66
Tipo de protección (UL)	Type 1 Type 12 Type 4X

Número de cables que se pueden conectar

Tipo de montaje	4 Herramientas para atornillar
Number of connectable cables	14
Entradas de cable	Número: 5 Diámetro del cable, mín.: 3,2 mm Diámetro del cable, máx.: 6,3 mm Tipo de cable: Cable redondo Número: 2 Diámetro del cable, mín.: 4 mm Diámetro del cable, máx.: 7,5 mm Tipo de cable: Cable redondo Número: 3 Diámetro del cable, mín.: 5,5 mm Diámetro del cable, máx.: 10,5 mm Tipo de cable: Cable redondo Número: 1 Diámetro del cable, mín.: 8 mm Diámetro del cable, máx.: 12,5 mm Tipo de cable: Cable redondo Número: 3 Diámetro del cable, mín.: 12 mm Diámetro del cable, máx.: 16,2 mm Tipo de cable: Cable redondo

Homologación/certificado/documento de conformidad	[EU Declaration of Conformity - Cabtite EP - DoC DE PS2483](https://mdcop.weidmueller.com/mediadelivery/asset/900_198864)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212304)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2779320000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2779320000)
Documentación del usuario	[INSTR CABTITE EP DE/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_200399)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC002624
ETIM 7.0	EC002624
ETIM 8.0	EC002624
ETIM 9.0	EC002624
ECLASS 9.0	27-18-28-15
ECLASS 9.1	27-18-92-65
ECLASS 10.0	27-18-28-15
ECLASS 11.0	27-18-28-15
ECLASS 12.0	27-18-28-15
ECLASS 13.0	27-18-28-15
ECLASS 14.0	27-18-28-15

Homologaciones	![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
Núm. de certificación (cURus)	E223801
