CH-SMC-00.80-ECS180
CH-SMC-00.80-ECS180
Rozměrový výkres
CH-SMC-00.80-ECS180
Výkres

CH-SMC-00.80-ECS180

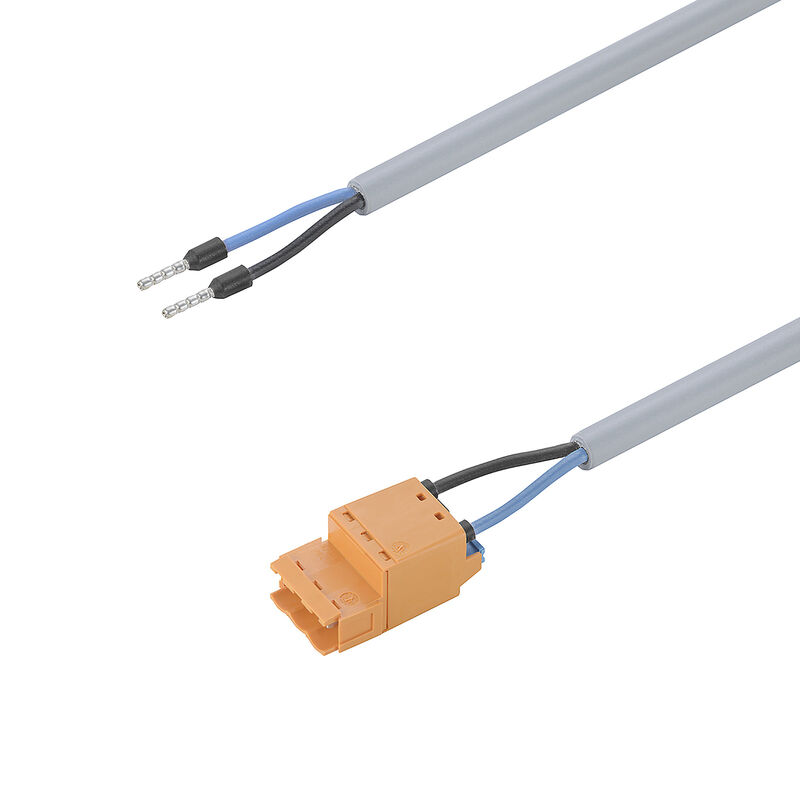

Smart Metering Cable Assemblies, 6 kV, Kontakt, IP20, 600 V, KB PUR US 2X1.5 GY XX 6KV, 0.8 m

ID výrobku 2784120080
Stáhnout datový list
Je příslušenstvím 5 Příbuzné výrobky 8
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Všeobecné technické údaje Technické specifikace konektoru Technické specifikace kabelu Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Version
Smart Metering Cable Assemblies, 6 kV, Kontakt, IP20, 600 V, KB PUR US 2X1.5 GY XX 6KV, 0.8 m
Order No.
2784120080
Tipo
CH-SMC-00.80-ECS180
GTIN (EAN)
4064675329718
Množství
10 ks

Rozměry a hmotnosti

Průměr
6.4 mm
Čistá hmotnost
64 g

Shoda produktu s prostředím

Estado de cumplimiento de la directiva RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Všeobecné technické údaje

Névleges feszültség
600 V
Névleges lökőfeszültség
6 kV
Névleges áram
18.5 A
Pólusszám
2
Védelmi osztály
IP20

Technické specifikace konektoru

Konektor
  • Popis konektoru:
    Konektor 1
  • Kabelový vstup:
    straight
  • Hlavní materiál pouzdra:
    Plast
  • Počet pólů:
    3
  • Jednotlivé komponenty konektoru:
    2766930000
  • Popis konektoru:
    Konektor 2
  • Kabelový vstup:
    straight
  • Hlavní materiál pouzdra:
    Plast
  • Počet pólů:
    1
  • Typ:
    Konektor samec
  • Jednotlivé komponenty konektoru:
    1476050000

Technické specifikace kabelu

Halogen
Ne
Izolace
PP
Kábelhossz
0.8 m
Materiál kabelu
PUR/ TPE
Number of wires
2
Poloměr ohybu, min., pohyblivý
15x průměr kabelu
Poloměr ohybu, min., stacionární
10 x průměr kabelu
Resistance to oils
Yes
Stíněný
Ne
Teplotní rozpětí, pohyblivé, max.
90 °C
Teplotní rozpětí, pohyblivé, min.
-30 °C
Teplotní rozpětí, stacionární, max.
90 °C
Teplotní rozpětí, stacionární, min.
-40 °C
Vezetéktípus
KB PUR US 2X1.5 GY XX 6KV
Vnější průměr
6.4 mm ± 0.25 mm
Поперечное сечение жилы
1.5 mm²
외피 색상
Šedá

Klasifikace

ETIM 8.0
EC001576
ETIM 9.0
EC001576
ETIM 10.0
EC001576
ECLASS 14.0
27-06-04-02
ECLASS 15.0
27-06-04-02
