Propiedades

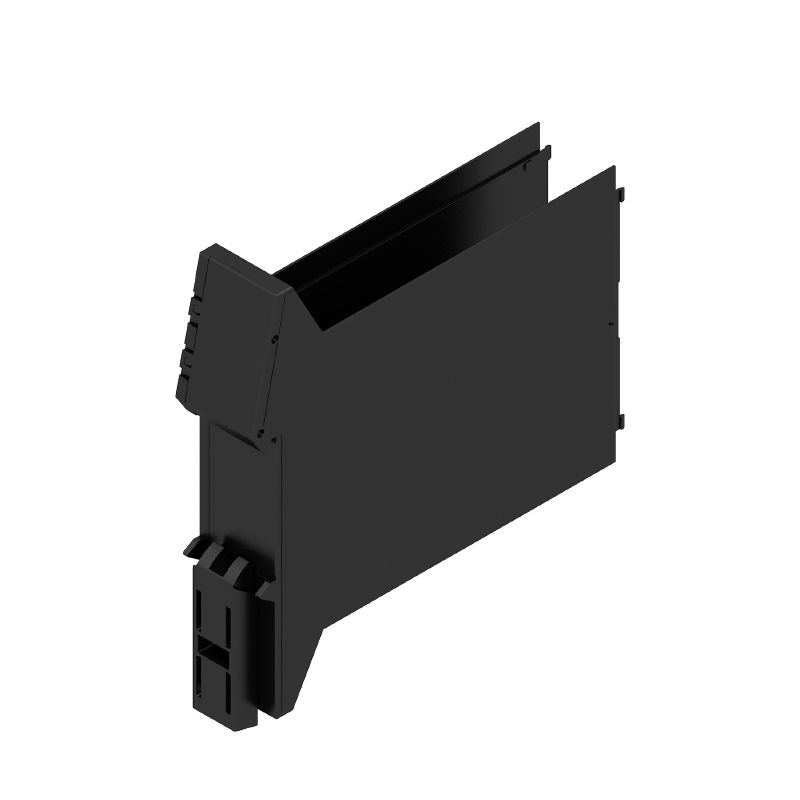

| Versión | Carcasa modular, OMNIMATE Housing - Serie CH20M negro, Base, Anchura: 22.5 mm |
| Código | 2418630000 |
| Tipo | CH20M22 B BK/BK 2010 |
| GTIN (EAN) | 4032248897742 |
| Cantidad | 10 Pieza |
| Profundidad | 107,4 mm |
| Profundidad (pulgadas) | 4,228 inch |
| Altura | 109,3 mm |
| Altura (pulgadas) | 4,303 inch |
| Anchura | 22,5 mm |
| Anchura (pulgadas) | 0,886 inch |
| Peso neto | 33,5 g |
| Gama de temperaturas de servicio | -40 °C...120 °C |
| Humedad | 5 - 93 % de humedad relativa, Tu = 40 °C, sin condensación |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Grado inflamabilidad según UL 94 | V-0 |
| Grupo de materiales aislantes | I |
| Materiales aislantes | PA 66 GF 30 |
| Índice de resistencia al encaminamiento eléctrico (CTI) | 600 ≤ CTI |
| Capacidad de sellado | No |
| Carril | TS 35 |
| Carta de colores (similar) | RAL 9011 |
| Color | negro |
| Tipo de protección | IP20 en funcionamiento |
| Número de ranuras para conectores hembra del conjunto montado, máx. | 6 |
| Número de placas de circuitos impresos, máx. | 1 |
| Número de niveles de conexión, máx. | 3 |
| Número de polos, máx. | 24 |
| Altura de los componentes en la placa de circuitos impresos, máx. | 16,1 mm |
| Tipo de montaje de la placa de circuitos impresos | doble cara |
| De conformidad con la norma | DIN EN 61373:1999 (choque y vibración) |
| Condiciones de control |
Instalación de cinco cajas en fila
200 g de peso adicional en la placa de circuitos impresos |
| Ejes probados |
X
Y Z |
| Control de impacto |
|
| Control de vibración |
|
| Controles térmicos |
|
| Color de pie acoplable | negro |
| Número de niveles de conexión, máx. | 3 |
| Grosor de la placa de circuito impreso | 1,6 mm |
| Tolerancia del contorno del circuito impreso | ±0,1 mm |
| Tolerancia del espesor de la placa c.i. | ±0,15 mm |
| Colores alternativos | Más bajo pedido |
| Posibilidad de etiquetado específico del cliente | Sí |
| Posibilidades de procesamiento | Procesamiento láser |
| Proceso de pedido específico del cliente | Consulte la directriz bajo descargas |
| Información de producto | El contorno de la placa de circuitos y las zonas restringidas, entre otros muchos datos de diseño de la placa de circuitos, pueden encontrarse en la categoría de tecnología de conexión, debajo de los conectores macho correspondientes, en las descargas. |
