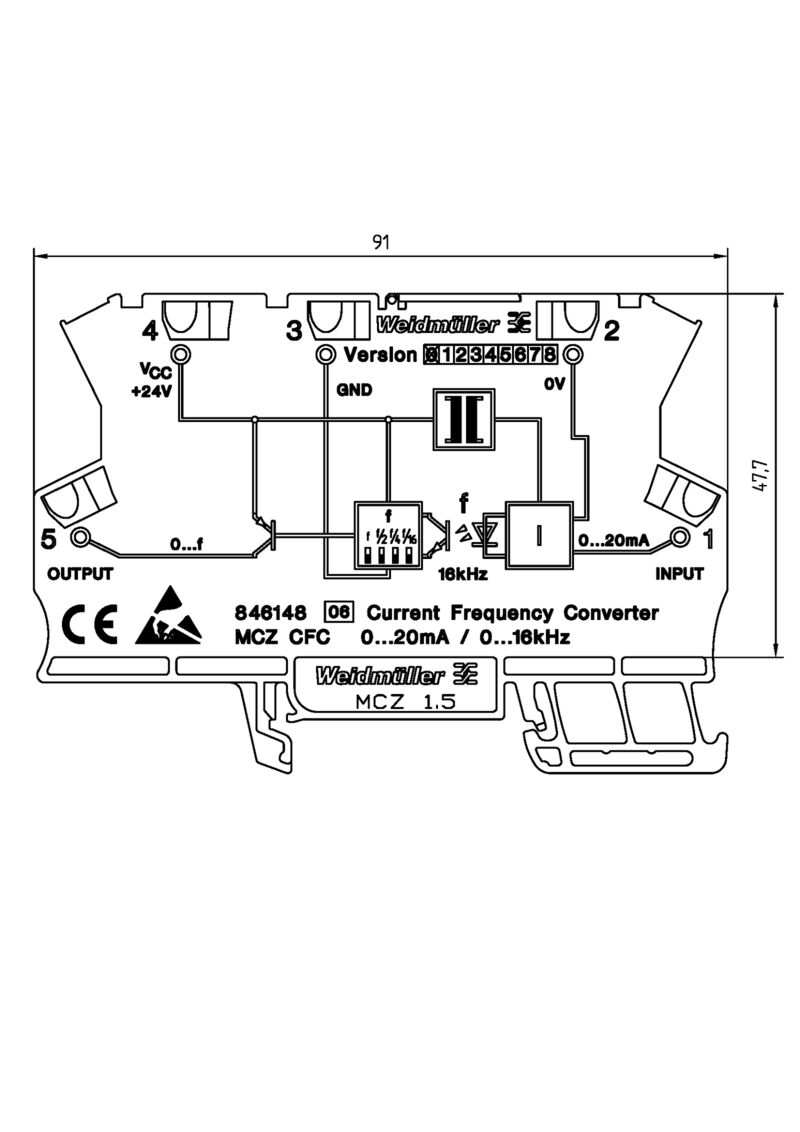

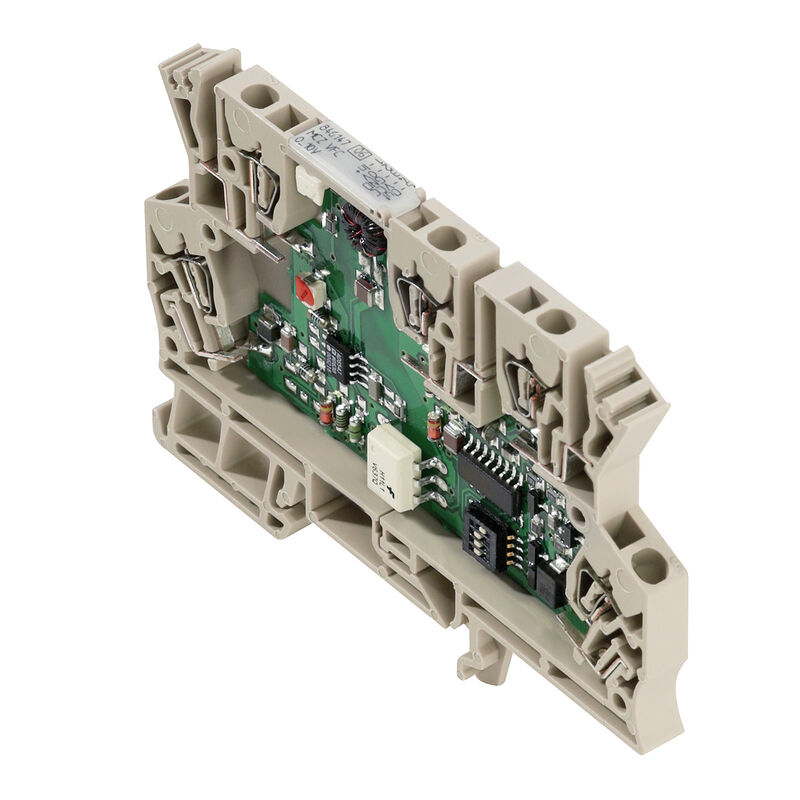

CONV. MCZ CFC 0-20MA

Convertidor DC/f, Entrada : 0-20 mA, Frecuencia de salida: 0...1/ 4/ 8/ 16 kHz

N.º de artículo 8461480000

Propiedades

Datos generales para pedido

Versión	Convertidor DC/f, Entrada : 0-20 mA, Frecuencia de salida: 0...1/ 4/ 8/ 16 kHz
Código	8461480000
Tipo	MCZ CFC 0-20MA
GTIN (EAN)	4032248037780
Cantidad	10 Pieza

Dimensiones y pesos

Profundidad	63,2 mm
Profundidad (pulgadas)	2,488 inch
Anchura	6 mm
Anchura (pulgadas)	0,236 inch
Longitud	91 mm
Longitud (pulgadas)	3,583 inch
Peso neto	28,3 g

Temperaturas

Temperatura de almacenamiento	-20 °C...85 °C
Temperatura de servicio	0 °C...60 °C

Probabilidad de avería

SIL según IEC 61508

Ninguno

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	c2a21576-d875-4548-ae68-5e7f85ddf0c7

Entrada

Caída de tensión	1 V a 20 mA
Corriente de entrada	0...20 mA
Número de entradas	1
Resistencia de entrada corriente	50 Ω

Salida

Corriente de resistencia de carga	≤ 600 Ω
Corriente de salida	max. 20 mA
Frecuencia de salida	0...1/ 4/ 8/ 16 kHz
Nivel de salida	PNP, Ub-0,7 V
Número de salidas	1

Datos generales

Carril	TS 35
Coeficiente de temperatura	≤ 250 ppm/K
Configuración	Microswitch
Consumo de corriente	14 mA sin carga
Deriva a largo plazo	0
Precisión	0,2 % v. FSR
Separación galvánica	entre entrada / salida / alimentación
Tensión de alimentación	24 V DC ± 10 %
Tipo de protección	IP20

Coordenadas de aislamiento

Categoría de sobretensión	III
Grado de polución	2
Normas EMC	EN 61000-6
Separación galvánica	entre entrada / salida / alimentación
Sobretensión de choque fijo	1,5 kV
Tensión de aislamiento	1 kV DC
Tensión de aislamiento entrada o salida/TS	4 kV_eff / 1 min.
Tensión de prueba	0,3 kV
Tensión nominal	100 V

Datos de conexión

Tipo de conexión	Conexión directa
Sección de embornado, conexión nominal	1,5 mm²
Sección de embornado, mín.	0,5 mm²
Sección de embornado, máx.	1,5 mm²
Sección de conexión del conductor AWG, min.	AWG 26
Sección de conexión del conductor AWG, máx.	AWG 16
Sección de conexión del conductor, rígido, min.	0,5 mm²
Sección de conexión del conductor, rígido, max.	1,5 mm²
Sección de conexión del conductor, rígido, mín. (AWG)	AWG 26
Sección de conexión del conductor, rígido, máx. (AWG)	AWG 16
Sección de conexión del conductor, flexible, mín.	0,5 mm²
Sección de conexión del conductor, flexible, max.	1,5 mm²
Sección de conexión del conductor, flexible, mín. (AWG)	AWG 26
Sección de conexión del conductor, flexible, máx. (AWG)	AWG 16
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.	1,5 mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), min.	0,5 mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max.	1,5 mm²

Descargas

Homologación/certificado/documento de conformidad	[Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35494)
Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55056)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8461480000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8461480000)
Documentación del usuario	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_43969)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC002918
ETIM 7.0	EC002918
ETIM 8.0	EC002918
ETIM 9.0	EC002918
ECLASS 9.0	27-21-01-28
ECLASS 9.1	27-21-01-28
ECLASS 10.0	27-21-01-28
ECLASS 11.0	27-21-01-28
ECLASS 12.0	27-21-01-28
ECLASS 13.0	27-21-01-28
ECLASS 14.0	27-21-01-28

Bases de licitación

Especificación larga

Convertidor DC/f para la conversión de una señal normalizada de 0 a 20 mA a 0 - 1/ 4/ 8/ 16 kHz,
configurable por microswitch
Convertidor DC/f de 6 mm de ancho con fuente de alimentación externa para la transmisión y
transformación de una señal normalizada de 0 a 20 mA en una frecuencia de onda cuadrada proporcional de 0 - 1/ 4/ 8/ 16 kHz.
Los circuitos de entrada y de salida presentan separación galvánica.

Carcasas para montaje sobre carril TS35
Dimensiones: largo/ancho/alto 91/ 6/ 63,2 mm
Conexión directa/ sección nominal 1,5 mm²Grado de protección: IP 20

Entrada                             0 - 20 mA
Salida                                                 0 - 1 kHz/ 4 kHz/ 8 kHz/ 16 kHz
                                          PNP: UB - 0,7V / máx. 20 mA
Error de transmisión                  < 0,2 % v. E.
Coeficiente de temperatura       < 250 ppm K
Energía auxiliar                                         24 V DC +/- 10 %
Rango de
temperatura ambiente 0 °C - +50 °C

Separación                                    1,5 kV
Tensión nominal 100 V
Categoría de sobretensión III
Grado de polución 2

Tipo MCZ VFC 0-20MA

Especificación corta

Convertidor DC/f para la conversión de una señal normalizada de 0 a 20 mA a 0 - 1/ 4/ 8/ 16 kHz,
configurable mediante microswitch
Convertidor DC/f de 6 mm de ancho con fuente de alimentación externa para la transmisión y
transformación de una señal normalizada de 0 a 20 mA en una frecuencia de onda cuadrada proporcional de 0 - 1/ 4/ 8/ 16 kHz.
Los circuitos de entrada y de salida presentan separación galvánica.n>
