H1,5/17,5X SW SV

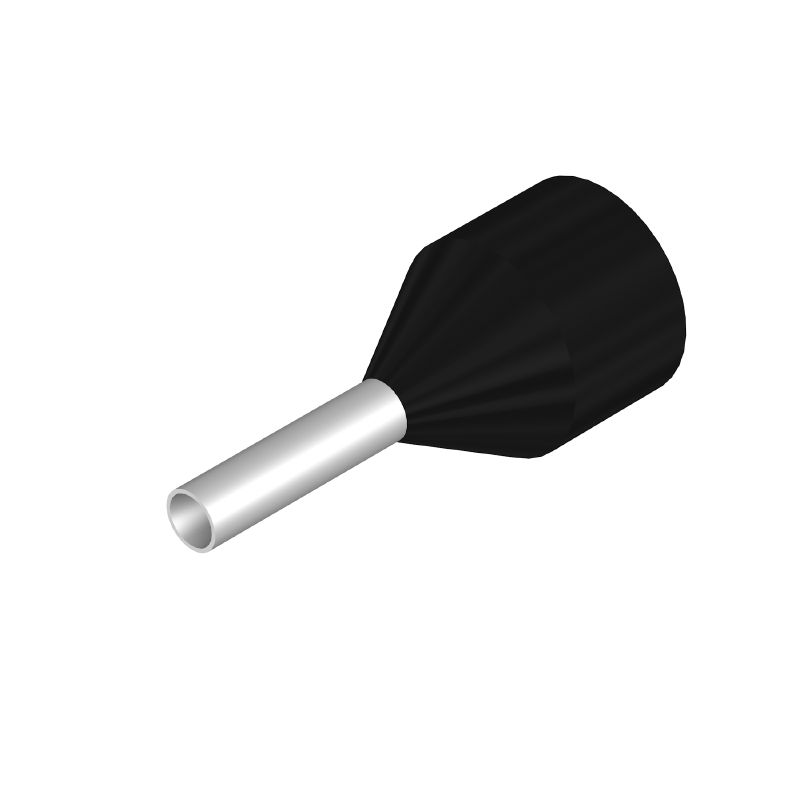

ワイヤ終端フェルール, 標準, 13 mm, 8 mm, 黒色

商品番号 9006590000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
の付属品です 10 関連製品 2
承認 一般注文データ 寸法と重量 環境製品コンプライアンス Tekniska data Ändhylsor 分類

承認

ROHS
適合

一般注文データ

Utförande
ワイヤ終端フェルール, 標準, 13 mm, 8 mm, 黒色
Art.nr.
9006590000
Typ
H1,5/17,5X SW SV
GTIN (EAN)
4008190332259
数量
100 items
パッケージ
マルチパックバッグ

寸法と重量

正味重量
0,211 g

環境製品コンプライアンス

RoHS-kompatibilitetsstatus
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

Tekniska data

Artikelbeskrivning
Ändhylsa för kortslutnings- och jordfelssäkra ledningar färg svart
Utförande
標準

Ändhylsor

Avisoleringslängd
13 mm
färgkod
Weidmueller
Kontaktytans diameter (D1)
1,8 mm
Kontaktytans längd (L2)
8 mm
Kragdiameter (D2)
7 mm
L1 i mm
17,5 mm
Ledardiameter
1,5 mm²
Ledardiameter, AWG, max
AWG 16
Metallkapseltjocklek (S1)
0,15 mm
Tjocklek plastkrage (S2)
0,3 mm

分類

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
