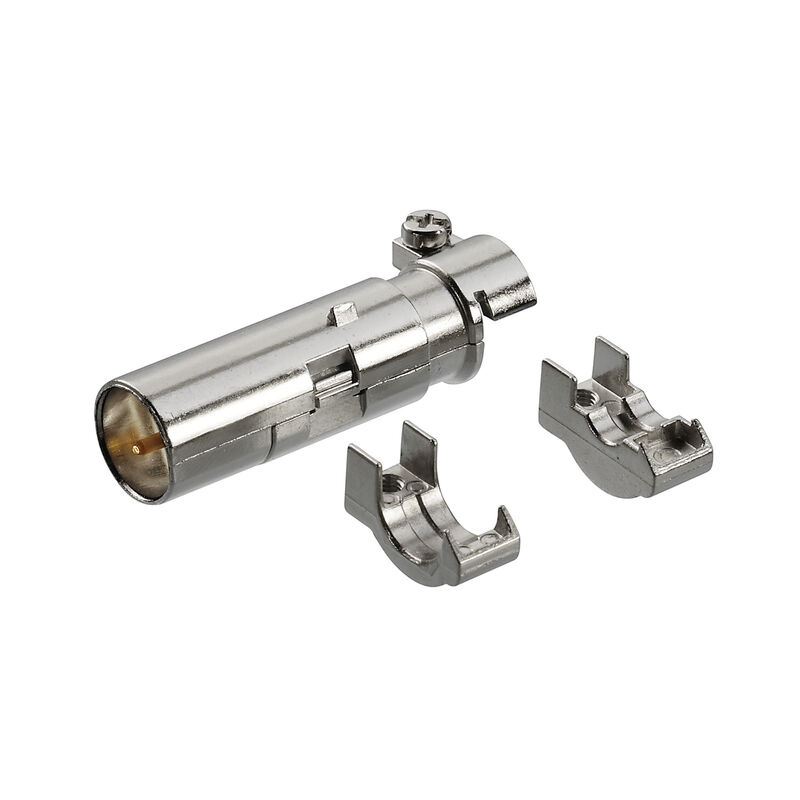

HDC CM BUS HE M1 CT

HDC CM BUS HE M1 CT

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: /Date(1861743600000)/

Mångpoliga kontakdon, HDC - Kontakt, ConCept Modul

Produkt-ID 1116100000
Ladda ner datablad Produktdokumentation Tekniskt stöd
Tillbehör 13
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt ConCept pneumatikmoduler Mått Allmänna data Utförande Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Mångpoliga kontakdon, HDC - Kontakt, ConCept Modul
Art.nr.
1116100000
Typ
HDC CM BUS HE M1 CT
GTIN (EAN)
4032248896233
Förp.
1 items
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1861743600000)/

Mått och vikter

Djup
18,5 mm
Byggdjup (tum)
0,728 inch
Höjd
47,5 mm
Bygghöjd (tum)
1,87 inch
Bredd
13,5 mm
Byggbredd (tum)
0,531 inch
Längd
18,5 mm
Bygglängd (tum)
0,728 inch
Nettovikt
25,7 g

Temperaturer

Gränsvärde, temperatur
-40 °C ... 70 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd

ConCept pneumatikmoduler

Brännbarhetsklass enligt UL 94
V-0
Färgkod
silvergrå

Mått

Bredd
13,5 mm
Längd sockel
18,5 mm
Stickkontaktens höjd
47,5 mm

Allmänna data

Anslutningstyp
Crimpanslutning
Antal poler
1
Brännbarhetsklass enligt UL 94
V-0
Färgkod
silvergrå
Genomgångsmotstånd (6)
≤2 mΩ
Grundläggande material
Zink
PC
Låg rökutveckling enligt DIN EN 45545-2
Ja
Märkspänning (DIN EN 61984)
160 V
Märkstötspänning (DIN EN 61984)
3 kV
Märkström (DIN EN 61984)
25 A
Serie
ConCept Modul
Stickcykler
≥ 500
Typ
Stift

Utförande

Anslutningstyp
Crimpanslutning
Avisoleringslängd (märkanslutning)
8 mm
Genomgångsmotstånd (6)
≤2 mΩ
Grundläggande material
Zink
PC

Klassificeringar

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-18
ECLASS 15.0
27-44-02-18
