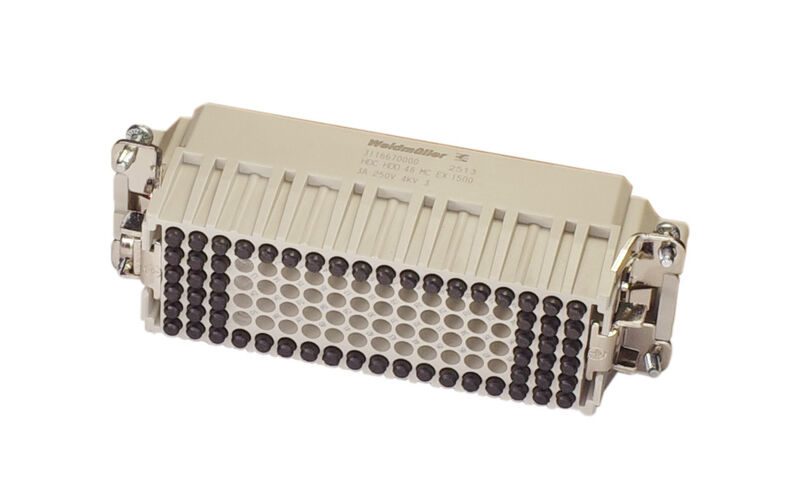

HDC - Connettore, Maschio, 1500 V, Numero di poli: 48, Collegamento a crimpare, Dimensioni di installazione: 8

Produkt-ID 3116670000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 21 Är tillbehör till 8 Använda produkter 4
Approvals Dati generali per l’ordinazione Dimensiones y pesos Temperaturer Conformité environnementale du produit Mått Allmänna data Märkdata IECEx/ATEX Anslutningsdata PE Utförande Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E92202

Dati generali per l’ordinazione

Utförande
HDC - Connettore, Maschio, 1500 V, Numero di poli: 48, Collegamento a crimpare, Dimensioni di installazione: 8
Art.nr.
3116670000
Typ
HDC HDD 48 MC EX 1500
GTIN (EAN)
4099987235792
Förp.
1 items

Dimensiones y pesos

Djup
34 mm
Profondità (pollici)
1,339 inch
Höjd
36 mm
Height (inches)
1,417 inch
Bredd
84 mm
Ширина (в дюймах)
3,307 inch
Diameter
1,6 mm
Nettovikt
80,2 g

Temperaturer

Gränsvärde, temperatur
-20 °C ... 40 °C

Conformité environnementale du produit

RoHS-kompatibilitetsstatus
Conforme sans exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Kemikaliebeständighet
  • Innehåll:
    Aceton
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Ammoniak, vattenhaltig
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Bensin
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Bensen
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Dieselolja
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Ättiksyra, koncentrerad
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Kaliumhydroxid
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Metanol
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Motorolja
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Lut, utspädd
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Klorfluorkolväten
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Utomhusanvändning
  • Kemisk beständighet:
    Villkorligt beständigt

Mått

Bredd
84 mm

Allmänna data

Anslutningstyp
Crimpanslutning
Antal effektkontakter
48
Antal poler
48
Antal signalkontakter
0
BG
8
Brännbarhetsklass enligt UL 94
V-0
Färgkod
grå
Grundläggande material
Polykarbonat
Installationsstorlek
8
Isoleringsmaterial
Polykarbonat
Märkspänning (DIN EN 61984)
1 500 V
Serie
HDD
Typ
Male
Yta
Miscellaneous
Skyddsklass
IP55

Märkdata IECEx/ATEX

Certifikat nr. (ATEX)
IECEXTUR24.0077X
Certifikat nr. (IECEX)
TUEV24ATEX9197X
Ledararea max. (ATEX)
2.5 mm²
Ledararea max. (IECEX)
2.5 mm²
Max. spänning (ATEX)
250 V
Max. spänning (IECEX)
250 V
Ström (ATEX)
3 A
Ström (IECEX)
3 A

Anslutningsdata PE

Anslutningstyp PE
Crimpanslutning

Utförande

Anslutningstyp
Crimpanslutning
Avisoleringslängd nominellt
8 mm
BG
8
Grundläggande material
Polykarbonat
Installationsstorlek
8
Ledardiameter, max.
2,5 mm²
Ledardiameter, min.
0,5 mm²
Yta
Miscellaneous

Classifications

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
