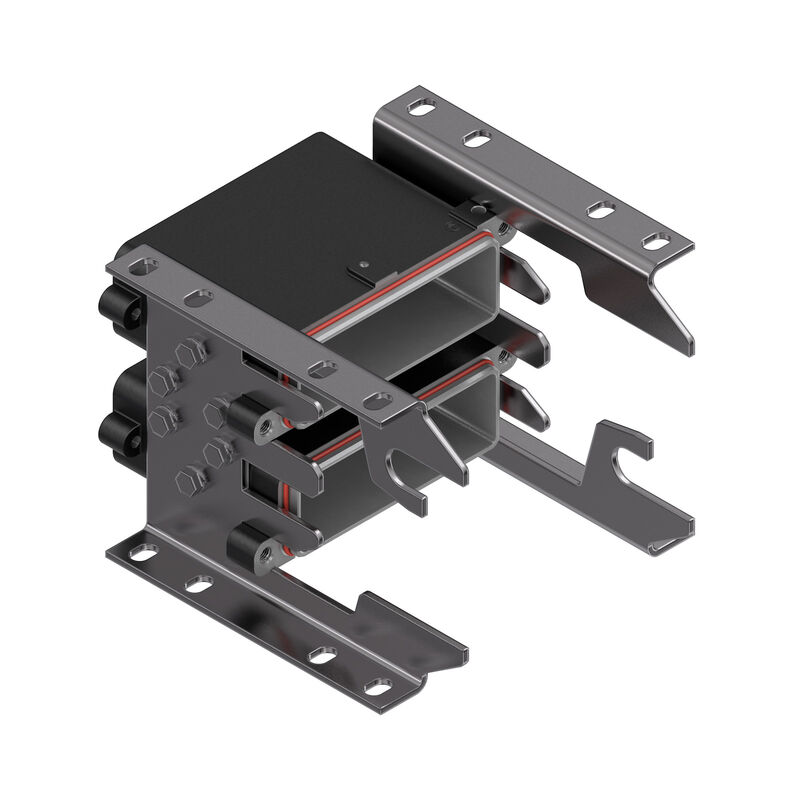

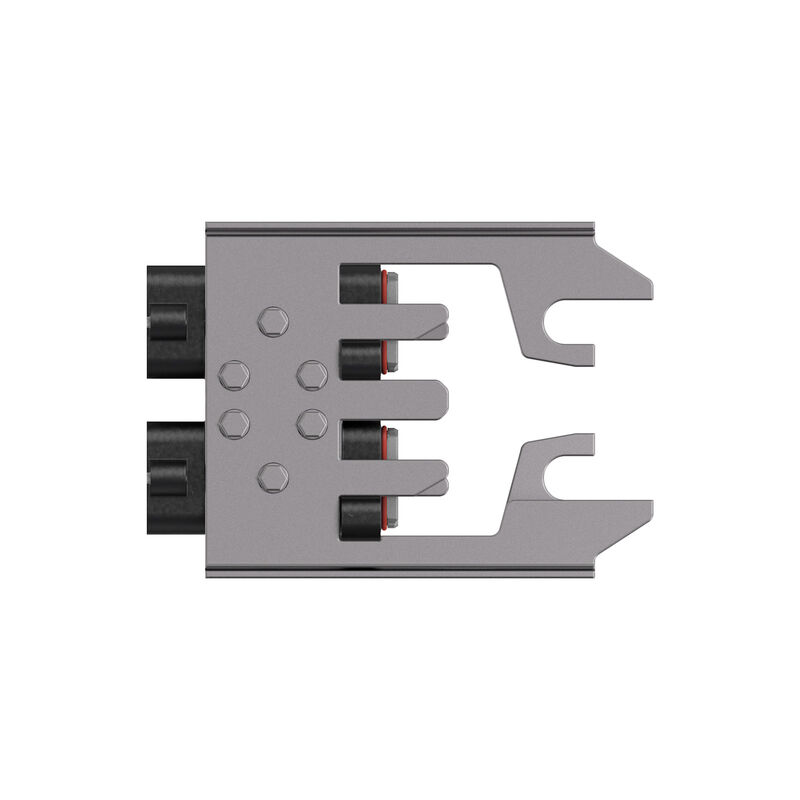

HDC IP68 HP 24B X2 AS S
HDC IP68 HP 24B X2 AS S
HDC IP68 HP 24B X2 AS S
HDC IP68 HP 24B X2 AS S

HDC IP68 HP 24B X2 AS S

Art.-Nr. 2001720000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Allgemeine Daten Allgemeine Daten Ausführung Wichtiger Hinweis Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Best.-Nr.
2001720000
Art
HDC IP68 HP 24B X2 AS S
GTIN (EAN)
4050118384291
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
228 mm
Tiefe (inch)
8,976 inch
Höhe
260 mm
Höhe (inch)
10,236 inch
Breite
183 mm
Breite (inch)
7,205 inch
Länge
228 mm
Länge (inch)
8,976 inch
Nettogewicht
3.769,92 g

Temperaturen

Grenztemperatur
-40 °C ... 120 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Allgemeine Daten

Anschlussart
Schraubanschluss
Anzugsdrehmoment, max. PE-Anschluss
11 Nm
Anzugsdrehmoment, min. PE-Anschluss
11 Nm
Ausführung Gehäuse
Sockelgehäuse
Baureihe
HighPower
Bemessungsspannung (DIN EN 61984)
0 V
Brennbarkeitsklasse nach UL 94
V-0
EMV Gehäuse
Ja
Farbe
schwarz
schwarz (ähnlich RAL 9005)
Gehäusebasismaterial
Aluminiumdruckguss
Oberfläche
Pulverlack
Polzahl
0
Typ
Aufbau (Sockel)
Werkstoff
Aluminiumdruckguss
Schutzart
IP68
IP69
im gestecktem Zustand

Allgemeine Daten

Baureihe
HighPower
Brennbarkeitsklasse nach UL 94
V-0
Oberfläche
Pulverlack
Schutzart
IP68
IP69
im gestecktem Zustand

Ausführung

Abdeckung
ohne Deckel
Anschlussart
Schraubanschluss
Ausführung Gehäuse
Sockelgehäuse
Ausführung Verschlusssystem
Schraubverschluss
Bauform
gerade
Dichtung
Silikonkautschuk
Farbe (RAL)
RAL 9011
RAL 9005
Kabeleingang
Nein
Typ
Aufbau (Sockel)

Wichtiger Hinweis

Produkthinweis
Entsprechend dem vorgesehenen Betrieb können intern erzeugte Spannungen die Arbeitsspannung überlagern und entsprechende Spitzen enthalten. Es ist zwingend darauf zu achten, daß diese Spitzenspannungen die Bemessungsspannung nicht überschreiten. Bei Anwendungen außerhalb dieser Spezifikation sprechen Sie uns gerne an.

Klassifikationen

ETIM 8.0
EC002641
ETIM 9.0
EC002641
ETIM 10.0
EC002641
ECLASS 14.0
27-44-03-06
ECLASS 15.0
27-44-03-06
