Propiedades
Versión | Uso de datos, 50 V, 16 A, Número de polos: 1, Conexión crimpada, Macho, Ranuras de conector necesarias: |
Código | 2748610000 |

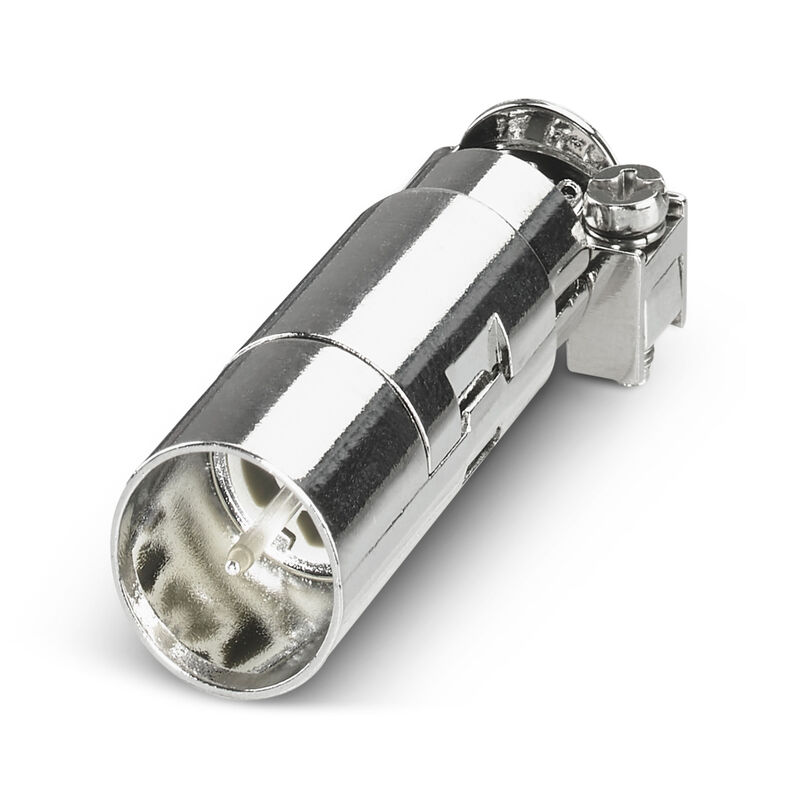

Tipo | HDC MBUS HE 1 M |
GTIN (EAN) | 4050118890822 |
Cantidad | 1 Pieza |
Profundidad | 46,2 mm |
Profundidad (pulgadas) | 1,819 inch |
Altura | 16,5 mm |
Altura (pulgadas) | 0,65 inch |
Anchura | 18 mm |
Anchura (pulgadas) | 0,709 inch |
Peso neto | 31 g |
Temperatura límite | -40 °C ... 125 °C |
Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
REACH SVHC | No SVHC above 0.1 wt% |
Categoría de sobretensión | III |
Ciclos de enchufado | ≥ 500 |
Corriente nominal (DIN EN 61984) | 16 A |
Grado de polución | 3 |
Grado inflamabilidad según UL 94 | V-0 |
Material | Policarbonato |
Número de polos | 1 |
Serie | ModuPlug |
Sobretensión de choque nominal (DIN EN 61984) | 0,8 kV |
Tensión nominal (DIN EN 61984) | 50 V |
Tipo | Macho |
Longitud de desaislado, conexión nominal | 8 mm |
Sección de conexión del conductor AWG, min. | AWG 20 |
Sección de conexión del conductor AWG, máx. | AWG 12 |
Sección de conexión del conductor, max. | 4 mm² |
Sección de conexión del conductor, min. | 0,5 mm² |
Tipo de conexión | Conexión crimpada |
Homologación/certificado/documento de conformidad | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188725) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748610000) |
Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002312 |
ETIM 7.0 | EC002312 |
ETIM 8.0 | EC000438 |
ETIM 9.0 | EC000438 |
ECLASS 9.0 | 27-44-02-92 |
ECLASS 9.1 | 27-44-02-18 |
ECLASS 10.0 | 27-44-02-92 |
ECLASS 11.0 | 27-44-02-92 |
ECLASS 12.0 | 27-44-02-92 |
ECLASS 13.0 | 27-44-02-92 |
ECLASS 14.0 | 27-44-02-92 |
ROHS | Conformidad |
Accesorios
-
N.º de artículo:1200700000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 1.5, torneado, aleación de cobre
-
N.º de artículo:1200600000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 1, torneado, aleación de cobre
-
N.º de artículo:1651430000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 1, torneado, aleación de cobre
-
N.º de artículo:1651450000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 2.5, torneado, aleación de cobre
-
N.º de artículo:1116540000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 4.65, torneado, aleación de cobre
-
N.º de artículo:1200500000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 0.5, torneado, aleación de cobre
-
N.º de artículo:1200800000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 2.5, torneado, aleación de cobre
-
N.º de artículo:1651460000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 4, torneado, aleación de cobre
-
N.º de artículo:1651440000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 1.5, torneado, aleación de cobre
-
N.º de artículo:1200900000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 4, torneado, aleación de cobre
-
N.º de artículo:1651420000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HE, HEE, HQ, MixMate, Macho, Sección de conexión del conductor, max.: 0.5, torneado, aleación de cobre
-
N.º de artículo:2748560000Unidad de embalaje:2 Pieza
Módulo de datos, 50 V, 10 A, Número de polos: 2, Conexión crimpada, Macho, Ranuras de conector necesarias: 2
-
es accesorio de
-
-
N.º de artículo:2748560000Unidad de embalaje:2 Pieza
Módulo de datos, 50 V, 10 A, Número de polos: 2, Conexión crimpada, Macho, Ranuras de conector necesarias: 2
Contrapiezas
-
N.º de artículo:2748600000Unidad de embalaje:1 Pieza
Uso de datos, 50 V, 16 A, Número de polos: 1, Conexión crimpada, Hembra, Ranuras de conector necesarias:
Es contrapieza de
-
N.º de artículo:2748600000Unidad de embalaje:1 Pieza
Uso de datos, 50 V, 16 A, Número de polos: 1, Conexión crimpada, Hembra, Ranuras de conector necesarias:
