Propiedades

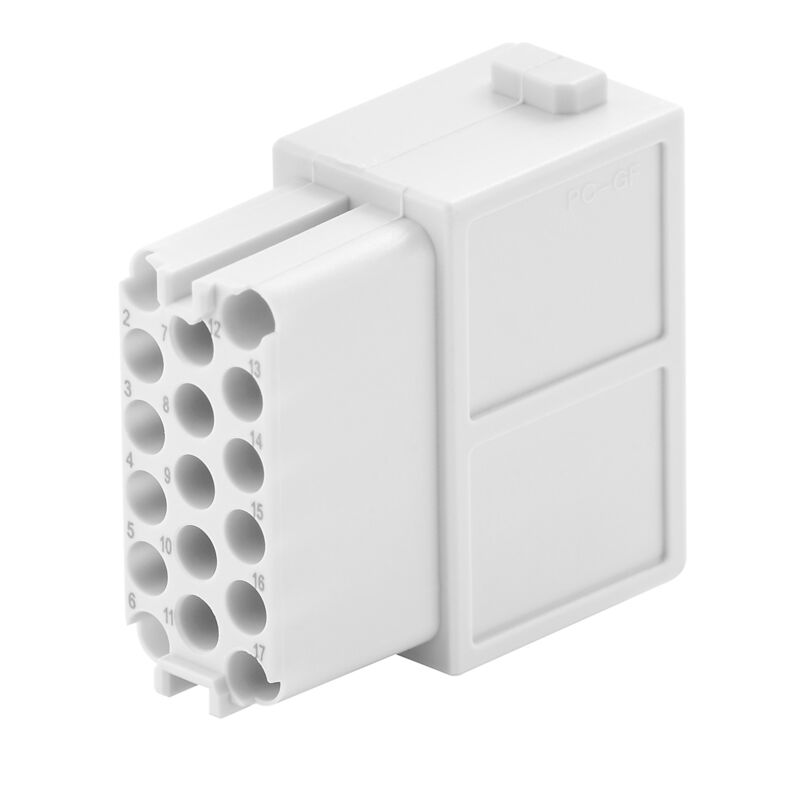

| Versión | Módulo de señal, 160 V, 10 A, Número de polos: 17, Conexión crimpada, Hembra, Ranuras de conector necesarias: 1 |
| Código | 2748490000 |
| Tipo | HDC MHD 17 FC |
| GTIN (EAN) | 4050118890853 |
| Cantidad | 5 Pieza |

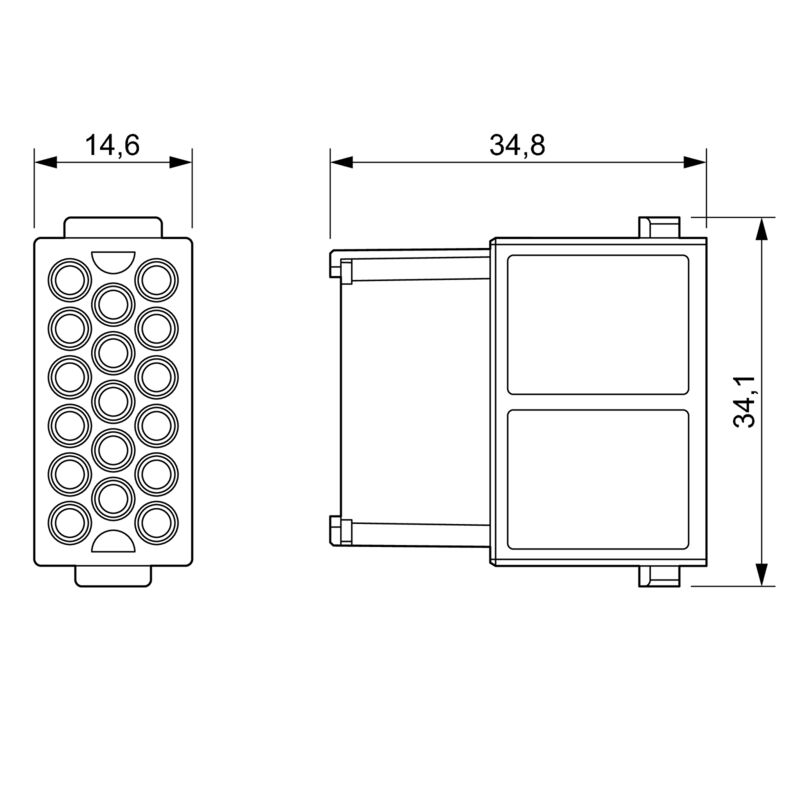

| Profundidad | 34 mm |
| Profundidad (pulgadas) | 1,339 inch |
| Altura | 34 mm |
| Altura (pulgadas) | 1,339 inch |
| Anchura | 14,5 mm |
| Anchura (pulgadas) | 0,571 inch |
| Peso neto | 9,98 g |
| Temperatura límite | -40 °C ... 125 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Categoría de sobretensión | III |
| Ciclos de enchufado | ≥ 500 |

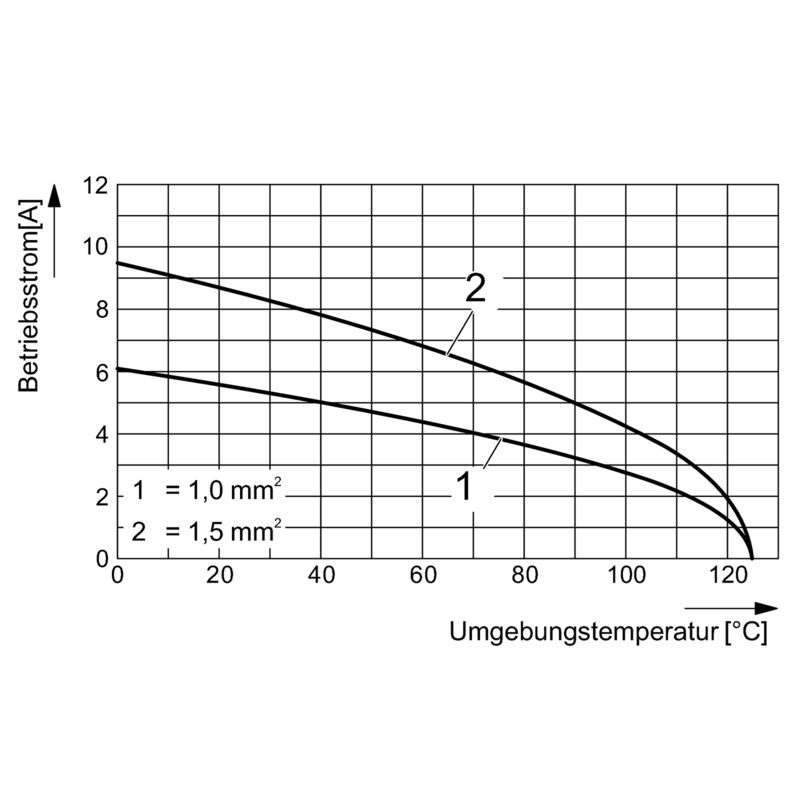

| Corriente nominal (DIN EN 61984) | 10 A |
| Grado de polución | 3 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material | Policarbonato |
| Materiales aislantes | PC |

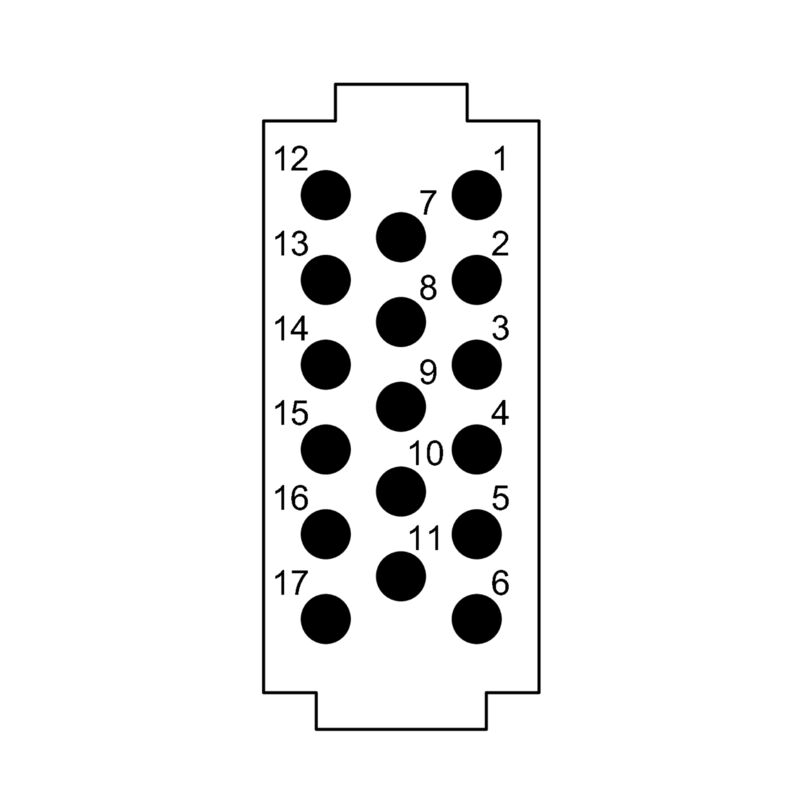

| Número de polos | 17 |
| Ranuras de conector necesarias | 1 |
| Serie | ModuPlug |
| Sobretensión de choque nominal (DIN EN 61984) | 2,5 kV |
| Tensión nominal (DIN EN 61984) | 160 V |
| Tensión nominal según UL/CSA | 160 V |
| Tipo | Hembra |
| Tipo de conexión PE | Conexión brida-tornillo a través del marco del módulo |
| Longitud de desaislado, conexión nominal | 8 mm |
| Sección de conexión del conductor, max. | 2,5 mm² |
| Sección de conexión del conductor, min. | 0,14 mm² |
| Tipo de conexión | Conexión crimpada |
| Homologación/certificado/documento de conformidad | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304968) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748490000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Homologaciones |   |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (UR) | E310075 |
Accesorios
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
N.º de artículo:1651710000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 2.5, torneado, aleación de cobre
-
N.º de artículo:1651600000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 1.5, torneado, aleación de cobre
-
N.º de artículo:1601760000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 1, torneado, aleación de cobre
-
N.º de artículo:1651670000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 0.37, torneado, aleación de cobre
-
N.º de artículo:1651570000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 0.37, torneado, aleación de cobre
-
N.º de artículo:1651610000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 2.5, torneado, aleación de cobre
-
N.º de artículo:1651700000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 1.5, torneado, aleación de cobre
-
N.º de artículo:1651690000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 1, torneado, aleación de cobre
-
N.º de artículo:1651580000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 0.5, torneado, aleación de cobre
-
N.º de artículo:1651680000Unidad de embalaje:100 Pieza
Conectores industriales, Contacto crimpado, HD, HDD, HQ, MixMate, Hembra, Sección de conexión del conductor, max.: 0.5, torneado, aleación de cobre
-
-
-
Contrapiezas
-
N.º de artículo:2748480000Unidad de embalaje:5 Pieza
Módulo de señal, 160 V, 10 A, Número de polos: 17, Conexión crimpada, Macho, Ranuras de conector necesarias: 1
Es contrapieza de
-
N.º de artículo:2748480000Unidad de embalaje:5 Pieza
Módulo de señal, 160 V, 10 A, Número de polos: 17, Conexión crimpada, Macho, Ranuras de conector necesarias: 1
