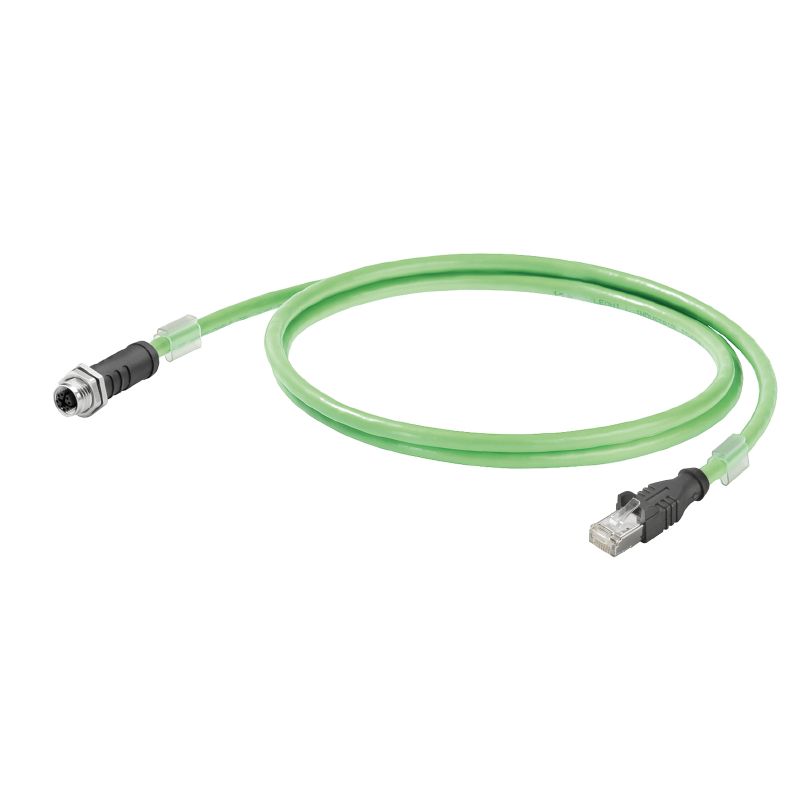

System cable, RJ45 IP 20, M12 X-type, flange, socket, back panel mounting, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 2 m

Product ID 2124020020
Gegevensblad downloaden Productdownloads
Toebehoren 2 Verwante producten 44
Godkännanden General ordering data Dimensions and weights Temperatures Environmental Product Compliance 케이블 특정 표준 Normas Montaje del cable Propiedades eléctricas cable Propiedades mecánicas y propiedades de material cable Conector izquierdo Conector derecho Klasyfikacje

Godkännanden

ROHS
Uppfyllelse

General ordering data

Version
System cable, RJ45 IP 20, M12 X-type, flange, socket, back panel mounting, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 2 m
Código
2124020020
Type
IE-C6EL8UG0020U40XSH-E
GTIN (EAN)
4050118425550
Qté.
1 items

Dimensions and weights

Length
2 m
Length (inches)
78,74 inch
Net weight
120 g

Temperatures

Storage temperature
-40 °C...80 °C
Température de fonctionnement
-40 °C...80 °C
Installation temperature
-20 °C...60 °C

Environmental Product Compliance

Stato conformità RoHS
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

케이블 특정 표준

Struttura a norma
UL Style 20963
Плотность дыма
IEC 61034 규격

Normas

Densidad de humo
Conforme a la norma IEC 61034
Norma Estructura
UL-Style 20963

Montaje del cable

Aislamiento
PE
Apantallamiento
S/FTP
Color de revestimiento
Verde (RAL 6018)
Colour sequence or wires - wire pairs
blanco - azul, blanco - naranja, blanco - verde, blanco - marrón
Cordones flexibles
7
Descripción de las normas
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN
Diámetro de la funda, max.
6,7 mm
Diámetro de la funda, min.
6,1 mm
Diámetro de la sección de cobre
0,48 µm
Diámetro del aislante
0,98 mm
Kompletní stínění
Trenzado de apantallamiento con hilos de cobre
Material del revestimiento
PUR
Materiál vodiče
Conductor de cobre estañado, semirrígido
Modo de conexión
EIA/TIA T568 B
Número de conductores
8
Sección
4*2*AWG 26/7 - 4*2*0,128 mm²
Shielding braid thickness
0,1 mm
Stínění páru vodičů
Lámina de aluminio
Uspořádání jader vodiče
coppia ritorta

Propiedades eléctricas cable

Category
Cat.6A / Class EA (ISO/IEC 11801 2010)
Characteristic impedance
100 ± 5 Ω a 100MHz
Loop resistance
290 Ω/km
Signal propagation time
5,2 ns/m
Test voltage: wire-wire-shield
700 Veff, 50 Hz, 1 min
Transfer impedance
15 mΩ/m pour 1 MHz
10 mΩ/m pour 10 MHz
30 mΩ/m pour 30 MHz
Transmission rate
10 Gbit/s

Propiedades mecánicas y propiedades de material cable

Densidad de humo
Conforme a la norma IEC 61034
Halogener
libre de halógenos, según IEC 60754-1
Min. bending radius, repetitive
10 x diámetro del cable
Oljebeständighet
Según IEC 60811-2-1
Radio de flexión, mín., Único
5 x diámetro del cable
Resistencia a la abrasión
muy buena
Retardo de llama
gemäß IEC 60332-1-2

Conector izquierdo

Clavija de conexión izquierda
RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento

Conector derecho

Plug right
M12, Codificación X, IP67, contacto hembra, recto, conector, Plástico, con apantallamiento

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
