Propiedades

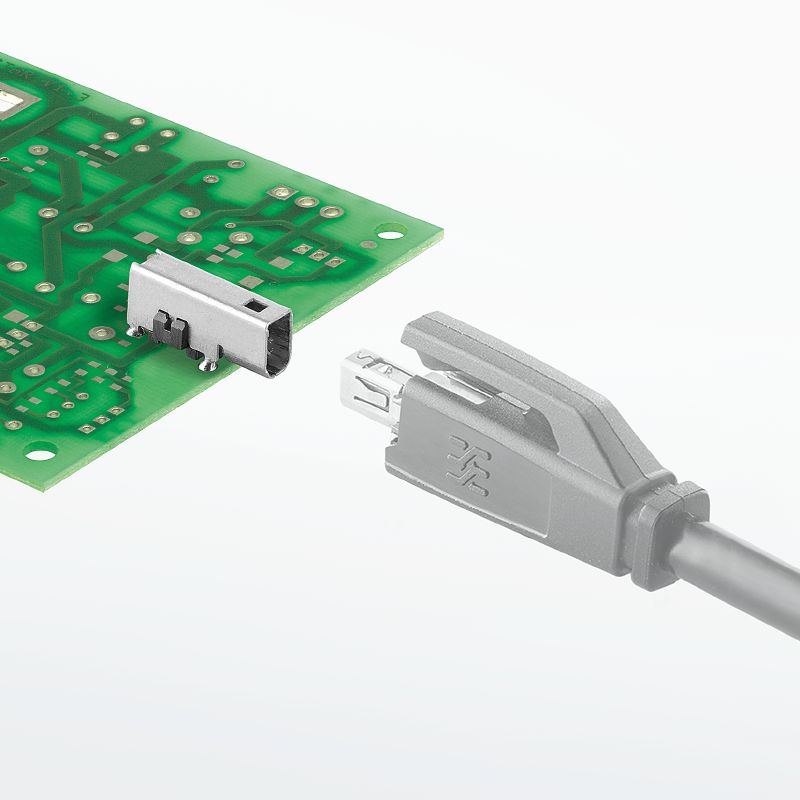

| Versión | Conector para placa c.i., Conector macho, SPE (Single Pair Ethernet), Brida de sujeción, Conexión por soldadura THT/THR, 1.80 mm, Número de polos: 2, 90°, Longitud del terminal de soldadura (l): 2.1 mm, Ni/Au, plata, Tape |
| Código | 2726010000 |
| Tipo | IE-PCB-SPE-P-90V2.1-THR RL |
| GTIN (EAN) | 4050118810769 |
| Cantidad | 100 Pieza |
| Embalaje | Tape |

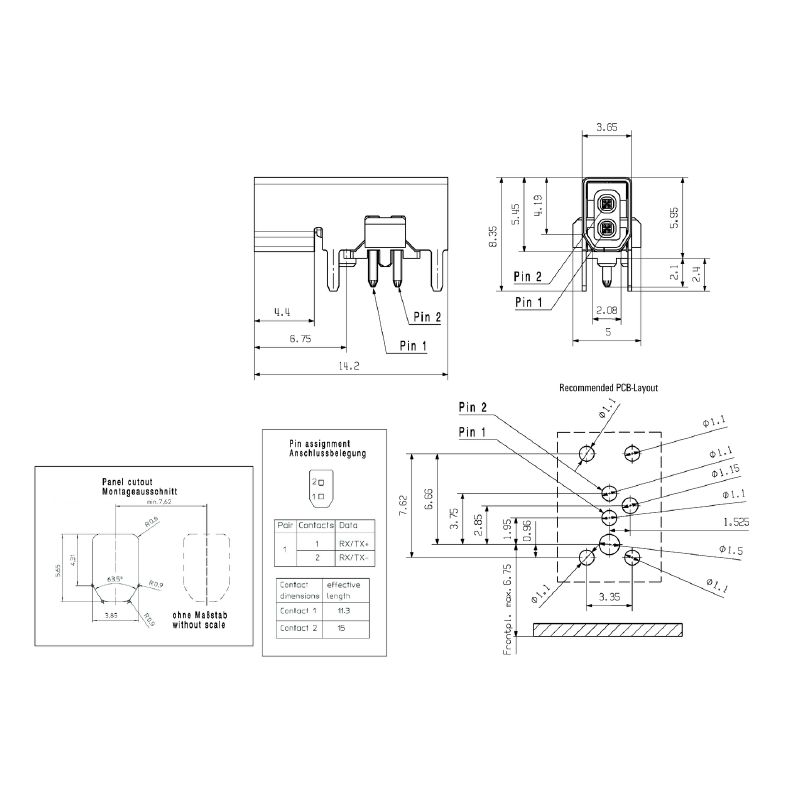

| Profundidad | 14,2 mm |
| Profundidad (pulgadas) | 0,559 inch |
| Altura | 5,95 mm |
| Altura (pulgadas) | 0,234 inch |
| Anchura | 3,65 mm |
| Anchura (pulgadas) | 0,144 inch |
| Longitud | 14,2 mm |
| Longitud (pulgadas) | 0,559 inch |
| Peso neto | 3 g |
| Temperatura de servicio | -40 °C...85 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Angulo de salida | 90° |
| Apantallamiento | Sí |
| Categoría | T1-B |
| Categoría de rendimiento | T1-B 10/100 MBit/s, 1000 MBit/s |
| Ciclos de enchufado | 750 |
| Cierre de página, propiedad | Brida de sujeción |
| Dimensiones del pin de soldadura | octogonal |
| Familia del producto | Ethernet industrial |
| Fuerza de extracción/polo, máx. | 6,7 N |
| Fuerza de extracción/polo, mín. | 3,4 N |
| Fuerza de inserción/polo, máx. | 3,5 N |
| Fuerza de inserción/polo, mín. | 9,1 N |
| LED | No |
| Longitud del terminal de soldadura (l) | 2,1 mm |
| Material del apantallamiento | CuSn |
| Montaje sobre placas c.i. | Conexión por soldadura THT/THR |
| Número de polos | 2 |
| Paso en mm (P) | 1,8 mm |
| Paso en pulgadas (P) | 0,071 " |
| Procedimiento de soldadura |
Soldadura por reflujo
Soldadura manual Soldadura por onda |
| Superficie de apantallado | estañado |
| Tipo de conexión |
Conexión por soldadura
Contacto macho |
| Tipo de protección | IP20 |
| Tolerancia de posición del terminal de soldadura | ± 0,1 mm |
| Velocidad de transmisión |
10/100 MBit/s
1000 MBit/s |
| Corriente nominal | 4 A |
| PoE / PoE+ | PoDL de conformidad con la norma IEEE 802.3bu / cg |
| Resistencia a tensiones eléctricas, contacto/apantallado | 2250 V DC |
| Resistencia a tensiones eléctricas, contacto/contacto | 1000 V DC |
| Resistencia de aislamiento | ≥ 500 MΩ |
| Tensión nominal | 72 V |
| Conector norma | IEC 63171-2 |
| Materiales aislantes | LCP |
| Color | plata |
| Carta de colores (similar) | RAL 7001 |
| Resistencia de aislamiento | ≥ 500 MΩ |
| Moisture Level (MSL) | 1 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material del contacto | CuMg |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | Ni/Au |
| Estructura de capas de la conexión por soldadura | 2...4 µm Ni / ≥ 0.25 µm Au |
| Estructura de capas del contacto del conector | 2...4 µm Ni / ≥ 0.25 µm Au |
| Temperatura de servicio, min. | -40 °C |
| Temperatura de servicio, max. | 85 °C |
| Embalaje | Tape |
| Longitud de VPE | 329 mm |
| Anchura VPE | 329 mm |
| Altura de VPE | 31 mm |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_174648) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2726010000) |
| Notificación de cambio de producto |
[20221209 Änderung von SPE Typbezeichnung](https://mdcop.weidmueller.com/mediadelivery/asset/900_289018)
[20221209 Change of SPE type description](https://mdcop.weidmueller.com/mediadelivery/asset/900_289019) |
| Documentación técnica | [IE-PCB-SP0-P-90V-THR_CD_20230606.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306601) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Homologaciones |  |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E316369 |
Contrapiezas
-
N.º de artículo:2725850020Unidad de embalaje:1 Pieza
Latiguillo, Clavija de conexión SPE (IEC 63171-2) - Contacto recto de conector hembra IP20, Clavija de conexión SPE (IEC 63171-2) - Contacto recto de conector hembra IP20, T1-B, PVC, 2 m
-
N.º de artículo:2725850050Unidad de embalaje:1 Pieza
Latiguillo, Clavija de conexión SPE (IEC 63171-2) - Contacto recto de conector hembra IP20, Clavija de conexión SPE (IEC 63171-2) - Contacto recto de conector hembra IP20, T1-B, PVC, 5 m
-
N.º de artículo:2725850010Unidad de embalaje:1 Pieza
Latiguillo, Clavija de conexión SPE (IEC 63171-2) - Contacto recto de conector hembra IP20, Clavija de conexión SPE (IEC 63171-2) - Contacto recto de conector hembra IP20, T1-B, PVC, 1 m
-
N.º de artículo:2725850030Unidad de embalaje:1 Pieza
Latiguillo, Clavija de conexión SPE (IEC 63171-2) - Contacto recto de conector hembra IP20, Clavija de conexión SPE (IEC 63171-2) - Contacto recto de conector hembra IP20, T1-B, PVC, 3 m
