Propiedades

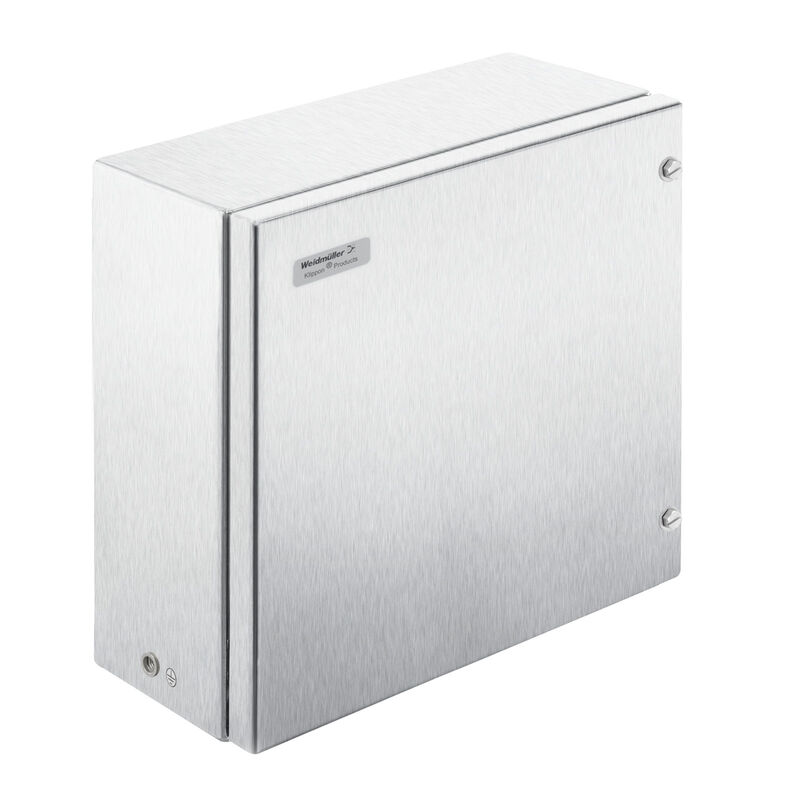

| Versión | Klippon EBx HS (Essential Box Ex - Hinge Screw), Carcasa vacía, Altura: 300 mm, Anchura: 300 mm, Profundidad: 150 mm, Placas de bridas: inferior, Material: Acero inoxidable 1.4404 (316L), cepillado, plata |
| Código | 8000071018 |
| Tipo | KEBXHS303015S4B1 AK |
| GTIN (EAN) | 4064675384984 |
| Cantidad | 1 Pieza |
| Producto local | Solo disponible en algunos países |
| Profundidad | 150 mm |
| Profundidad (pulgadas) | 5,905 inch |
| Altura | 300 mm |
| Altura (pulgadas) | 11,811 inch |
| Anchura | 300 mm |
| Anchura (pulgadas) | 11,811 inch |

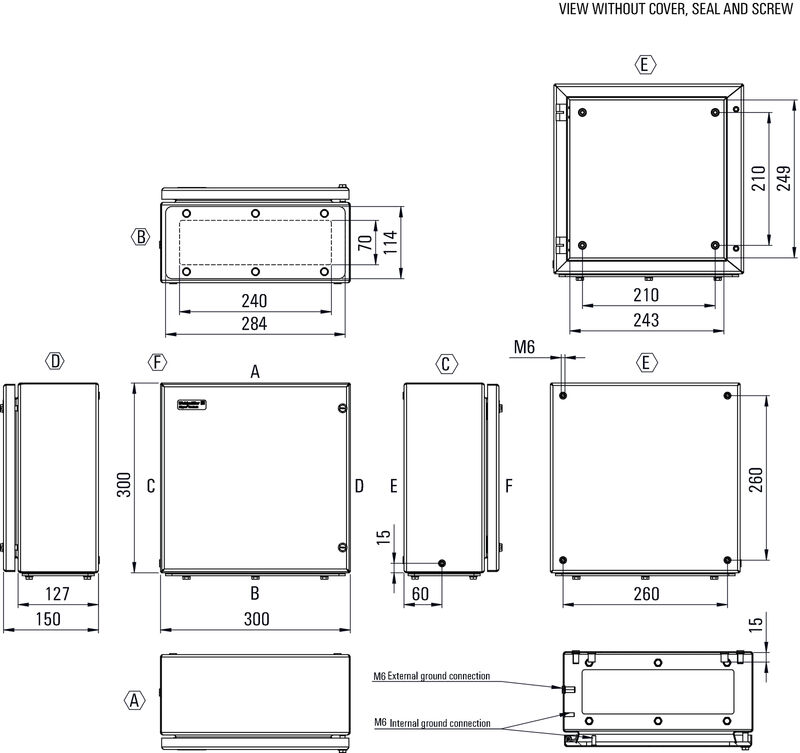

| Medida de fijación, altura | 260 mm |
| Medida de fijación, anchura | 260 mm |
| Peso neto | 5.605 g |
| Temperatura de servicio | -55 °C...135 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 70 |
| M16 | 42 |
| M20 | 24 |
| M25 | 13 |
| M32 | 10 |
| M40 | 4 |
| M50 | 3 |
| M12 | 70 |
| M16 | 42 |
| M20 | 24 |
| M25 | 13 |
| M32 | 10 |
| M40 | 4 |
| M50 | 3 |
| M12 | 54 |
| M16 | 30 |
| M20 | 15 |
| M25 | 6 |
| M32 | 5 |
| M40 | 4 |
| Condiciones de aprobación |
ATEX
IECEX INMETRO |
| Núm. de certificación (ATEX) | IBEXU21ATEX1017X |
| Núm. de certificación (IECEX) | IECEXIBE21.0006U |
| Núm. de certificación caja terminal (ATEX) | IBExU 21ATEX 1017 X |
| Núm. de certificación caja terminal (IECEx) | IECEx IBE 21.0012 |
| Núm. de certificación caja terminal (INMETRO) | LMP 21.0602X |
| Núm. de certificación de caja vacía (ATEX) | IBExU 21ATEX 1016 U |
| Núm. de certificación de caja vacía (IECEx) | IECEx IBE 21.0006U |
| Núm. de certificación de caja vacía (INMETRO) | LMP 21.0601U |
| Núm. de certificación de conformidad (AoC) | DE PS265x 210819 000ISS01 |
| Núm. de declaración de conformidad (DoC LVD) | DE PS265X 210819 001ISS01 |
| Abertura de acceso - altura | 249,6 mm |
| Abertura de acceso - ancho | 243,6 mm |
| calibre de llave | 10 mm |
| Campos de aplicación: |
Industria química
Entornos potencialmente explosivos Industria del petróleo y del gas Onshore Industria de procesos Tecnología de edificios Construcción de máquinas Industria del embalaje |
| Carga máx. | 9 kg |
| Espesor de la base | 3 mm |
| Espesor de la tapa | 1,5 mm |
| Espesor del material | 1,5 mm |
| Fijación de caja | 4 o 6, orificios roscados ciegos M6 en la parte posterior; de manera opcional a través de un soporte de montaje adicional |
| Fijación de la tapa | Tornillos de cabeza ranurada hexagonal M6 SW10 + bisagras |
| Fijación de montaje | 4,6 ó 9 tornillos M6 para rosca interior |
| Material | Acero inoxidable 1.4404 (316L) |
| Material de la junta | Silicona (tapa y bridas) |
| Montaje de la placa de brida | Tornillos de cabeza hexagonal M6 SW10 |
| Normas |
EN 60079-0
IEC 60079-0 EN 60079-7 IEC 60079-7 EN 60079-11 IEC 60079-11 EN 60079-31 IEC 60079-31 |
| Número de tornillos de cierre | 2 |
| Par de apriete para tornillos de la tapa | 2,5 Nm |
| Placa de fijación | Sí |
| Placas de bridas | inferior |
| Posición espárrago de tierra | Lado de la caja C |
| Resistente a los golpes |
7 J versión ATEX
Versión estándar 10 J |
| Superficie | cepillado |
| Tapa | Sí |
| Temperatura de servicio, max. | 135 °C |
| Temperatura de servicio, min. | -55 °C |
| Tipo de protección | IP66 |
| Tipo de protección (UL) |
Type 1
Type 4 Type 4X |
| Ángulo de abertura de la tapa | 125 ° |
| WDU 10 / ZDU 10 | 3x20 |
| WDU 16 / ZDU 16 | 3x17 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 3x41 |
| WDU 35 / ZDU 35 | 3x12 |
| WDU 4 / ZDU 4 | 3x34 |
| WDU 6 / ZDU 6 | 3x25 |
| Tierra, caja, interna | Pernos de tierra M6 soldados a la tapa y la carcasa |
| WDU 10 / ZDU 10 | 3x20 |
| WDU 16 / ZDU 16 | 3x17 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 3x41 |
| WDU 35 / ZDU 35 | 3x12 |
| WDU 4 / ZDU 4 | 3x34 |
| WDU 6 / ZDU 6 | 3x25 |
| Información de producto | All articles with M6 threaded rivet as standard; UL variants with M10 earth bolt on request |
| Homologación/certificado/documento de conformidad |
[IBEXU21ATEX1017X](https://mdcop.weidmueller.com/mediadelivery/asset/900_244953)
[IBEXU21ATEX1016U](https://mdcop.weidmueller.com/mediadelivery/asset/900_244954) [EU Declaration of Conformity - Klippon EBx Empty Enclosures LVD - DoC DE PS265X 210819 001ISS01](https://mdcop.weidmueller.com/mediadelivery/asset/900_244973) [UKCA Declaration of Conformity - Klippon EBx Empty Enclosures LVD - UKCA DE PS265X 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319942) [IECExIBE21.0012](https://mdcop.weidmueller.com/mediadelivery/asset/900_244955) [IECExIBE21.0006U](https://mdcop.weidmueller.com/mediadelivery/asset/900_244956) [UKCA TÜV 22 UKEX 7098 X](https://mdcop.weidmueller.com/mediadelivery/asset/900_263774) [UKCA TÜV 22 UKEX 7097 U](https://mdcop.weidmueller.com/mediadelivery/asset/900_263775) [Attestation of Conformity - Klippon EBx Empty Enclosures - AoC DE PS265x 210819 000ISS01](https://mdcop.weidmueller.com/mediadelivery/asset/900_244960) [UKCA Attestation of Conformity - Klippon EBx Empty Enclosures - UKCA DE PS265X 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319921) [CERTIFICADO LMP 21.0601U KLIPPON EBx](https://mdcop.weidmueller.com/mediadelivery/asset/900_308045) [CERTIFICADO LMP 21.0602X KLIPPON EBx](https://mdcop.weidmueller.com/mediadelivery/asset/900_308046) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_216591) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000071018) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| Homologaciones |       |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| N.º de certificado (cULusEX) | E223792 |
