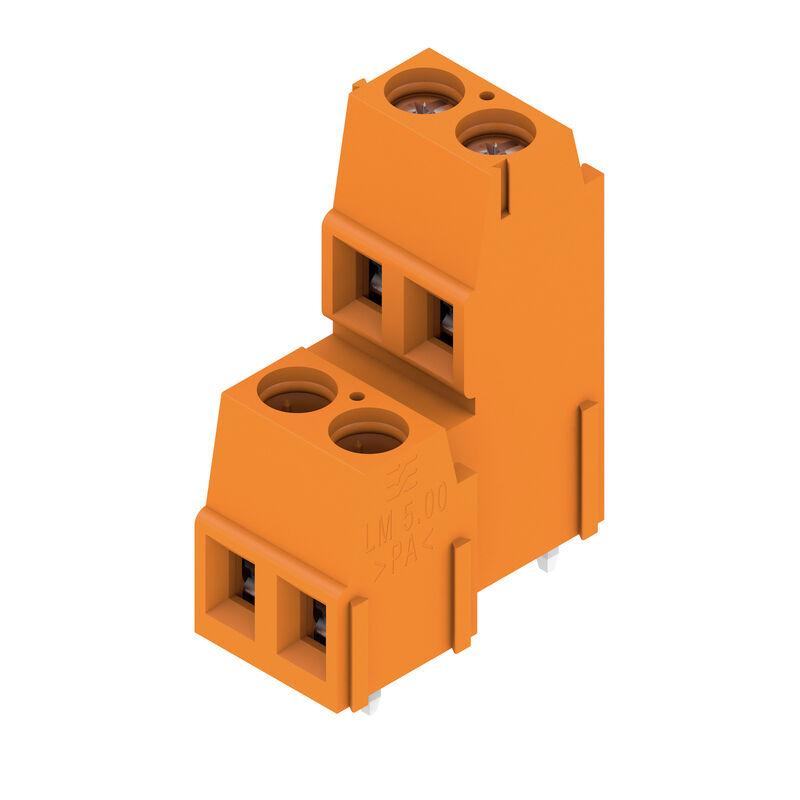

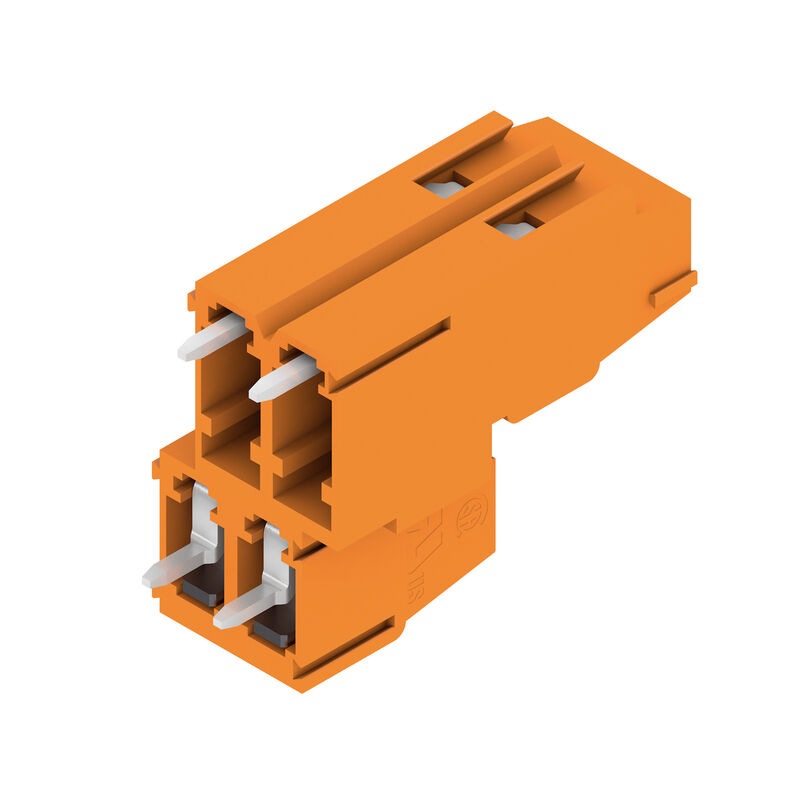

LM2N 5.08/04/90 3.5SN OR BX
Bornes para circuito impreso, 5.08 mm, Número de polos: 4, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Conexión brida-tornillo, Sección de embornado, máx. : 2.5 mm², Caja
N.º de artículo
1768850000
Propiedades
| Versión | Bornes para circuito impreso, 5.08 mm, Número de polos: 4, 90°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Conexión brida-tornillo, Sección de embornado, máx. : 2.5 mm², Caja |
| Código | 1768850000 |
| Tipo | LM2N 5.08/04/90 3.5SN OR BX |
| GTIN (EAN) | 4032248115587 |
| Cantidad | 92 Pieza |
| Valores característicos del producto |
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm² UL: 300 V / 15 A / AWG 24 - AWG 14 |
| Embalaje | Caja |
| Profundidad | 21,6 mm |
| Profundidad (pulgadas) | 0,85 inch |
| Altura | 28,7 mm |
| Altura (pulgadas) | 1,13 inch |
| Altura construcción baja | 25,2 mm |
| Anchura | 13,7 mm |
| Anchura (pulgadas) | 0,539 inch |
| Peso neto | 3,413 g |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Familia del producto | OMNIMATE Signal - Serie LM |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Montaje sobre placas c.i. | Conexión por soldadura THT |
| Dirección de salida de conductor | 90° |
| Paso en mm (P) | 5,08 mm |
| Paso en pulgadas (P) | 0,2 " |
| Número de polos | 4 |
| Número de filas de polos | 2 |
| disponible por parte del cliente | Sí |
| Número de series | 2 |
| Nº máximo de polos alineables por fila | 48 |
| Longitud del terminal de soldadura (l) | 3,5 mm |
| Dimensiones del pin de soldadura | 0,95 x 0,8 mm |
| Diámetro de la perforación (D) | 1,3 mm |
| Tolerancia de diámetro de la perforación (D) | + 0,1 mm |
| Número de terminales de soldadura por polo | 1 |
| Punta de destornillador | 0,6 x 3,5 |
| Punta de destornillador normativa | DIN 5264 |
| Par de apriete, min. | 0,4 Nm |
| Par de apriete, max. | 0,5 Nm |
| Tornillo de apriete | M 2,5 |
| Longitud de desaislado | 6 mm |
| L1 en mm | 5,08 mm |
| L1 en pulgadas | 0,2 " |
| Protección contra contacto según DIN VDE 0470 | IP 20 |
| Protección contra contacto según DIN VDE 57106 | protección de dedos |
| Tipo de protección | IP20 |
| Resistencia de paso | 1,20 mΩ |
| Materiales aislantes | Wemid (PA) |
| Color | naranja |
| Carta de colores (similar) | RAL 2000 |
| Grupo de materiales aislantes | I |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 600 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | estañado |
| Revestimiento |
1-3 μm Ni
4-6 μm SN |
| Tipo de estañado | mate |
| Estructura de capas de la conexión por soldadura | 1...3 µm Ni / 4...6 µm Sn mate |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 120 °C |
| Gama de temperatura, montaje, min. | -25 °C |
| Gama de temperatura, montaje, max. | 120 °C |
| Sección de embornado, mín. | 0,2 mm² |
| Sección de embornado, máx. | 2,5 mm² |
| Sección de conexión del conductor AWG, min. | AWG 24 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Rígido, mín. H05(07) V-U | 0,2 mm² |
| Rígido, máx. H05(07) V-U | 2,5 mm² |
| Flexible, mín. H05(07) V-K | 0,2 mm² |
| Flexible, máx. H05(07) V-K | 2,5 mm² |
| con term. tub. con aislamiento DIN 46 228/4,mín. | 0,25 mm² |
| con term. tub. con aislamiento DIN 46 228/4,máx | 1,5 mm² |
| con terminal tubular, DIN 46228 pt 1, mín. | 0,25 mm² |
| con terminal tubular según DIN 46 228/1, máx. | 1,5 mm² |
| Calibre macho de conformidad con la norma EN 60999 a x b; ø | 2,4 mm x 1,5 mm; 1,9mm |
| Conductor embornable |
|
| Texto de referencia |
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P) |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 17,5 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 16 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 17,5 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 14,2 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 630 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 320 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 250 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 4 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 4 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 4 kV |
| Resistencia a corrientes de corta duración | 3 x 1s mit 120 A |
| Instituto (CSA) | CSA |
| Núm. de certificación (CSA) | 200039-1815154 |
| Tensión nominal (Use Group B / CSA) | 300 V |
| Tensión nominal (Use group D / CSA) | 300 V |
| Intensidad nominal (Use Group B / CSA) | 18 A |
| Intensidad nominal (Use Group D / CSA) | 10 A |
| Sección de conexión del conductor AWG, mín. | AWG 24 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Instituto (cURus) | CURUS |
| Núm. de certificación (cURus) | E60693 |
| Tensión nominal (Use Group B / UL 1059) | 300 V |
| Tensión nominal (Use Group D / UL 1059) | 300 V |
| Intensidad nominal (Use Group B / UL 1059) | 15 A |
| Intensidad nominal (Use Group D / UL 1059) | 10 A |
| Sección de conexión del conductor AWG, mín. | AWG 24 |
| Sección de conexión del conductor AWG, máx. | AWG 14 |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Embalaje | Caja |
| Longitud de VPE | 347 mm |
| Anchura VPE | 133 mm |
| Altura de VPE | 44 mm |
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
