Propiedades

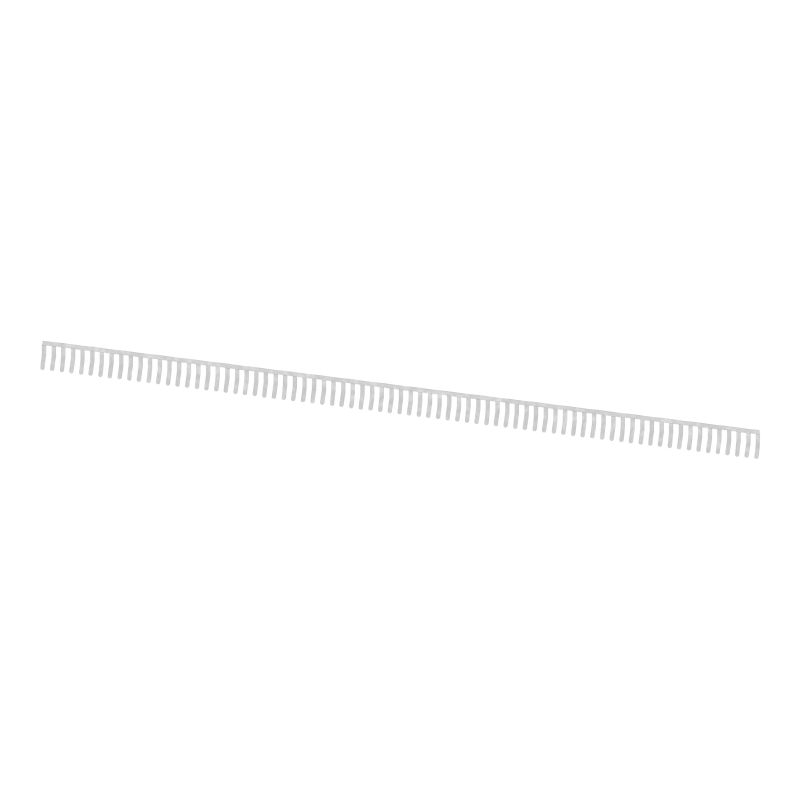

Versión | Conexión transversal (borne), atornillado, gris, 27 A, Número de polos: 75, Paso en mm (P): 6.00, Aislado: No, Anchura: 0.8 mm |
Código | 0526400000 |
Tipo | QB 75/6.2/9/WI |
GTIN (EAN) | 4008190099923 |
Cantidad | 10 Pieza |
Profundidad | 17,5 mm |
Profundidad (pulgadas) | 0,689 inch |
Altura | 461,3 mm |
Altura (pulgadas) | 18,161 inch |
Anchura | 0,8 mm |
Anchura (pulgadas) | 0,031 inch |
Peso neto | 25,02 g |
Temperatura de almacenamiento | -25 °C...55 °C |
Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
REACH SVHC | No SVHC above 0.1 wt% |
Material | Cobre |
Color | gris |
Versión | para puente móvil de conexión transversal |
Indicación de montaje | Montaje directo |
Tipo de fijación | atornillado |
Versión a prueba de explosivos | No |
Corriente nominal bipolar | 27 A |
Corriente nominal multipolar | 27 A |
Número de bornes puenteados | 75 |
Tipo | Conexión transversal |
Paso en mm (P) | 6 mm |
Indicación de montaje | Montaje directo |
Número de polos | 75 |
Intensidad nominal | 27 A |
Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59200) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0526400000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0526400000) |
Documentación del usuario | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000489 |
ETIM 7.0 | EC000489 |
ETIM 8.0 | EC000489 |
ETIM 9.0 | EC000489 |
ECLASS 9.0 | 27-14-11-40 |
ECLASS 9.1 | 27-14-11-40 |
ECLASS 10.0 | 27-14-11-40 |
ECLASS 11.0 | 27-14-11-40 |
ECLASS 12.0 | 27-14-11-40 |
ECLASS 13.0 | 27-25-03-03 |
ECLASS 14.0 | 27-25-03-03 |
ROHS | Conformidad |
Accesorios
-
N.º de artículo:0526700000Unidad de embalaje:10 Pieza
Perfil de aislamiento, Plástico, negro
-
N.º de artículo:0526780000Unidad de embalaje:10 Pieza
Perfil de aislamiento, Plástico, azul
-
N.º de artículo:0526760000Unidad de embalaje:10 Pieza
Perfil de aislamiento, Plástico, rojo
es accesorio de
-
N.º de artículo:1572700000Unidad de embalaje:50 Pieza
Borne de varios pisos, Conexión brida-tornillo, Beige/amarillo, 4 mm², 800 V, 800 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0523760000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
-
N.º de artículo:0484060000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
-
N.º de artículo:0210160000Unidad de embalaje:25 Pieza
Borne de varios pisos, Conexión brida-tornillo, Beige/amarillo, 4 mm², 24 V, 24 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
-
N.º de artículo:0467960000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
-
N.º de artículo:0569560000Unidad de embalaje:25 Pieza
Borne de varios pisos, Conexión brida-tornillo, Beige/amarillo, 4 mm², 115 V, 115 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
-
N.º de artículo:0642760000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
-
N.º de artículo:0544660000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
-
N.º de artículo:0396660000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0210460000Unidad de embalaje:25 Pieza
Borne de varios pisos, Conexión brida-tornillo, Beige/amarillo, 4 mm², 24 V, 24 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0210260000Unidad de embalaje:25 Pieza
Borne de varios pisos, Conexión brida-tornillo, Beige/amarillo, 4 mm², 24 V, 24 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0396760000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0539060000Unidad de embalaje:25 Pieza
Borne de varios pisos, Conexión brida-tornillo, Beige/amarillo, 4 mm², 24 V, 24 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0396860000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0396960000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 24 V, 24 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0538860000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:8014720000Unidad de embalaje:10 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 400 V, 400 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0210060000Unidad de embalaje:25 Pieza
Borne de varios pisos, Conexión brida-tornillo, Beige/amarillo, 4 mm², 24 V, 24 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0538960000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0396360000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, Beige/amarillo, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0538980000Unidad de embalaje:25 Pieza
Bloque de bornes con componentes, Conexión brida-tornillo, azul, 4 mm², 380 V, 380 V, Número de conexiones: 4, Número de pisos: 2, TS 35, V-2, PA 66
-
N.º de artículo:0590060000Unidad de embalaje:25 Pieza
Borne de varios pisos, Conexión brida-tornillo, Beige/amarillo, 4 mm², 500 V, 400 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
-
N.º de artículo:0590260000Unidad de embalaje:25 Pieza
Borne de varios pisos, Conexión brida-tornillo, Beige/amarillo, 4 mm², 500 V, 400 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
-
N.º de artículo:0590080000Unidad de embalaje:25 Pieza
Borne de varios pisos, Conexión brida-tornillo, azul, 4 mm², 500 V, 500 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
-
N.º de artículo:0355460000Unidad de embalaje:25 Pieza
Borne de varios pisos, Conexión brida-tornillo, Beige/amarillo, 4 mm², 500 V, 500 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
-
N.º de artículo:0355480000Unidad de embalaje:25 Pieza
Borne de varios pisos, Conexión brida-tornillo, azul, 4 mm², 500 V, 500 V, Número de conexiones: 4, Número de pisos: 2, TS 32, V-2, PA 66
