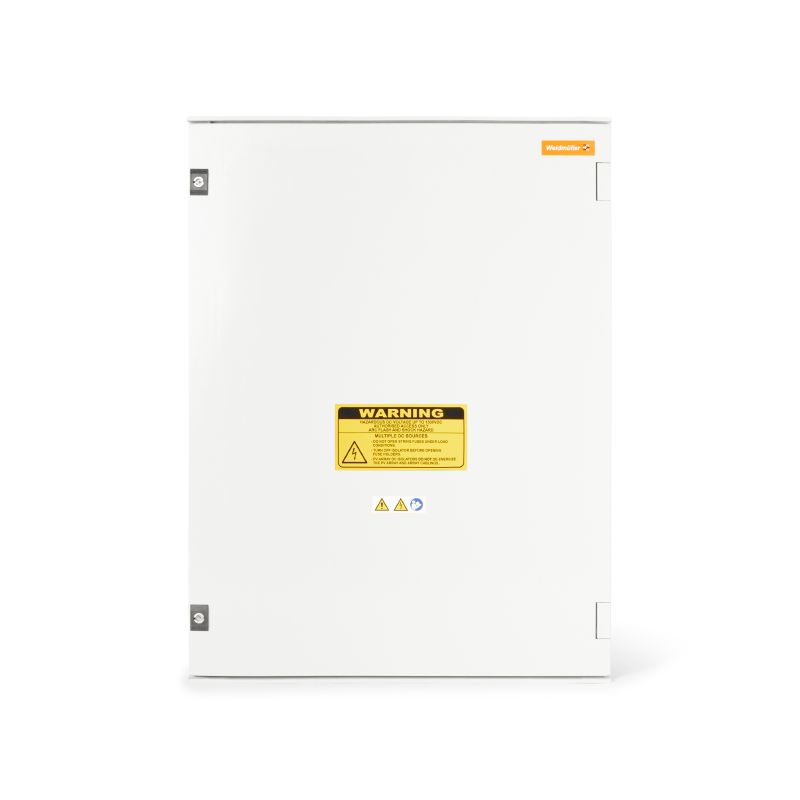

Фотоэлектрическое оборудование, Соединительная коробка, 1000 V, 1 MPP, 10 входов/1 выход для каждого MPP, С патроном плавкого предохранителя, Устройство защиты от перенапряжения I / II, Размыкатель, Контроль тока, Кабельный ввод, Предназначена для инверторов Fronius Tauro Eco

№ продукта 8000111136
Загрузить спецификации Загрузка продуктов
Связанные продукты 22
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Входит в комплект поставки Электрические характеристики Корпус Общие данные Входы Выходы Защита от перенапряжения, линия пост. тока ·выключатель нагрузки пост. тока Важное примечание Классификации Тендерные спецификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Verze
Фотоэлектрическое оборудование, Соединительная коробка, 1000 V, 1 MPP, 10 входов/1 выход для каждого MPP, С патроном плавкого предохранителя, Устройство защиты от перенапряжения I / II, Размыкатель, Контроль тока, Кабельный ввод, Предназначена для инверторов Fronius Tauro Eco
Číslo objednávky
8000111136
Тип
PV 210S0F3CXXV1O0TA1PA10PWW
GTIN (EAN)
4099986933927
Кол.
1 Штука

Размеры и массы

Depth
300 mm
Глубина (дюймов)
11,811 inch
Глубина с дополнительными компонентами
300 mm
Height
847 mm
Высота (в дюймах)
33,346 inch
Šířka
636 mm
Ширина (в дюймах)
25,039 inch
Масса нетто
29 000 g

Температуры

Okolní teplota
-20 °C…45 °C

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1d28ada4-1634-4382-8635-45f6353a6574

Входит в комплект поставки

Included accessories
  • Артикул:
    Монтажная опора
  • Количество:
    4

Электрические характеристики

Номинальное напряжение пост. тока
1 000 V
Номинальный постоянный ток на соединение
  • Ток на линию, макс.:
    30 A
Сопротивление номинальному кратковременному току
  • Номинальный ток:
    162,5 A
Ток на каждую точку максимальной мощности, макс.
135 A

Корпус

Classe di protezione
II
Connection type string
Внутренняя клемма (с подающим вводом кабельного уплотнения)
Materiales aislantes
Полиэстер, армированный стекловолокном, поликарбонат
Type de montage
Крепежные кронштейны
Ütésállóság
IK10 по стандарту IEC 62262
인클로저 장착
Крепежные кронштейны

Общие данные

Normer
EN 61643-31
Protection degree
IP65
Место установки
Защищенная область вне помещений (> 1 км от моря)

Входы

Fuses
Да
Вспомогательный контакт устройства защиты от перенапряжения
  • Кабельный ввод:
    • Кол-во кабельных вводов:
      1
  • Подключение проводов:
    • Вид соединения:
      PUSH IN с исполнительным устройством
    • Гибкий, макс. H05(07) V-K:
      2,5 mm²
    • с кабельным наконечником, DIN 46228, ч. 1, макс.:
      2,5 mm²
Вставка предохранителя
10 x 38 mm
Вход пост. тока + и -
  • Подключение проводов:
    • Вид соединения:
      Винтовые концевые соединители
    • Сечение провода, мин.:
      1 mm²
    • Сечение провода, макс.:
      16 mm²
  • Кабельный ввод:
    • Кол-во кабельных вводов:
      10
Количество вводов строк для каждого MPP
≥ 7…≤ 10
Количество впускных отверстий трубки
10
Количество электрических вводов максимальной мощности (MPP)
1
Макс. кол-во входов пост. тока
для каждых 10 входов точки максимальной мощности, соединенных параллельно
Плавкий предохранитель, стандартный
gPV (EN 60269-6)
Полюсы линии с защитой предохранителями
+/-
Тип предохранителя
пустой держатель предохранителя
Функциональный заземляющий соединитель
  • Кабельный ввод:
    • Кол-во кабельных вводов:
      1
  • Подключение проводов:
    • Вид соединения:
      Винтовые концевые соединители
    • Гибкий, макс. H05(07) V-K:
      25 mm²
    • с кабельным наконечником, DIN 46228, ч. 1, макс.:
      16 mm²
Количество входов
10

Выходы

Выход пост. тока + и -
  • Подключение проводов:
    • Вид соединения:
      Винтовое соединение
Макс. количество выходов пост. тока
для каждого 1 выхода точки максимальной мощности

Защита от перенапряжения, линия пост. тока

Защита от перенапряжения на стороне DC
1000 В, тип I + II
Испытательный разрядный ток, Iимп (10/350 мкс)
6.25 kA
Класс требований
Тип I/II
Макс. напряжение сети PV, Ucpv
1 000 V
Максимальное постоянное рабочее напряжение, режим DC UCPV +/- , -/PE , +/PE
1 000 V
Нормы
EN 61643-31
Общий разрядный ток, Iобщий (10/350 мкс)
12,5 kA
Общий разрядный ток, Iобщий (8/20 мкс)
50 kA
Разрядный ток, In (8/20 мкс)
20 кА
Ток короткого замыкания, ISCPV
162,5 A
Ток утечки, макс. (8/20 мкс)
40 kA

·выключатель нагрузки пост. тока

Доступный привод двигателя
Нет
Количество рабочих циклов
10000
Количество циклов операции размыкания при номинальном токе
200
Номинальное импульсное напряжение
12 kV
Срабатывание размыкателя
переключатель внутри корпуса
Тип напряжения
DC

Важное примечание

Product information
Номер SCIP был присвоен из-за содержания свинца более 0,1% веса нетто.

Инструкция по безопасной эксплуатации в соответствии с ECHA:
обозначения вредного вещества достаточно для обеспечения безопасной эксплуатации артикула на протяжении всего жизненного цикла, включая срок службы, разборку и отходы/фазу переработки Fuses are not included

Классификации

ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92

Тендерные спецификации

Подробная спецификация

Combiner box for inverters with 1 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to DIN CLC/TS 51643-32.

MPP1:
10 inputs, connection via M25 cable gland with multiple sealing inserts. PUSH IN connection / single-wire, multi-wire, with/without ferrule.
1 output, connection via M25 cable gland with multiple sealing inserts. PUSH IN connection / single-wire, multi-wire, with/without ferrule.

Max. string voltage Uoc: 1000 VDC
1 class/type I + II combined arrester with signal contact
Fuse holders for inputs and outputs (fuses 10x38 to be ordered separately)
With lockable DC load break switch for safe separation of the string lines according to DIN EN IEC 60947-3
Connection of the signal contact via M16 cable glands (Clamping range 5-10 mmØ) max. conductor cross-section: 1.5 mm²
Connection of the functional earth via M16 cable glands (Clamping range 5-10 mmØ) Conductor cross-section: ≥ 16 mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 847x636x300 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1 and EN 61439-2
