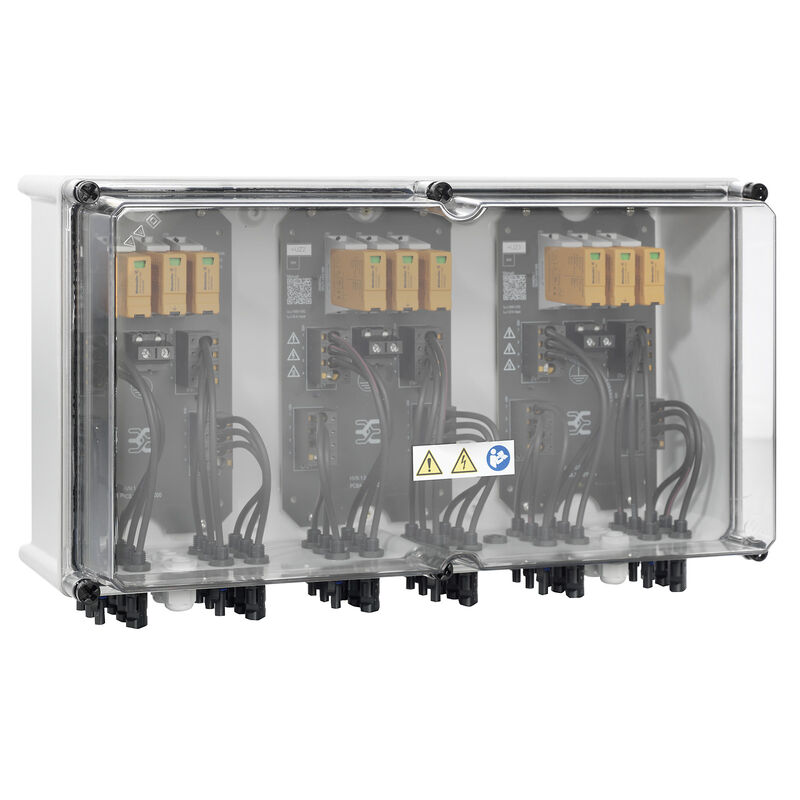

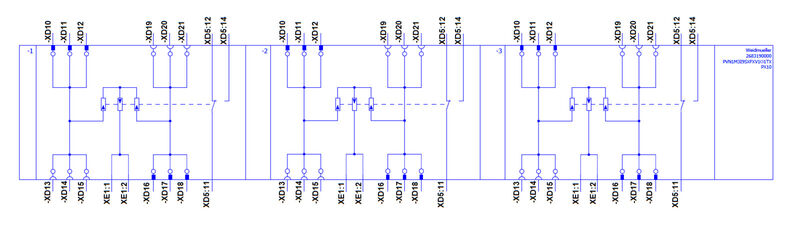

PVN1M3I9SXFXV1O1TXPX10 — Imagen de producto

Descargar hoja de datos Productos relacionados

PVN1M3I9SXFXV1O1TXPX10

Fotovoltaico, Combinador, 1000 V, 3 MPP, 3 entradas / 3 salidas por MPP, Protección contra sobretensiones I/II, WM4C

N.º de artículo 2683190000

Propiedades

Datos generales para pedido

Versión	Fotovoltaico, Combinador, 1000 V, 3 MPP, 3 entradas / 3 salidas por MPP, Protección contra sobretensiones I/II, WM4C
Código	2683190000
Tipo	PVN1M3I9SXFXV1O1TXPX10
GTIN (EAN)	4050118700220
Cantidad	1 Pieza
Estado de entrega	Este artículo no estará disponible en el futuro.
Disponible hasta	31.12.2025

Dimensiones y pesos

Profundidad	210 mm
Profundidad (pulgadas)	8,268 inch
Altura	334 mm
Altura (pulgadas)	13,15 inch
Anchura	558 mm
Anchura (pulgadas)	21,968 inch
Peso neto	8.480 g

Temperaturas

Temperatura ambiente	-40 °C...+50 °C
Humedad	5 – 90% (sin condensación)

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c
REACH SVHC	Lead 7439-92-1
SCIP	bdab5698-6a20-4370-8e28-8810d882d01a

Garantía

Período

5 años

Características eléctricas

Corriente por punto de potencia máximo, máx.	45 A
Resistencia de corriente nominal a corto plazo	Corriente nominal: 56,25 A
Tensión nominal DC	1.000 V

Caja

Cadena de tipo de conexión	Conector macho WM4C
Clase de protección	II
Fijación de caja	Mediante pies de montaje
Materiales aislantes	Poliéster reforzado con fibra de vidrio, policarbonato
Resistente a los golpes	IK08 según IEC 62208 IK10 según IEC 62262
Tapa	con tapa extraíble
Tipo de montaje	Montaje en pared 4 Herramientas para atornillar

Datos generales

Lugar de instalación	Área exterior protegida (tierra y mar)
Tipo de protección	IP65

Entradas

Cantidad de puntos de máxima potencia (MPP)	3
Conector de tierra funcional	Entrada de cable: Número de entradas de cable: 2 Diámetros de cable, min.: 5 mm Diámetros de cable, max.: 10 mm Prensaestopas: M 16 Conexión de conductor: Tipo de conexión: Conexión brida-tornillo Flexible, máx. H05(07) V-K: 25 mm² con terminal tubular, DIN 46228 pt 1, máx.: 16 mm²
Contacto auxiliar de protección contra sobretensiones	Entrada de cable: Número de entradas de cable: 2 Diámetros de cable, min.: 5 mm Diámetros de cable, max.: 10 mm Prensaestopas: M 16 Conexión de conductor: Tipo de conexión: Borne de conexión directa con actuador Flexible, máx. H05(07) V-K: 1,5 mm² con terminal tubular, DIN 46228 pt 1, máx.: 1,5 mm²
Entrada de CC + & -	Conexión de conductor: Tipo de conexión: Conector WM4C Sección de cable compatible: EN 50618:2015 Sección de conductor, mín.: 2,5 mm² Sección de conductor, máx.: 6 mm²
Fuses	No
Número de entradas de cadena por MPP	≤ 3
Número de entradas de conductos	9
Número máx. de entradas de CC	por Punto de Máxima Potencia 3 entradas conectadas en paralelo
Tipo de fusible	ni tapón ni soporte de fusibles
Número de entradas	9

Salidas

Número máx. de salidas de CC	por Punto de Máxima Potencia 3 salidas conectadas en paralelo
Salida de CC + & -	Conexión de conductor: Tipo de conexión: Conector WM4C Sección de cable compatible: TÜV 2 Pfg1169/08.07 Sección de conductor, mín.: 4 mm² Sección de conductor, máx.: 6 mm²

Protección contra sobretensiones, lado de CC

Clase de requisitos	Tipo I/II
Consumo de corriente en reposo P_C	< 0,2 W
Corriente de cortocircuito I_SCPV	11.000 A
Corriente de descarga, máx. (8/20 µs)	40 kA
Corriente de fuga I_n (8/20 µs)	20 kA
Corriente de fuga total I_total ( 8/20µs)	50 kA
Corriente de fuga total I_total (10/350µs)	12,5 kA
Corriente de prueba I_imp (10/350 µs)	6.25 kA
Máx. tensión de servicio continua modo DC UCPV +/- , -/PE , +/PE	1.100 V
Nivel de protección U_p (+/- , -/PE , +/PE)	≤ 3.8 kV
Nivel de protección U_p (+/-)	≤ 3.8 kV
Nivel de protección U_p (+/PE)	≤ 3.8 kV
Nivel de protección U_p (-/PE)	≤ 3.8 kV
Tensión de la instalación FV, máx. U_cpv	1.100 V

Interruptor de carga de corriente continua

Ejecución de interruptor separador

sin interruptor

Indicación importante

Información de producto

El número SCIP se asignó debido a un contenido de plomo de más del 0,1 % del peso neto.

Instrucciones de uso seguro según ECHA:
la identificación de la sustancia nociva es suficiente para permitir un uso seguro del artículo durante todo su ciclo de vida, incluida la fase de vida útil, desmontaje y reciclado

Descargas

Homologación/certificado/documento de conformidad	[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_101425)
Datos de ingeniería	[CAD data -- PV Next Schematic Diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_107149) [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_154480)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2683190000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2683190000&norm=0)
Documentación técnica	[customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_107112)
Documentación del usuario	[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571) [MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695)
White paper	[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825) [Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)

Clasificaciones

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9.1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92
ECLASS 14.0	22-57-02-92

Bases de licitación

Especificación larga

Combiner box for inverters with 3 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32.

MPP1:
3 inputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
3 outputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

MPP2 to 3:
identical to MPP1

Max. string voltage Uoc: 1000V
1 class/type I + II combined arrester with signal contact
Connection of the signal contact via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm²
Connection of the functional earth via cable glands (8-12mmØ) Conductor cross-section: 16-25mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 334x558x210 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011

Homologaciones

Homologaciones	![CE](/picture/CE.gif)
ROHS	Conformidad
