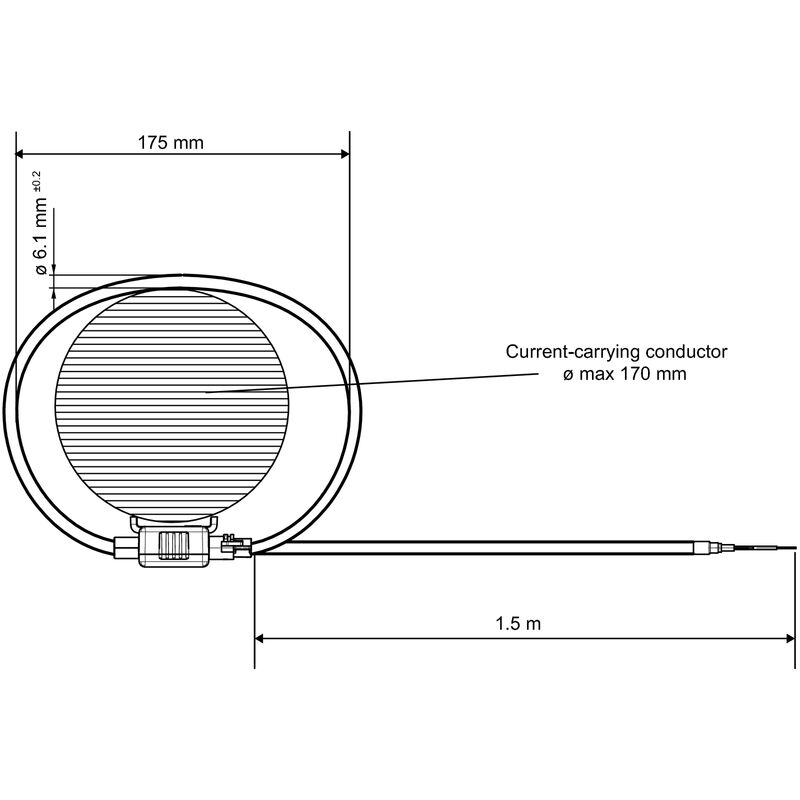

尺寸图

罗氏线圈 RCMA-B22-D175-1.5

Rogowski coil, 直径: 175 mm, 电缆长度: 1.5 m, 100…5000 A, 输出 : 脉冲, mV 信号

商品编号 2593390000
下载技术数据页 产品下载
配件 2 是附件 2 相关商品 12
通用订货数据 尺寸和重量 温度 环保产品合规 带电导线的尺寸 电气特性 技术特性 通用参数 绝缘参数 重要注意事项 分类 审批

通用订货数据

版本
Rogowski coil, 直径: 175 mm, 电缆长度: 1.5 m, 100…5000 A, 输出 : 脉冲, mV 信号
订货号
2593390000
类型
RCMA-B22-D175-1.5
GTIN (EAN)
4050118647792
数量
1  PC

尺寸和重量

直径
175  mm
净重
148  g

温度

存储温度
-40 °C...80 °C
工作温度
-40 °C...80 °C
操作温度下的湿度
5 – 90% (无冷凝)

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%

带电导线的尺寸

导线类型
仅绝缘导体
圆导线
175  mm
安装位置
室内使用

电气特性

二次侧电压
22,5 mV (@ 50Hz Iprimary = 1 kA)
30 V (max)
初级导体温度
105  °C
初级电流
5,000  A
测量错误
<± 0.5%（测量范围终值）
相位切换
0.004 °
精度等级
0.5
频带
50...60 Hz
额定匝数比
44.44  kA/V

技术特性

电缆直径
6.1 mm
电缆长度
1.5  m
线圈电阻
105  Ω
防护等级
IP57

通用参数

标准
IEC 61010-1: 2010
IEC 61869-1: 2007
IEC 61869-2: 2012
IEC 61869-6: 2016
IEC 61869-10: 2017
UL 61010-1
线性
非线性错误
配置
无
防护等级
IP57

绝缘参数

抗冲击耐压
12.8 kV (1.2/50 ms)
标准
IEC 61010-1: 2010
IEC 61869-1: 2007
IEC 61869-2: 2012
IEC 61869-6: 2016
IEC 61869-10: 2017
UL 61010-1
污染等级
2
精度等级
0.5
绝缘电压
7.4 kVRMS(50 Hz, 1 min)
耐电痕阻抗 (CTI)
600
过压等级
III
额定绝缘电压
1000V 增强绝缘，符合 IEC 61010-1，CAT III，PD2
1000V 基础绝缘，符合 IEC 61010-1，CAT IV，PD2
600V 增强绝缘，符合 IEC 61010-1，CAT IV，PD2

重要注意事项

产品信息
Rogowski 线圈 RCMA-B22-DXX用于交流电的电子方式测量。
Rogowski 线圈仅可与魏德米勒测量变换器 RCMC-5000-XX 一同使用。

功能描述
初级电路（电力电路）和次级电路（测量电路）通过 Rogowski 线圈电隔离。
由于不会产生饱和效应，可以在较广的初级电流范围内测量电流，且不会有精度损失。

特性
• 测量线圈导线直径：6.1 mm
• 外壳接片用于使用电缆扎带的固定
• 可铅封的卡口接头

分类

ETIM 6.0
EC002475
ETIM 7.0
EC002475
ETIM 8.0
EC002475
ETIM 9.0
EC002475
ETIM 10.0
EC002475
ECLASS 9.0
27-21-01-23
ECLASS 9.1
27-21-01-23
ECLASS 10.0
27-21-01-23
ECLASS 11.0
27-21-01-23
ECLASS 12.0
27-21-01-23
ECLASS 13.0
27-21-01-23
ECLASS 14.0
27-21-01-23
ECLASS 15.0
27-21-01-23

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E469563
