RJ45C5 R1V 3.2N4G/Y RL

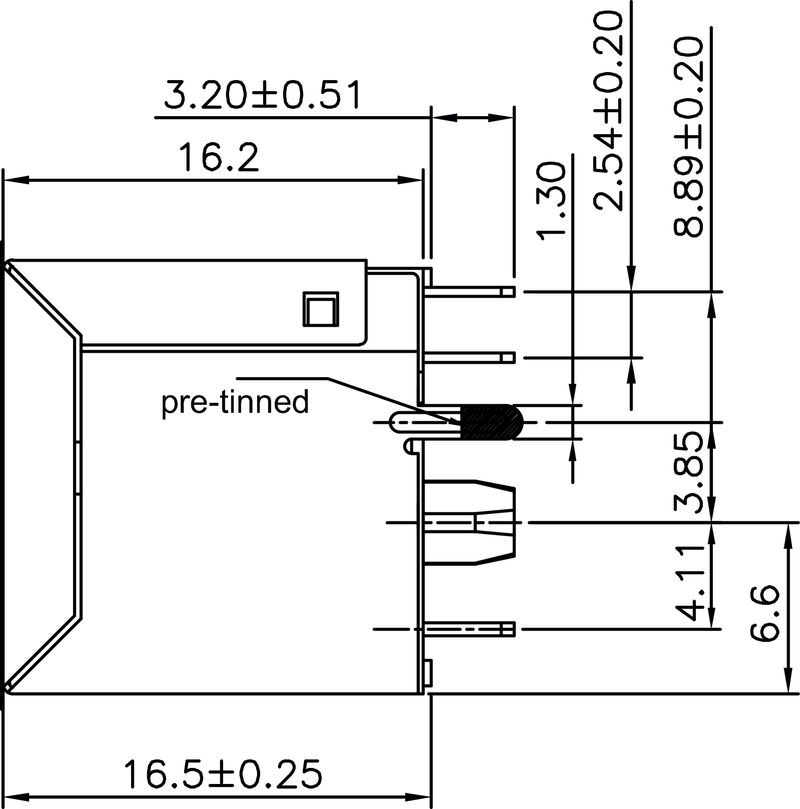

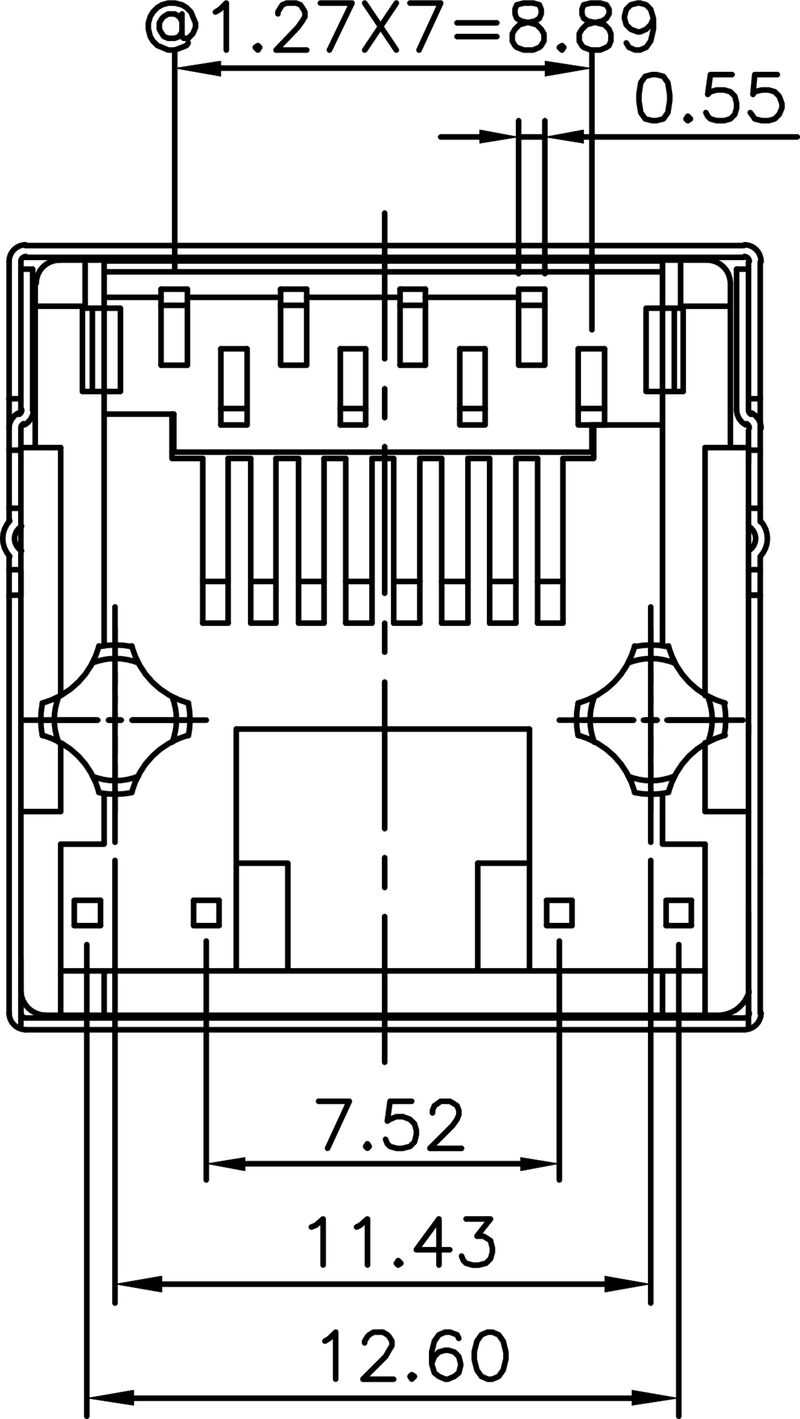

Illustrazione del prodotto
RJ45C5 R1V 3.2N4G/Y RL

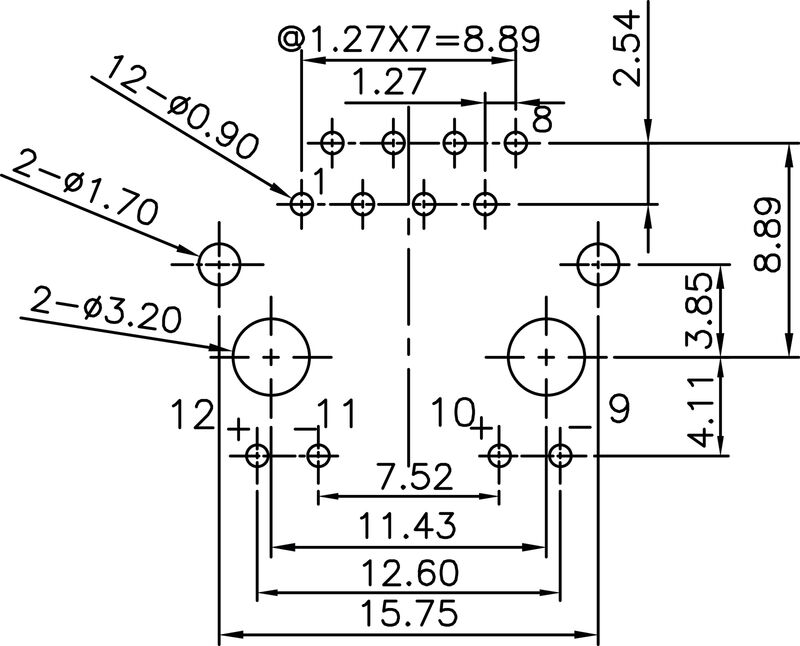

Illustrazione del prodotto

RJ45C5 R1V 3.2N4G/Y RL

OMNIMATE-data - RJ45 modulärt uttag, Kretskortsstickanslutning, Cat. 5, THT/THR lödanslutning, 180°, ingen, Ja, Stickcykler: 750, Antal poler: 8, PA 9T, Tape

N. articolo 2745360000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 4
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Specifiche di sistema Caratteristiche elettriche Данные о материалах Упаковка Classificazioni

Godkännanden

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E471884

Allmänna beställningsdata

Versione
OMNIMATE-data - RJ45 modulärt uttag, Kretskortsstickanslutning, Cat. 5, THT/THR lödanslutning, 180°, ingen, Ja, Stickcykler: 750, Antal poler: 8, PA 9T, Tape
N. d’ordine
2745360000
Tipo
RJ45C5 R1V 3.2N4G/Y RL
GTIN (EAN)
4050118877267
CPZ
200 Pezzo
Imballaggio
Tape

Mått och vikter

Profondità
16,7 mm
Depth (inches)
0,657 inch
Posizione verticale
16,5 mm
Altezza (pollici)
0,65 inch
Larghezza
16 mm
Larghezza (pollici)
0,63 inch
Peso netto
2,05 g

Miljööverenstämmelse för produkt

Stato conformità RoHS
Kompatibel utan undantag
REACH SVHC
No SVHC superiori a 0,1 wt%

Specifiche di sistema

Angolo di uscita
180°
Categoria
Cat. 5
Categoria di prestazione
Cat. 5
Cicli di inserimento
750

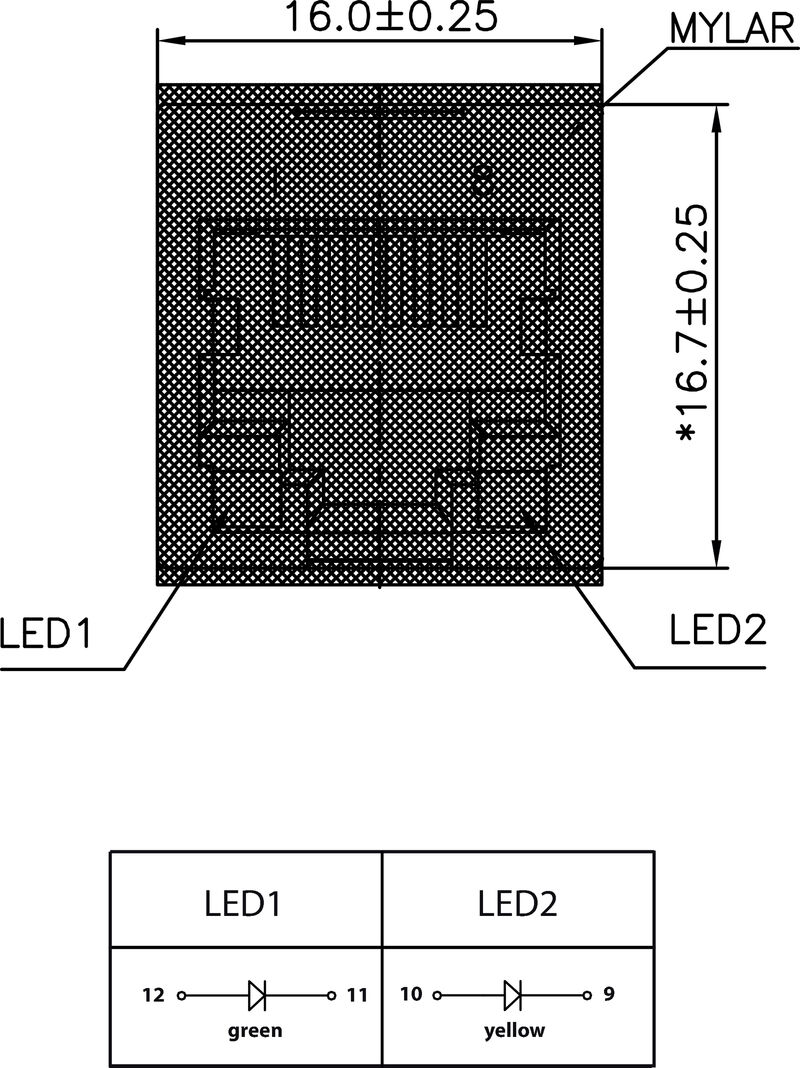

Colore del LED sinistro
verde
Corrente diretta
20 mA
Dimensioni del codolo a saldare
ottagonale
Famiglia prodotti
OMNIMATE Data - Jack modulare RJ45
Grado di protezione
IP20
LED
Sì
Linguette di schermatura
nessuno
Lunghezza spina a saldare (l)
3,2 mm
Materiale della schermatura
Ottone
Montaggio su circuito stampato
Collegamento a saldare THT/THR
Numero di codoli a saldare per polo
1
Numero di poli
8
Passo in mm (P)
1,27 mm
Passo in pollici (P)
0,05 "
Processo di saldatura
Saldatura Reflow
Saldatura manuale
Saldatura ad onda
Schermatura
Sì
Superficie di schermatura
nichelato
Tensione diretta, max
2,6 V
Tensione diretta, min
1,8 V
Tipo di collegamento
Pájené připojení
Tolleranza della posizione del codolo a saldare
± 0,1 mm
Tolleranza diametro di equipaggiamento (D)
± 0,1 mm
Uscita laterale, proprietà
Forrasztható peremes aljzat

Caratteristiche elettriche

Corrente nominale
1.5 A
PoE / PoE+
secondo IEEE 802.3at
Resistenza d'isolamento
≥ 500 MΩ
Resistenza di passaggio
<25 mΩ
Rigidità dielettrica contatto-contatto
1000 V DC
Rigidità dielettrica contatto-schermo
1500 V DC
Tensione nominale
125 V

Данные о материалах

Materiale isolante
PA 9T
Colori
nero
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≥ 500
Resistenza d'isolamento
≥ 500 MΩ
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Materiale base dei contatti
Fosforo bronzo
Materiale dei contatti
Lega in rame
Superficie dei contatti
Oro su nichel
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
85 °C
Temperatura d'esercizio , min.
-40 °C
Temperatura d'esercizio , max.
85 °C

Упаковка

Imballaggio
Tape
Lunghezza VPE
354 mm
Larghezza VPE
349 mm
Altezza VPE
129 mm

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
