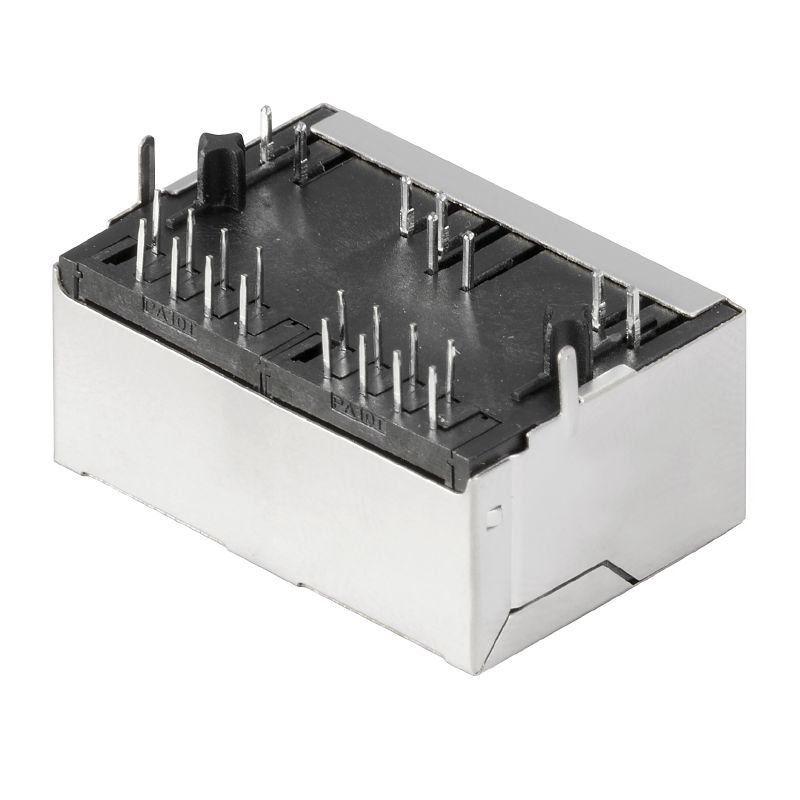

RJ45M R12D 3.2N4G/Y RL
Conector para placa c.i., Transformador de conectores RJ45, 10/100 MBit/s , Conexión por soldadura THT/THR, 90°, Opción de bloqueo: inferior, Anilla de apantallado: ninguno, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Sí, verde, amarillo, Número de polos: 8, Tape
Propiedades
| Versión | Conector para placa c.i., Transformador de conectores RJ45, 10/100 MBit/s , Conexión por soldadura THT/THR, 90°, Opción de bloqueo: inferior, Anilla de apantallado: ninguno, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Sí, verde, amarillo, Número de polos: 8, Tape |
| Código | 2551900000 |
| Tipo | RJ45M R12D 3.2N4G/Y RL |
| GTIN (EAN) | 4050118562187 |
| Cantidad | 200 Pieza |
| Embalaje | Tape |
| Profundidad | 21,35 mm |
| Profundidad (pulgadas) | 0,841 inch |
| Altura | 16,7 mm |
| Altura (pulgadas) | 0,657 inch |
| Altura construcción baja | 13,5 mm |
| Anchura | 31,2 mm |
| Anchura (pulgadas) | 1,228 inch |
| Peso neto | 7,07 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Angulo de salida | 90° |
| Anilla de apantallado | ninguno |
| Apantallamiento | Sí |
| Categoría de rendimiento | 10/100 MBit/s |
| Ciclos de enchufado | 750 |
| Color de LED derecho | amarillo |
| Color de LED izquierdo | verde |
| Corriente directa | 20 mA |
| Dimensiones del pin de soldadura | octogonal |
| Diámetro de la perforación (D) | 0,9 mm |
| Familia del producto | Datos OMNIMATE - jack transformador de conectores RJ45 |
| LED | Sí |
| Longitud del terminal de soldadura (l) | 3,2 mm |
| Material del apantallamiento | Latón |
| Montaje sobre placas c.i. | Conexión por soldadura THT/THR |
| Número de polos | 8 |
| Número de terminales de soldadura por polo | 1 |
| Opción de bloqueo | inferior |
| Paso en mm (P) | 1,27 mm |
| Paso en pulgadas (P) | 0,05 " |
| Procedimiento de soldadura |
Soldadura por reflujo
Soldadura manual Soldadura por onda |
| Superficie de apantallado | niquelado |
| Tensión directa máx. | 2,6 V |
| Tensión directa mín. | 1,8 V |
| Tipo de conexión | Conexión por soldadura |
| Tipo de protección | IP20 |
| Tolerancia de diámetro de la perforación (D) | ± 0,1 mm |
| Tolerancia de posición del terminal de soldadura | ± 0,1 mm |
| Velocidad de transmisión | 10/100 MBit/s |
| Corriente nominal | 1,5 A |
| Resistencia a tensiones eléctricas, contacto/apantallado | 1500 V DC |
| Resistencia a tensiones eléctricas, contacto/contacto | 1000 V DC |
| Tensión nominal | 125 V |
| Materiales aislantes | PA 9T |
| Color | negro |
| Carta de colores (similar) | RAL 9011 |
| Grupo de materiales aislantes | II |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 500 |
| Moisture Level (MSL) | 1 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material del contacto | Fósforo, bronce |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | Oro sobre níquel |
| Estructura de capas del contacto del conector | 30...80 µ" Ni / ≥ 30 µ" Au |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 85 °C |
| Temperatura de servicio, min. | -40 °C |
| Temperatura de servicio, max. | 85 °C |
| Embalaje | Tape |
| Longitud de VPE | 359 mm |
| Anchura VPE | 355 mm |
| Altura de VPE | 135 mm |
| Diámetro de bobina de cinta ∅ (A) | 330 mm |
| Resistencia superficial | Rs = 109 - 1012 Ω |
| Título de ilustración-12 | Gráfico |
| Homologación/certificado/documento de conformidad | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212085) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2551900000) |
| Notificación de cambio de producto |
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90683)
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90684) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Homologaciones |  |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E471884 |
