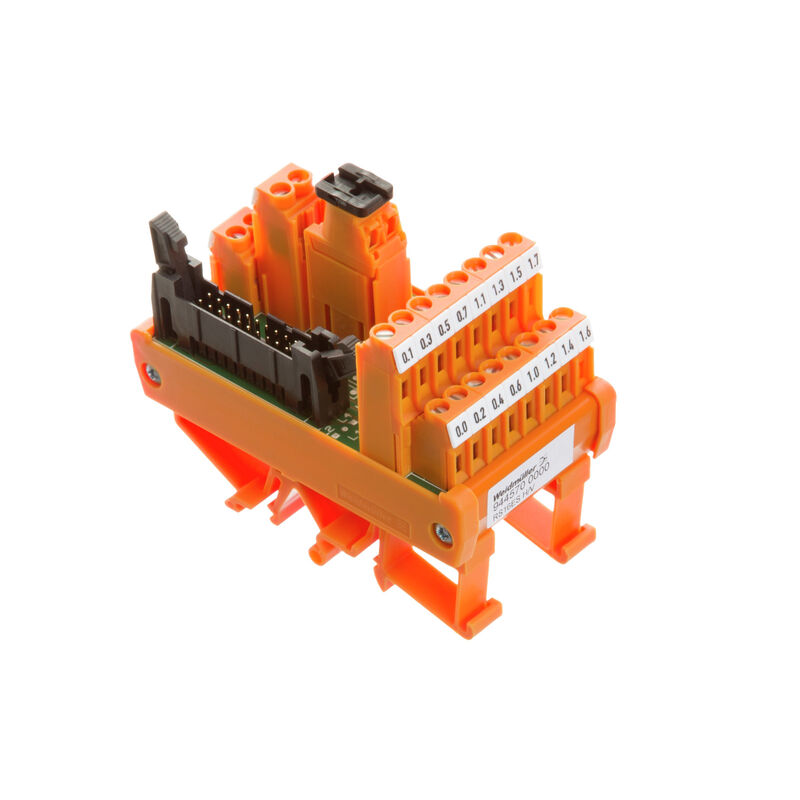

RS 16IO 1W H S
RS 16IO 1W H S

RS 16IO 1W H S

인터페이스, RS, 1-와이어, 스크류 결선

Nr. produktu 9445700000
Pobierz kartę katalogową Pobieranie produktów Wsparcie inżynieryjne
Produkty pokrewne 35
Tanúsítványok 일반 주문 데이터 Méretek és tömegek 온도 환경 제품 규정 준수 Rated data UL General data Údaje o připojení Névleges adatok Соответствие стандартам по изоляции (EN50178) przyłącze pole Collegamento alimentazione Klasyfikacje

Tanúsítványok

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E141197

일반 주문 데이터

Wersja
인터페이스, RS, 1-와이어, 스크류 결선
Nr zam.
9445700000
Typ
RS 16IO 1W H S
GTIN (EAN)
4032248252923
Ilość
1 szt.

Méretek és tömegek

Głębokość
72 mm
Byggdjup (tum)
2,835 inch
Wysokość
87 mm
Wysokość (cale)
3,425 inch
Szerokość
46 mm
Szerokość (cale)
1,811 inch
Masa netto
132 g

온도

Temperatura magazynowania
-40...60 °C
Temperatura eksploatacyjna
-25...50 °C

환경 제품 규정 준수

Status zgodności z dyrektywą RoHS
준수, 예외 존재
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
7b5ffb72-271d-4c73-8b09-bd0aaee3697a

Rated data UL

Prąd znamionowy IN
1 A
Temperatura pracy UL, maks.
25 °C
Temperatura pracy UL, min.
0 °C
Märkspänning UN
≤ 25 V AC 50 V DC
Napięcie znamionowe DC UN (zasilanie)
24 V
Prąd znamionowy (zasilanie)
2 A
Prąd znamionowy bezpiecznika (zasilanie)
3,15 A

General data

wskaźnik stanu LED na kanał
Нет
separacja na kanał
Nie
rodzaj punktu kontrolnego
Nie
zabezpieczenie przez kanał
Nie
status LED napięcia zasilania
żółty
bezpiecznik zasilania
3,15 A
biegunowość masy
Nie

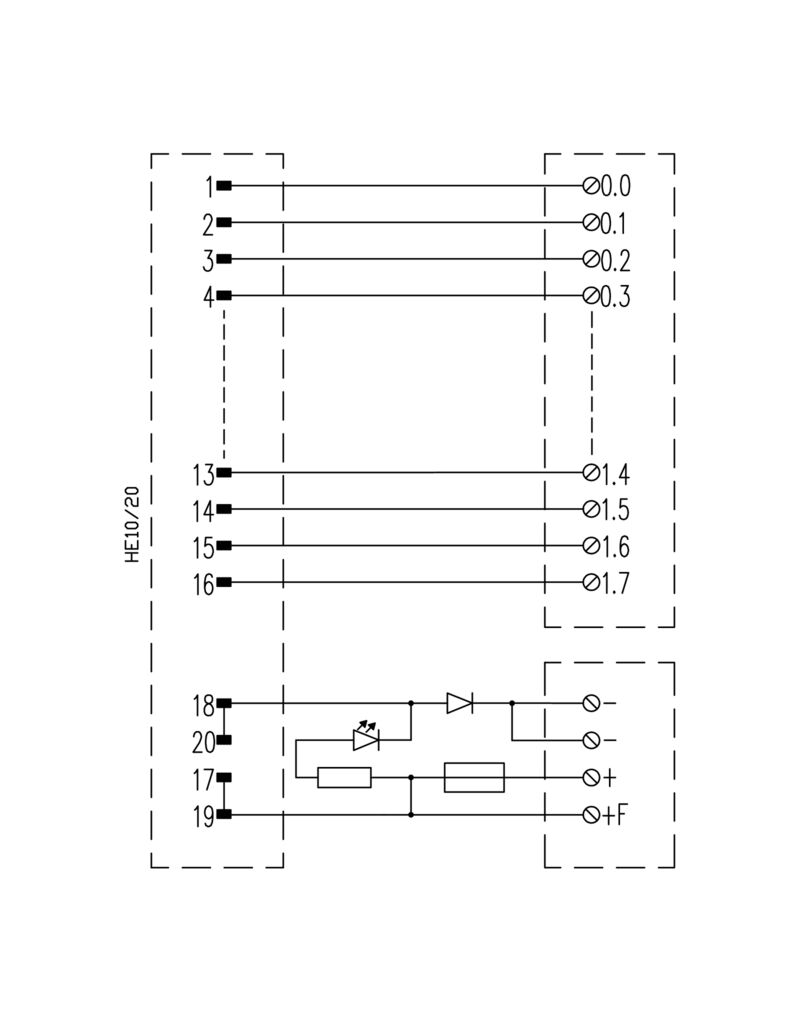

Údaje o připojení

liczba biegunów (strona sterownika)
20-pole plug
przyłącze (strona obiektu)
LP2N 5.08mm
Przyłącze (strona sterowania)
Plug-in connector in acc. with IEC60603-13 / DIN41651
system oprzewodowania
1-hilo

Névleges adatok

napięcie robocze
25 V AC / 50 V DC
prąd maksymalny na kanał
1 A
całkowity prąd znamionowy
2 A

Соответствие стандартам по изоляции (EN50178)

zgodnie z
DIN EN 50178
napięcie znamionowe
<50 V AC
kategoria przepięcia
III
stopień zabrudzenia
2
test napięcia impulsu
0,8 kV
Napięcie probiercze izolacji AC
0,35 kV

przyłącze pole

długość zdejmowanej izolacji
6 mm
elastyczny z tulejką, maks.
2,5 mm²
elastyczny z tulejką, min.
0,5 mm²
elastyczny, maks. H05(07) V-K
4 mm²
elastyczny, min. H05(07) V-K
0,5 mm²
Maks. przekrój poprzeczny przewodu, AWG
AWG 12
Min. przekrój poprzeczny przewodu, AWG
AWG 26
moment dokręcający, maks.
0,6 Nm
moment dokręcający, min.
0,5 Nm
obszar zacisku, maks.
6 mm²
obszar zacisku, min.
0,13 mm²
rodzaj połączenia
Screw connection
stały, maks. H05(07) V-U
6 mm²
stały, min. H05(07) V-U
0,5 mm²
tulejka z kołnierzem z tworzywa sztucznego, maks.
2,5 mm²

Collegamento alimentazione

rodzaj połączenia
스크류 결선
obszar zaciskowy, min.
0,13 mm²
obszar zaciskowy, maks.
6 mm²
sztywny, min. H05(07) V-U
0,5 mm²
sztywny, maks. H05(07) V-U
6 mm²
elastyczny, min. H05(07) V-K
0,5 mm²
elastyczny, maks. H05(07) V-K
4 mm²
elastyczny z tulejką, maks.
2,5 mm²
elastyczny z tulejką, min.
0,5 mm²
tulejka z kołnierzem z tworzywa sztucznego, maks.
2,5 mm²
Przekrój poprzeczny przewodu, min. AWG
AWG 26
Przekrój poprzeczny przewodu, maks. AWG
AWG 12
moment dokręcający, min.
0,5 Nm
moment dokręcający, maks.
0,6 Nm
długość zdejmowanej izolacji
6 mm

Klasyfikacje

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
