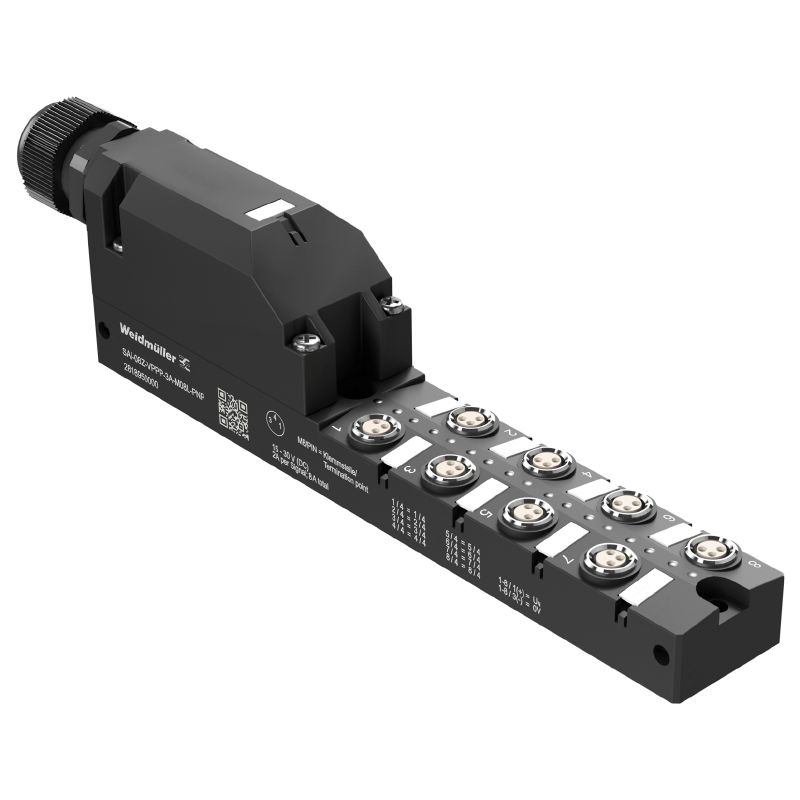

Pasywny rozdzielacz czujnik / element wykonawczy, M8, LED: Tak, Liczba biegunów: 3, Liczba gniazd stykowych: 8

Nr. produktu 2818950000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Produkty pokrewne 16
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Dane przyłącza Dane elektryczne Dane ogólne techniczne Dane materiałowe Dane techniczne kabla Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E141197

Ogólne dane zamówieniowe

Wersja
Pasywny rozdzielacz czujnik / element wykonawczy, M8, LED: Tak, Liczba biegunów: 3, Liczba gniazd stykowych: 8
Nr zam.
2818950000
Typ
SAI-08Z-VPPP-3A-M08L-PNP
GTIN (EAN)
4064675329978
Ilość
1 szt.

Wymiary i masa

Masa netto
10 g

Temperatury

Temperatura eksploatacyjna
-25 - 80°C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Dane przyłącza

Zewnętrzna średnica przewodu, min.
6 mm
Zewnętrzna średnica przewodu, maks.
12 mm
Dławnica kablowa
M 20
Rögzítési tartomány, névleges csatlakozás, min.
0,14 mm²
Zakres zaciskania, maks.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłączeniowy przewodu AWG, maks.
AWG 16
jednodrutowe, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
1,5 mm²
cienkodrutowe, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
1,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,14 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
0,75 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1,5 mm²
Distributor outlet
Rozdzielacz z pokrywą
Rodzaj przyłącza
PUSH IN

Dane elektryczne

Napięcie znamionowe, min.
15 V
Napięcie znamionowe, maks.
30 V
Maks. pojemność pojedynczego gniazda
4 A
prąd całkowity
6 A
Proud na signál
2 A
Electrical isolation available
Nie

Dane ogólne techniczne

Protection degree
IP67
Antal poler
3
Number of contact sockets
8
Ścieżka połączenia
M8
Grado de polución
3
화재 시 동작
V-0
LED
Tak
czujnik bezdotykowy LED
Tak
Kolor diody do funkcji eksploatacyjnej
zielony
LED colour for I/O function
żółty

Dane materiałowe

Materiał O-ringa
FKM
Podstawowy materiał obudowy
PBT
materiał rozdzielczy
tworzywo sztuczne
kolor obudowy
czarny (podobny do RAL 9005)
materiał uszczelniający pokrywę
FKM
Gniazdo śrubowe
CuZn, niklowany
Materiał styków
CuZn
Powierzchnia styku
pozłacany
Materiał podstawy styków
PBT (UL 94 V0)

Dane techniczne kabla

Conductor O.D., max.
12 mm
Diamètre extérieur du conducteur, min.
6 mm
Número de polos
3
Suitable for cable carriers
Nie

Klasyfikacje

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
