SAIL-M12GM12W-L-1.5PGR

Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 5, 1.5 m, macho, recto - conector hembra, 90°, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 2455280150

Propiedades

Datos generales para pedido

Versión	Cable para sensores y actuadores, Cable de conexión, M12 / M12, Número de polos : 5, 1.5 m, macho, recto - conector hembra, 90°, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
Código	2455280150
Tipo	SAIL-M12GM12W-L-1.5PGR
GTIN (EAN)	4050118470369
Cantidad	1 Pieza

Dimensiones y pesos

Peso neto

100 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme
REACH SVHC	Lead 7439-92-1

Datos técnicos del cable

Aceleración	5 m/s²
Aislamiento	PP
Apantallado	No
Apto para cadena de arrastre	Sí
Ciclos de flexión	10 Mio
Color de revestimiento	gris
Código de color	marrón blanco azul negro rosa
Diámetro exterior	8 mm ± 0.2 mm
Funda de conformidad con el estilo UL AWM	20939 (80 °C / 600 V)
Gama de temperatura, fija	-40...80 °C
Gama de temperatura, móvil	-30...80 °C
Halógenos	No
Longitud de cable	1,5 m
Longitud del conductor configurable	No
Material de la funda	PUR
Número de polos	5
Radio de flexión mín., con movimiento	7,5 x diámetro del cable
Radio de flexión mín., fijo	4 x diámetro del cable
Resistencia a chispas de soldadura	No
Resistente a las salpicaduras de soldadura	No
Reticulado por radiación	No
Sección del conductor	1,5 mm²
Velocidad	5 m/s

Datos técnicos generales

Ciclos de enchufado	≤ 100
Codificación	L-coded
Grado de polución	3
Intensidad nominal	16 A
LED	No
Material capotas	PUR
Par de apriete	M12: 0,8 - 1,2 Nm
puenteado	No
Rango de temperatura caja	-40 … +85 ° C
Resistencia de aislamiento	10⁸ Ω
Rosca de conexión	M12 / M12
Superficie de contacto	bañado en oro
Tensión nominal	50 V
Tipo de protección	IP65 IP67 atornillado
Versión	macho, recto - conector hembra, 90°

Propiedades eléctricas

Resistencia de aislamiento	10⁸ Ω
Tensión nominal	50 V

Normas generales

Conector norma	IEC 61076-2-111
N.º de certificado (cULus)	E257571

Normas

Conector norma

IEC 61076-2-111

Conector izquierdo

Clavija de conexión izquierda

M12, Codificación L, IP67, contacto macho, recto, Plástico, no apantallado

Conector derecho

Clavija de conexión derecha

M12, Codificación L, IP67, contacto hembra, acodado 90°, Plástico, no apantallado

Imágenes del producto

Imagen del producto-07	[MAM_Cumulus:33890](null)

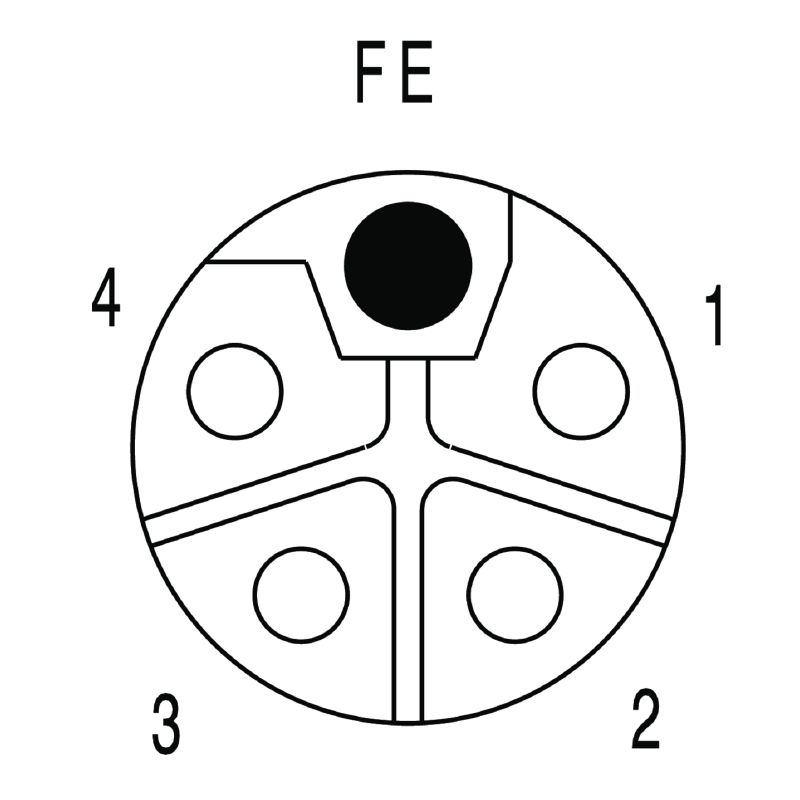

Título de ilustración-07	Esquema de conexiones
Título de ilustración-08	La herramienta perfecta: Screwty ^{® con función de par de apriete}

Descargas

Datos de ingeniería	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167042)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2455280150)
Notificación de cambio de producto	[PCN-PB46-20200713-00-A de](https://mdcop.weidmueller.com/mediadelivery/asset/900_165093) [PCN-PB46-20200713-00-A en](https://mdcop.weidmueller.com/mediadelivery/asset/900_165094)
Catálogo	[Catalogues in PDF-format](LINK/Catalog.html)
Folletos	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Clasificaciones

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11

Homologaciones

Homologaciones	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conformidad
UL File Number Search	[Sitio web UL](LINK/UL_search.html)
N.º de certificado (cULus)	E257571
