SAIL-VSA-DS-1.5U

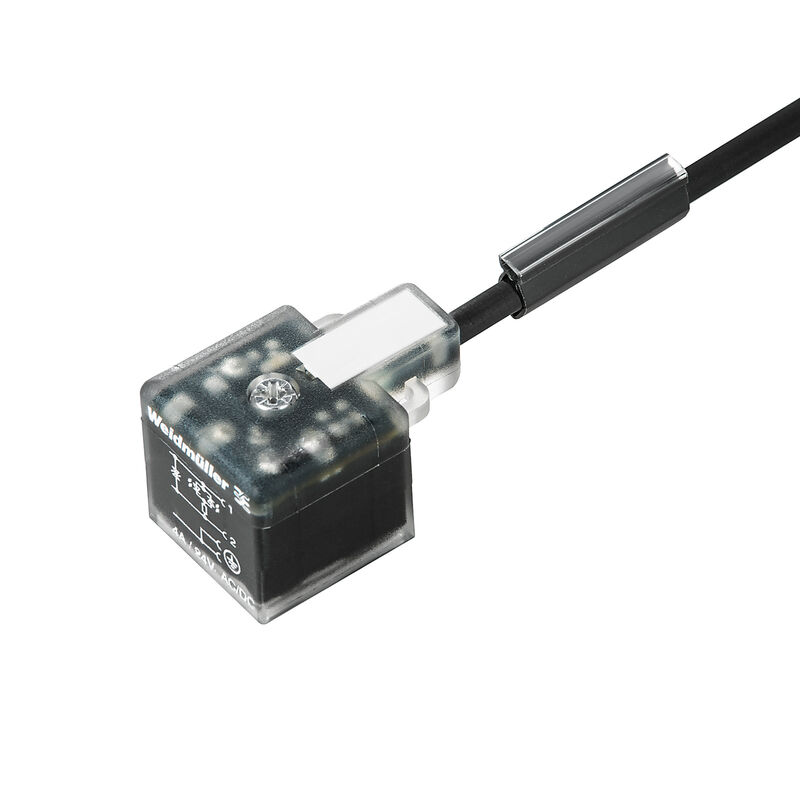

Valve cable (assembled), One end without connector - valve plug, Design A (18 mm), Cable length: 1.5 m, PUR, black (similar to RAL 9005)

N.º de artículo 1896990150
Descargar hoja de datos Wsparcie inżynieryjne
Productos relacionados 4
Approvals General ordering data Dimensions and weights Environmental Product Compliance Datos técnicos del cable Datos técnicos generales Classifications

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Versión
Valve cable (assembled), One end without connector - valve plug, Design A (18 mm), Cable length: 1.5 m, PUR, black (similar to RAL 9005)
Código
1896990150
Tipo
SAIL-VSA-DS-1.5U
GTIN (EAN)
4032248739189
Qty.
1 items

Dimensions and weights

Net weight
83,6 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Datos técnicos del cable

Aceleración
5 m/s²
Apantallado
No
Apto para cadena de arrastre
Sí
Color de revestimiento
Negro (similar a RAL 9005)
Código de color
azul
marrón
Verde/amarillo
negro
blanco
Diámetro exterior
5.2 mm ± 0.2 mm
Función PE
Yes
Gama de temperatura, fija
-40...90 °C
Gama de temperatura, móvil
-30...90 °C
Halógenos
No
Longitud de cable
1,5 m
Material de la funda
PUR
Número de polos
4 (3 + PE)
Radio de flexión mín., con movimiento
10 x cable diameter
Radio de flexión mín., fijo
5 x cable diameter
Resistencia a chispas de soldadura
No
Resistente a las salpicaduras de soldadura
No
Sección del conductor
0,34 mm²
Velocidad
200 m/s

Datos técnicos generales

Ciclos de enchufado
≥ 100
Codificación
Tipo A (18 mm)
Corriente nominal
4 A
Grado de polución
3
LED
Yes
Material capotas
TPU
Material de contacto
CuZn
Par de apriete
Mounting screw M3: 0.4 Nm
M12: 0.8 - 1.2 Nm
Rango de temperatura caja
-25…+80 °C
Tensión nominal
24 V
Tipo de protección
IP67
when screwed in
Versión
One end without connector - valve plug

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
