SAISWC-M-5A-4/9-M12-CG
SAISWC-M-5A-4/9-M12-CG
Dimensioned drawing
SAISWC-M-5A-4/9-M12-CG
Dimensioned drawing
SAISWC-M-5A-4/9-M12-CG
Pole scheme
M12 = A-coded
SAISWC-M-5A-4/9-M12-CG
Derating curve

SAISWC-M-5A-4/9-M12-CG

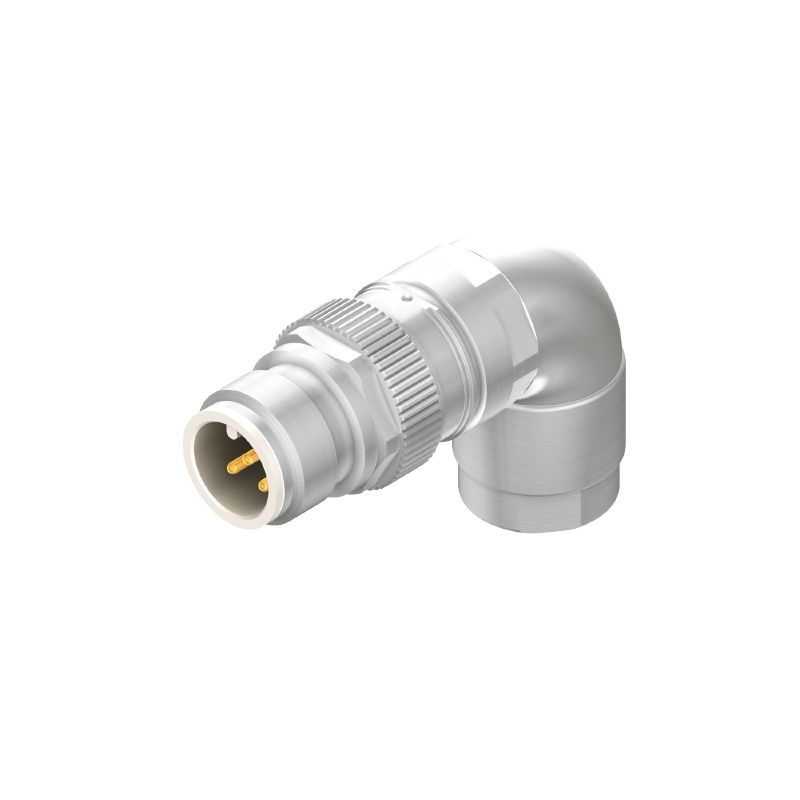

Field attachable connector, M12

Produkt ID 2672430000
Download datablad Engineering-support Produktdownloads
Tilbehør 5 Anvendte produkter 16
Approvals General ordering data Dimensions and weights Environmental Product Compliance Technical data customisable plug-in connectors General Info 표준 Classifications

Approvals

ROHS
Conform

General ordering data

Versión
Field attachable connector, M12
Código
2672430000
Tipo
SAISWC-M-5A-4/9-M12-CG
GTIN (EAN)
4050118765298
Qty.
1 Styk

Dimensions and weights

Diameter
14 mm
Net weight
29,5 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant with exemption
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Technical data customisable plug-in connectors

Ciclos de enchufado
≥ 250
Codificación
A-코딩
Conexión de apantallamiento
Tak
Corriente nominal
4 A
Diámetros de cable, max.
9 mm
Diámetros de cable, min.
4 mm
Grado de polución
3
Género del contacto
Male
LED
No
Material capotas
Cu alloy Ni plated
Material del anillo roscado
Brass, nickel-plated
Número de polos
5
Rango de temperatura caja
-40 … +85 ° C
Sección de conexión del conductor, max.
0,82 mm²
Sección de conexión del conductor, min.
0,08 mm²
Superficie de contacto
Gold-plated
Tensión nominal
50 V
Tipo de conexión
Crimp connection
Tipo de protección
IP67
when screwed in

General Info

Number of poles
5
Conexión 1
M12
Conexión 2
Crimp
Material capotas
Cu alloy Ni plated
Connection thread
M12
Contact surface
Gold-plated
Wire connection cross section, finely stranded, min.
0,08 mm²
Wire connection cross section, finely stranded, max.
0,82 mm²
Wire cross-section, solid, min.
0,08 mm²
Wire cross-section, solid, max.
0,82 mm²
Protection degree
IP67
when screwed in
Plugging cycles
≥ 250

표준

Conector norma
IEC 61076-2-101
Resistencia a vibraciones e impactos conforme a
EN 50155:2001
DIN EN 61373
Índice de inflamabilidad en vehículos sobre carriles
EN 45545 HL3

Classifications

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
