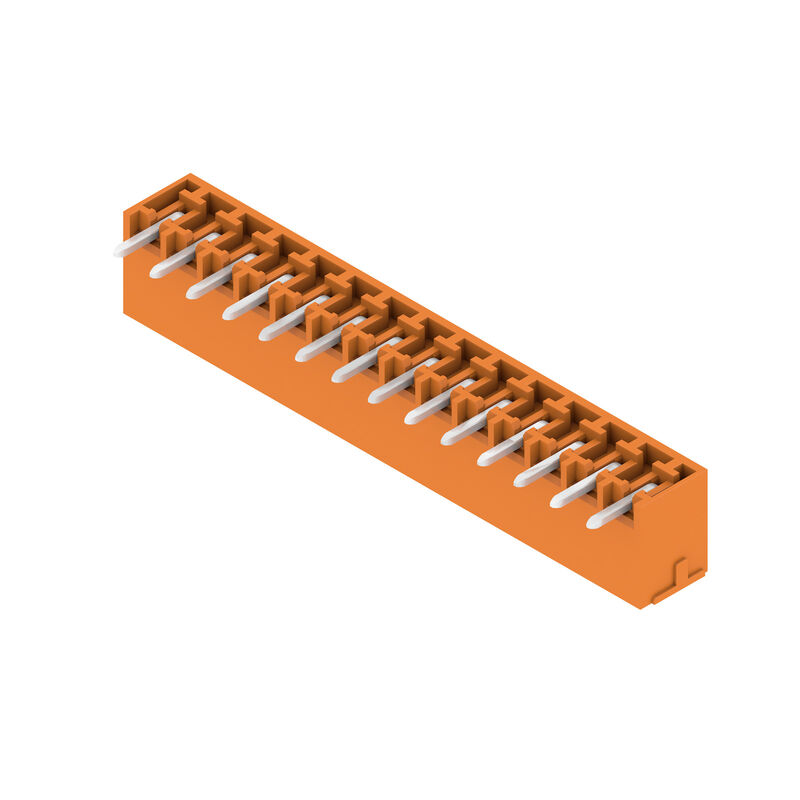

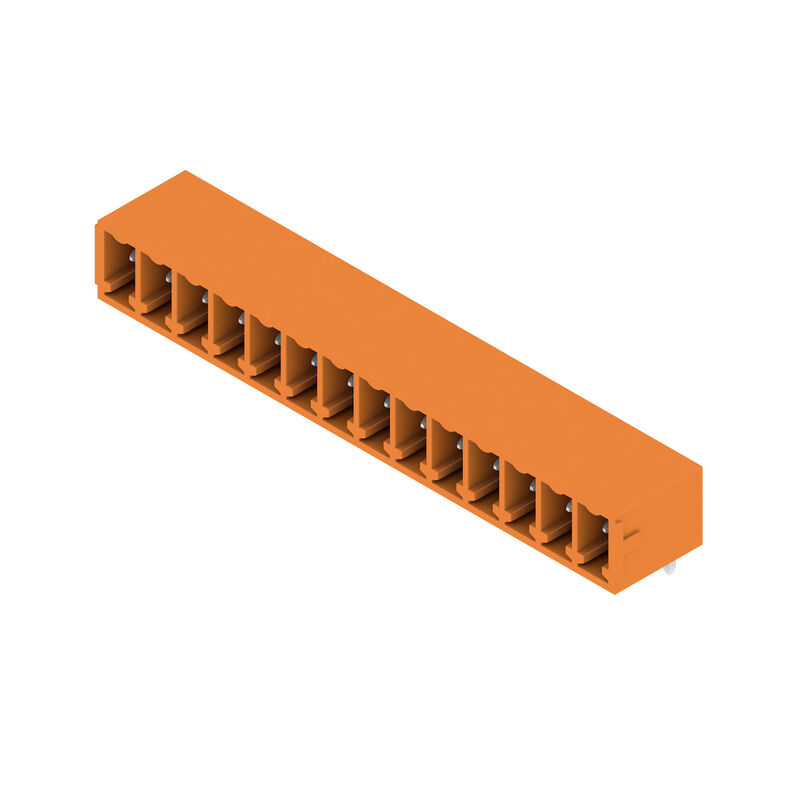

SC 3.81/14/270G 3.2SN OR BX
Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.81 mm, Número de polos: 14, 270°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
N.º de artículo
1037630000
Propiedades
| Versión | Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT, 3.81 mm, Número de polos: 14, 270°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja |
| Código | 1037630000 |
| Tipo | SC 3.81/14/270G 3.2SN OR BX |
| GTIN (EAN) | 4032248766246 |
| Cantidad | 50 Pieza |
| Valores característicos del producto |
IEC: 320 V / 17.5 A UL: 300 V / 10 A |
| Embalaje | Caja |
| Profundidad | 9,2 mm |
| Profundidad (pulgadas) | 0,362 inch |
| Altura | 10,3 mm |
| Altura (pulgadas) | 0,406 inch |
| Altura construcción baja | 7,1 mm |
| Anchura | 54,73 mm |
| Anchura (pulgadas) | 2,155 inch |
| Peso neto | 3,025 g |
| REACH SVHC | / |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| Familia del producto | OMNIMATE Signal - Serie BC/SC 3.81 |
| Tipo de conexión | Conexión de tarjetas |
| Montaje sobre placas c.i. | Conexión por soldadura THT |
| Paso en mm (P) | 3,81 mm |
| Paso en pulgadas (P) | 0,15 " |
| Angulo de salida | 270° |
| Número de polos | 14 |
| Número de terminales de soldadura por polo | 1 |
| Longitud del terminal de soldadura (l) | 3,2 mm |
| Tolerancia de longitud del pin de soldadura | 0 / -0,2 mm |
| Dimensiones del pin de soldadura |
d = 1,0 mm
octogonal |
| Dimensiones del pin de soldadura = d tolerancia | 0 / -0,03 mm |
| Diámetro de la perforación (D) | 1,2 mm |
| Tolerancia de diámetro de la perforación (D) | + 0,1 mm |
| L1 en mm | 49,53 mm |
| L1 en pulgadas | 1,95 " |
| Número de series | 1 |
| Número de filas de polos | 1 |
| Protección contra contacto según DIN VDE 57106 | no insertado con los dedos / insertado por presión de mano |
| Protección contra contacto según DIN VDE 0470 | IP 20 insertado / IP 10 no insertado |
| Resistencia de paso | ≤5 mΩ |
| Codificable | Sí |
| Fuerza de inserción/polo, máx. | 7 N |
| Fuerza de extracción/polo, máx. | 5 N |
| Materiales aislantes | PA GF |
| Color | naranja |
| Carta de colores (similar) | RAL 2000 |
| Grupo de materiales aislantes | II |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 550 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | estañado |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 120 °C |
| Gama de temperatura, montaje, min. | -25 °C |
| Gama de temperatura, montaje, max. | 120 °C |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 17,5 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 17 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 17,5 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 15,1 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 320 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 160 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 160 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 2,5 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 2,5 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 2,5 kV |
| Resistencia a corrientes de corta duración | 3 x 1s mit 76 A |
| Tensión nominal (Use Group B / CSA) | 300 V |
| Intensidad nominal (Use Group B / CSA) | 8 A |
| Instituto (cURus) | CURUS |
| Núm. de certificación (cURus) | E60693 |
| Tensión nominal (Use Group B / UL 1059) | 300 V |
| Tensión nominal (Use Group D / UL 1059) | 300 V |
| Intensidad nominal (Use Group B / UL 1059) | 10 A |
| Intensidad nominal (Use Group D / UL 1059) | 10 A |
| Referencia para valores de homologación | Las especificaciones son valores máximos; para más información, ver certificado de homologación. |
| Embalaje | Caja |
| Longitud de VPE | 153 mm |
| Anchura VPE | 90 mm |
| Altura de VPE | 38 mm |
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
