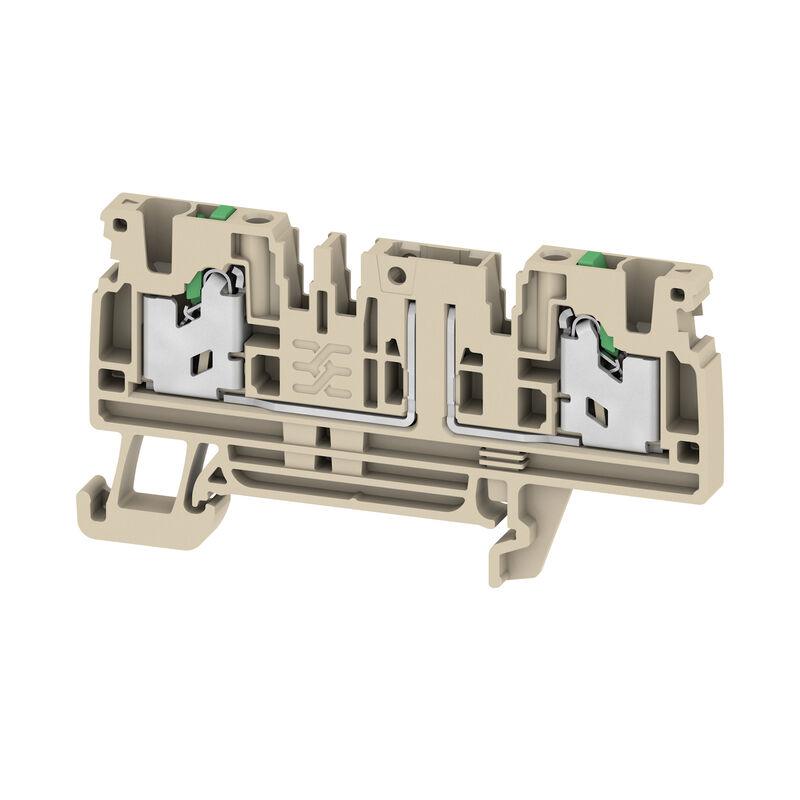

Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 2

Référence produit 3016710000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 95 Autres produits de la même gamme 162
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques du système Autres caractéristiques techniques Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Généralités Caractéristiques nominales Caractéristiques nominales selon UL Classifications

Agréments

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Ausfuehrung
Bloc de jonction de base pour la fiche avec composant, SNAP IN, 500, 20, 2
Best.-Nr.
3016710000
Típus
SDT 2.5 2C W/O DTLV
GTIN(EAN)
4099986926554
Qté.
50 Pièce

Dimensions et poids

Depth
36,5 mm
Profondeur (pouces)
1,437 inch
Magasság
77,5 mm
Hauteur (pouces)
3,051 inch
Szélesség
5,1 mm
Largeur (pouces)
0,201 inch
Poids net
10,23 g

Températures

Température d'utilisation permanente, min.
-60 °C
Température d'utilisation permanente, max.
130 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

기본 재질
Wemid
Colour
Beige foncé
Éléments d'actionnement de couleurs
vert
UL 94 éghetőségi osztály
V-0

Caractéristiques du système

Flasque de fermeture nécessaire
Oui
Nombre d'étages
1
Nombre de points de contact par étage
2
Etages internes pontés
Non
Fonction N
Non
Fonction PE
Non
Fonction PEN
Non

Autres caractéristiques techniques

Monteringstyp
monté
Open sides
droite
Вид крепления
TS 35
Проверенное на взрывозащищенность исполнение
Non
с фиксатором
Oui

Conducteur raccordable (autre raccordement)

결선 유형, 추가 결선
SNAP IN

Raccordement (raccordement nominal)

2,5 mm²
Avisoleringslängd
10 mm
Dimension de la lame
0,6 x 3,5 mm
Gauge to IEC 60947-1
A3
Nombre de raccordements
2
Plage de serrage, min.
0,34 mm²
Section de raccordement du conducteur, AWG, min.
AWG 22
Section de raccordement du conducteur, rigide, max.
2,5 mm²
Section de raccordement du conducteur, rigide, min.
0,34 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
2,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,34 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
2,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,34 mm²
Section de raccordement du conducteur, souple, max.
4 mm²
Section de raccordement du conducteur, souple, min.
0,34 mm²
Section de raccordement, semi-rigide, max.
2,5 mm²
Section de raccordement, semi-rigide, min.
0,34 mm²
Type of connection
SNAP IN
Направление соединения
en haut
Поперечное сечение подключаемого провода AWG, макс.
AWG 14

Généralités

결선 단면규격 AWG, 최대
AWG 14
결선 단면규격 AWG, 최소
AWG 22
표준 규격
DIN EN 60947-7-1

Caractéristiques nominales

정격 단면적
2,5 mm²
Tension nominale
500 V
정격 DC 전압
500 V
Névleges áram
20 A
Courant avec conducteur max.
20 A
Normes
DIN EN 60947-7-1
Résistance de passage selon CEI 60947-7-x
1,33 mΩ
Tension de choc nominale
6 kV
Puissance dissipée conformément à CEI 60947-7-x
0,77 mW
Classe di sovratensione
III
Grado di lordura
3

Caractéristiques nominales selon UL

Certificate No. (cURus)
E60693
Current size C (cURus)
20 A
Current size D (cURus)
5 A
Průřez vodiče min. (cURus)
22 AWG
Section max. du conducteur (cURus)
12 AWG
Strom Gr B (cURus)
20 A
Tension Gr B (cURus)
300 V
Tension Gr D (cURus)
600 V
Voltage size C (cURus)
300 V

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-07
ECLASS 15.0
27-25-01-07
