SL 7.62HP/08/180G 3.2SN BK BX
SL 7.62HP/08/180G 3.2SN BK BX

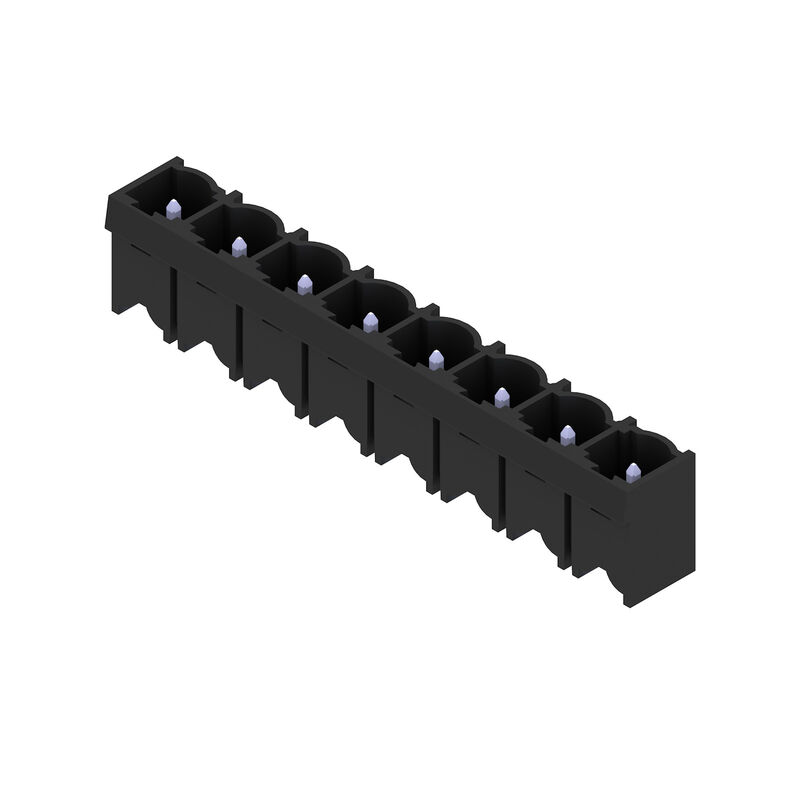

Изображение изделия
SL 7.62HP/08/180G 3.2SN BK BX

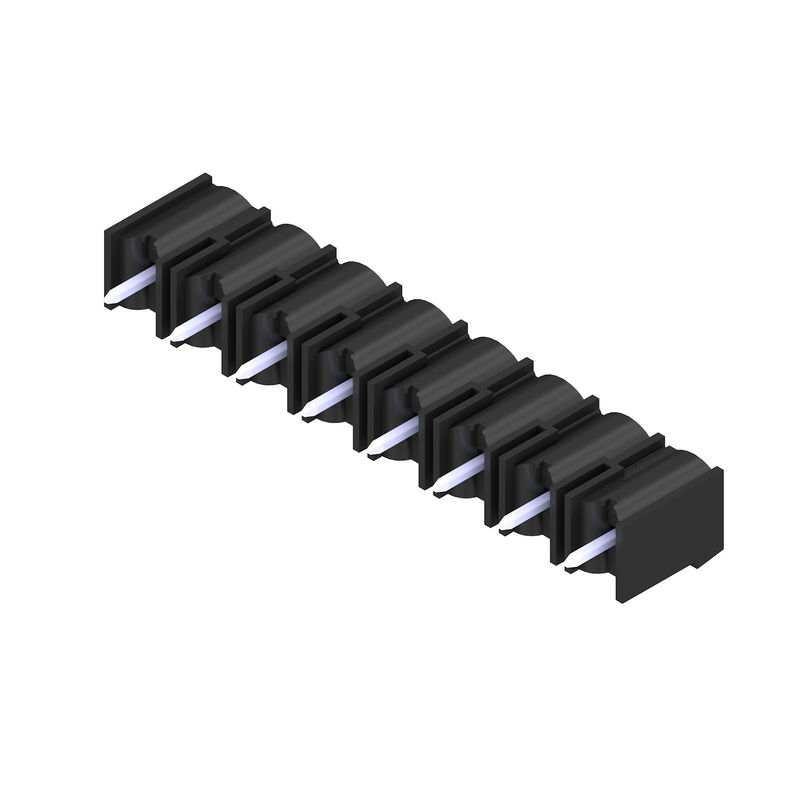

Изображение изделия
SL 7.62HP/08/180G 3.2SN BK BX
Dimensional drawing

SL 7.62HP/08/180G 3.2SN BK BX

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 7.62 mm, Количество полюсов: 8, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик

№ продукта 1049000000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Является эквивалентом 4 Связанные продукты 22
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 7.62 mm, Количество полюсов: 8, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик
Заказ №
1049000000
Тип
SL 7.62HP/08/180G 3.2SN BK BX
GTIN (EAN)
4032248786978
Кол.
50 Штука
Продуктное отношение
IEC: 630 V / 29 A
UL: 300 V / 20 A
Упаковка
Ящик

Размеры и массы

Глубина
8.4 mm
Глубина (дюймов)
0.331 inch
Высота
15 mm
Высота (в дюймах)
0.591 inch
Высота, мин.
11.8 mm
Ширина
60.14 mm
Ширина (в дюймах)
2.368 inch
Масса нетто
4.2 g

Температуры

Температура при длительном использовании, мин.
-25 °C
Температура при длительном использовании, макс.
100 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Углеродный след продукта
  • Производственный цикл:
    0,037 kg CO2 eq.

Системные характеристики

Product family
OMNIMATE Power — серия BL/SL 7.62HP
Type of connection
Соединение с платой
Mounting onto the PCB
Соединение THT под пайку
Pitch in mm (P)
7.62 mm
Pitch in inches (P)
0.3 "
Outgoing elbow
180°
Number of poles
8
Number of solder pins per pole
1
Solder pin length (l)
3.2 mm
Размеры выводов под пайку
1,0 x 1,0 mm
Размеры выводов под пайку = допуск d
+0,01 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1.4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 в мм
53.34 mm
L1 в дюймах
2.1 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением
Вид защиты
IP10
Кодируемый
Да
Циклы коммутации
25

Данные о материалах

Изоляционный материал
PBT
Цветовой код
черный
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Структура слоев соединения под пайку
1...3 µm Ni / 2...4 µm Sn матовый
Структура слоев штепсельного контакта
1...3 µm Ni / 2...4 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
29 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
26 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
25 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
21 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
630 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
500 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
6 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 180 A
Зазор, мин.
6.5 mm
Расстояние утечки, мин.
8.1 mm

Номинальные характеристики по CSA

Tensione nominale (Gruppo B / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
300 V
Rated voltage (Use group D / CSA)
600 V
Intensidad nominal (Use Group B / CSA)
20 A
Märkström (användargrupp C / CSA)
20 A
Rated current (Use group D / CSA)
5 A

Номинальные характеристики по UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Номинальное напряжение (группа использования C/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
600 V
Номинальный ток (группа использования B/UL 1059)
20 A
Номинальный ток (группа использования C/UL 1059)
20 A
Номинальный ток (группа использования D/UL 1059)
5 A
Clearance distance, min.
6.5 mm
Creepage distance, min.
11.2 mm
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Packaging
Ящик
VPE length
168 mm
VPE szélesség
121 mm
Hauteur VPE
42 mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
