Propiedades

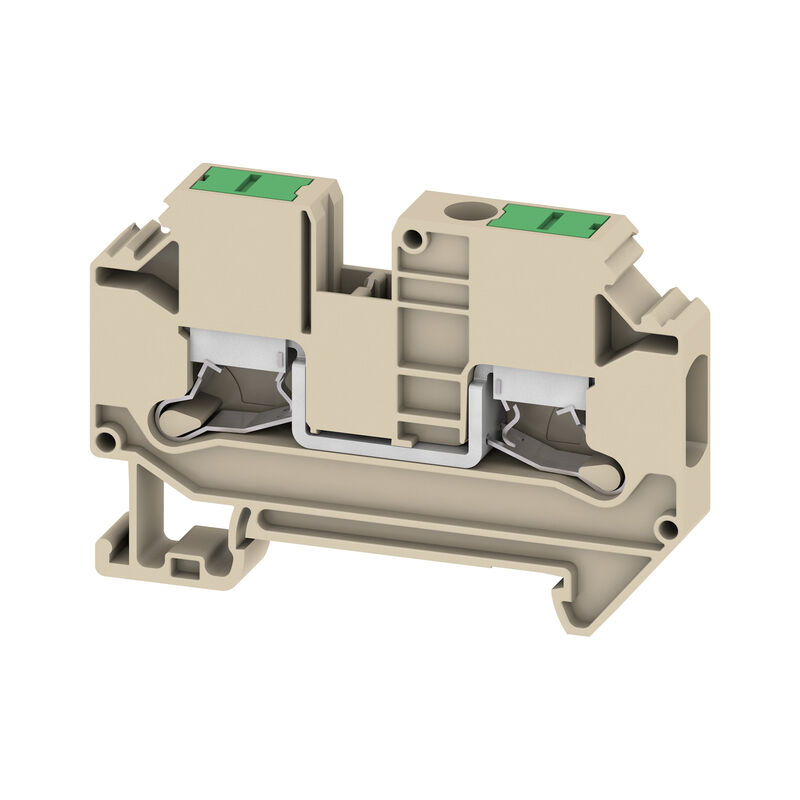

Versión | Bloque de bornes de paso, SNAP IN, Beige oscuro, 6 mm², 41 A, 1000 V, Número de conexiones: 2, Número de pisos: 1, TS 35, V-0, Wemid, 130 °C |
Código | 3037380000 |
Tipo | SL2C 6 |
GTIN (EAN) | 4099987000123 |
Cantidad | ST |
Profundidad | 42,2 mm |
Profundidad (pulgadas) | 1,661 inch |
Profundidad incl. carril DIN | 51,2 mm |
Altura | 62,8 mm |
Altura (pulgadas) | 2,472 inch |
Anchura | 8,2 mm |
Anchura (pulgadas) | 0,323 inch |
Peso neto | 16,02 g |
Temperatura de almacenamiento | -25 °C...60 °C |
Temperatura permanete de trabajo, min. | -60 °C |
Temperatura permanete de trabajo, max. | 130 °C |
Material | Wemid |
Color | Beige oscuro |
Color componentes de accionamiento | verde |
Grado inflamabilidad según UL 94 | V-0 |
Tapa final obligatoria | Sí |
Número de potenciales | 1 |
Número de pisos | 1 |
Número de puntos de embornado por piso | 2 |
Número de potenciales por piso | 1 |
Pisos internos puenteados | No |
Conexión PE | No |
Carril | TS 35 |
Función N | No |
Función PE | No |
Función PEN | No |
Lados abiertos | derecha |
Tipo de fijación | enclavado |
Tipo de montaje | TS 35 |
Versión a prueba de explosivos | No |
Tipo de conexión, conexión adicional | SNAP IN |
Calibre según 60 947-1 | A5 |
Dimens. caña destornillador | 1,0 x 5,5 mm |
Dirección de conexión | lateral |
Longitud de desaislado | 12 mm |
Número de conexiones | 2 |
Sección de conexión del conductor AWG, min. | AWG 20 |
Sección de conexión del conductor AWG, máx. | AWG 8 |
Sección de conexión del conductor, flexible, max. | 10 mm² |
Sección de conexión del conductor, flexible, mín. | 1,5 mm² |
Sección de embornado, máx. | 10 mm² |
Sección de embornado, mín. | 0,5 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 6 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín. | 1,5 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx. | 6 mm² |
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín. | 1,5 mm² |
Sección del conductor, semirrígido, máx. | 10 mm² |
Sección del conductor, semirrígido, mín. | 1,5 mm² |
Sección transversal de conductor, núcleo rígido, máx. | 10 mm² |
Sección transversal de conductor, núcleo rígido, mín. | 0,5 mm² |
Terminal tubular doble, max. | 4 mm² |
Terminal tubular doble, min. | 1,5 mm² |
Tipo de conexión | SNAP IN |
Corriente Gr B (CSA) | 40 A |
Corriente Gr C (CSA) | 40 A |
Núm. de certificación (CSA) | 1256475-213329 |
Sección máx. del conductor (CSA) | 8 AWG |
Sección mín. del conductor (CSA) | 14 AWG |
Tensión Gr B (CSA) | 600 V |
Tensión Gr C (CSA) | 600 V |
Carril | TS 35 |
Normas | IEC 60947-7-1 |
Sección de conexión del conductor AWG, min. | AWG 20 |
Sección de conexión del conductor AWG, máx. | AWG 8 |
Sección nominal | 6 mm² |
Tensión nominal | 1.000 V |
Tensión nominal para bornes contiguos | 1.000 V |
Tensión nominal DC | 1.000 V |
Intensidad nominal | 41 A |
Corriente en conductor máximo | 41 A |
Normas | IEC 60947-7-1 |
Resistencia de paso según IEC 60947-7-x | 0,78 mΩ |
Sobretensión de choque nominal | 8 kV |
Pérdida de potencia según la norma IEC 60947-7-x | 1,31 mW |
Categoría de sobretensión | III |
Grado de polución | 3 |
Núm. de certificación (cURus) | E60693 |
Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_320011) |
Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-01 |
ECLASS 14.0 | 27-25-01-01 |
Homologaciones | ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) |
UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
Núm. de certificación (cURus) | E60693 |
