SV-SMT 7.62HP/02/90G SC/8 2.6SN BX

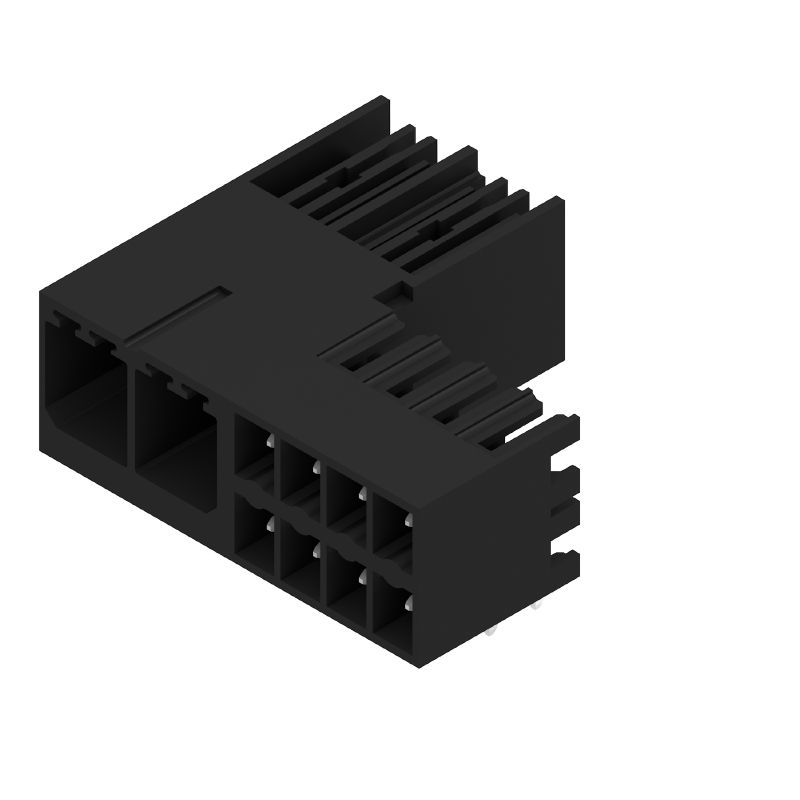

Produktillustration
SV-SMT 7.62HP/02/90G SC/8 2.6SN BX
Produktillustration
SV-SMT 7.62HP/02/90G SC/8 2.6SN BX
Dimensional drawing

SV-SMT 7.62HP/02/90G SC/8 2.6SN BX

Kretskortsstickanslutning, Stiftlist, stängd på sidan, THT/THR lödanslutning, 7.62 mm, Antal poler: 2, 90°, Lödstiftlängd (l): 2.6 mm, förtennad, svart, Box

Produkt-ID 2529040000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 1 Använda produkter 12
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt UL 1059 Packaging Tekniska data Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftlist, stängd på sidan, THT/THR lödanslutning, 7.62 mm, Antal poler: 2, 90°, Lödstiftlängd (l): 2.6 mm, förtennad, svart, Box
Art.nr.
2529040000
Typ
SV-SMT 7.62HP/02/90G SC/8 2.6SN BX
GTIN (EAN)
4050118675009
Förp.
60 items
Produktparametrar
IEC: 1000 V / 41 A
UL: 300 V / 33 A
Förpackning
Box

Mått och vikter

Djup
28,3 mm
Byggdjup (tum)
1,114 inch
Höjd
14 mm
Bygghöjd (tum)
0,551 inch
Höjd lägstbyggande
11,4 mm
Bredd
31,45 mm
Byggbredd (tum)
1,238 inch
Nettovikt
3 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemparametrar

Product family
OMNIMATE Power – serie BV/SV 7.62HP
Type of connection
Kretskortanslutning
Mounting onto the PCB
THT/THR lödanslutning
Delning i mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Anslutningsvinkel
90°
Number of poles
2
Number of solder pins per pole
2
Solder pin length (l)
2,6 mm
Tolerans för stiftlängd
+0,1 / -0,3 mm
Dimensioner för lödstift
0,8 x 1,0 mm
Diamètre du trou d'implantation (D)
1,4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1(mm)
7,62 mm
L1 in inches
0,3 "
L2 i mm
11,43 mm
L2 i tum
0,45 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
safe to back of hand above the printed circuit board
Beröringsskydd enligt DIN VDE 0470
IP 20
Genomgångsmotstånd (6)
2,00 mΩ
Koderbar
Ja
Max. instickskraft/pol
12 N
Max. dragkraft/pol
7 N

Materialdata

Isoleringsmaterial
PA 9T
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
II
CTI (Comparative Tracking Index)
≥ 500
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Skiktstruktur för lödanslutningen
1...3 µm Ni / 4...6 µm Sn matt
Skiktstruktur för stiftkontakten
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
130 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
130 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
41 A
Märkström, max. antal poler (Tu=20°C)
41 A
Märkström, min. antal poler (Tu=40°C)
41 A
Märkström, max. antal poler (Tu=40°C)
41 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
630 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
630 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
6 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
6 kV
Korttidströmhållfasthet
3 x 1s mit 420 A

Märkdata enligt UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
33 A
Rated current (Use group C / UL 1059)
33 A
Courant nominal (groupe d'utilisation D / UL 1059)
5 A
Creepage distance, min.
9,6 mm
Hinweis zu den Zulassungswerten
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.
Vzdušná vzdálenost, min.
6,9 mm

Packaging

Förpackning
Box
VPE-längd
338 mm
VPE-bredd
130 mm
VPE-höjd
33 mm

Tekniska data

Pitch in mm (hybrid)
  • nominell:
    3,81 mm
  • Hybridkomponent:
    Signal
Delning i mm (Signal)
3.81 mm
Raster in Zoll (Hybrid)
  • nominell:
    0,15 "
  • Hybridkomponent:
    Signal
Delning i tum (Signal)
0.15 "
Pole count (hybrid)
  • nominell:
    8
  • Hybridkomponent:
    Signal
Antal poler (Signal)
8
Antal lödstift per pol (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    1
Antal lödstift per pol (Signal)
1
Solder pin dimensions (hybrid)
  • Dimensioner för lödstift:
    0,8 x 0,8 mm
  • Hybridkomponent:
    Signal
Dimensioner för lödstift
0,8 x 0,8 mm
Dimensioner för lödstift = d-tolerans (hybrid)
  • Dimensioner för lödstift = d-tolerans:
    • Undre tolerans med prefix (visar minimum):
      -0,03
    • Övre tolerans med prefix (visar maximum):
      +0,01
    • Tolerans, enhet:
      mm
  • Hybridkomponent:
    Signal
Dimensioner för lödstift = d-tolerans
-0,03 / +0,01 mm
Diameter of solder eyelet (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    1,3 mm
PCB håldiameter (Signal)
1.3 mm
Tolerance of the diameter of the solder eyelet (hybrid)
  • Hybridkomponent:
    Signal
  • Tolerans diameter bestyckningshål (D):
    ± 0,1 mm
PCB håldiametertolerans (Signal)
± 0,1 mm
L2 in mm
11,43 mm
L2 in inch
0,45 "
Number of rows (hybrid)
  • Hybridkomponent:
    Signal
Antal rader (Signal)
2
Contact material (hybrid)
  • Hybridkomponent:
    Signal
  • Kontaktmaterial:
    CuMg
Kontaktmaterial (Signal)
CuMg
Contact surface (hybrid)
  • Hybridkomponent:
    Signal
  • Kontaktyta:
    förtennad
Kontaktyta (Signal)
förtennad
Layer structure of the solder connection (hybrid)
  • Skiktstruktur för lödanslutningen:
    • Material:
      Ni
    • Skiktets styrka:
      • min.:
        1 µm
      • max.:
        3 µm
    • Material:
      Sn
    • Skiktets styrka:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybridkomponent:
    Signal
Skiktstruktur för lödanslutningen (signal)
1-3 µm Ni / 4-8 µm Sn
Structure en couches du contact mâle (hybride)
  • Skiktstruktur för stiftkontakten:
    • Material:
      Ni
    • Skiktets styrka:
      • min.:
        1 µm
      • max.:
        3 µm
    • Material:
      Sn
    • Skiktets styrka:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybridkomponent:
    Signal
Skiktstruktur för stiftkontakten (signal)
1-3 µm Ni / 4-8 µm Sn
Tensione di dimensionamento per classe di sovratensione / grado di lordura di livello II/2 (ibrido)
  • Hybridkomponent:
    Signal
  • nominell:
    320 V
Märkspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal)
320 V
Märkspänning för överspänningsklass/nedsmutsningsgrad nivå III/2 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    160 V
Märkspänning för överspänning klass/nedsmutningsgrad nivå III/2 (Signal)
160 V
Märkspänning för överspänningsklass/nedsmutsningsgrad nivå III/3 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    160 V
Märkspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal)
160 V
과전압 등급/오염 심각도 II/2에 대한 정격 임펄스 전압 (하이브리드)
  • Hybridkomponent:
    Signal
  • nominell:
    2,5 kV
Märkstötspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal)
2.5 kV
Märkstötspänning för överspänning klass/nedsmutsningsgrad nivå III/2 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    2,5 kV
Märkstötspänning för överspänning klass/nedsmutningsgrad nivå III/2 (Signal)
2.5 kV
Märkstötspänning för överspänning klass/nedsmutsningsgrad nivå III/3 (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    2,5 kV
Märkstötspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal)
2.5 kV
Korttids strömtålighet (hybrid)
  • Korttidströmhållfasthet:
    3 x 1s mit 80 A
  • Hybridkomponent:
    Signal
Kortvarigt motstånd strömbeständighet (Signal)
3 x 1s mit 80 A
Krypavstånd (hybrid)
  • Hybridkomponent:
    Signal
  • min.:
    4,38 mm
Luftavstånd (hybrid)
  • Hybridkomponent:
    Signal
  • min.:
    3,6 mm
Märkspänning (användargrupp B / CSA) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    300 V
Märkspänning (användargrupp B / CSA) (Signal)
300 V
Märkspänning (användargrupp C / CSA) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    50 V
Märkspänning (användargrupp C / CSA) (Signal)
50 V
Märkström (användargrupp B / CSA) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    9 A
Märkström (användargrupp B / CSA) (Signal)
9 A
Märkström (användargrupp C / CSA) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    9 A
Märkström (användargrupp C / CSA) (Signal)
9 A
Märkström (användargrupp D / CSA) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    9 A
Märkström (användargrupp D / CSA) (Signal)
9 A
Märkspänning (användargrupp B / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    300 V
Märkspänning (användargrupp B / UL 1059) (Signal)
300 V
Märkspänning (användargrupp C / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    50 V
Märkspänning (användargrupp C / UL 1059) (Signal)
50 V
Märkspänning (användargrupp D / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    300 V
Märkspänning (användargrupp D / UL 1059) (Signal)
300 V
Märkström (användargrupp B / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    5 A
Märkström (användargrupp B / UL 1059) (Signal)
5 A
Märkström (användargrupp C / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal
  • nominell:
    5 A
Märkström (användargrupp C / UL 1059) (Signal)
5 A
Märkström (användargrupp D / UL 1059) (hybrid)
  • Hybridkomponent:
    Signal

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Tekniska data avser effektkontakterna
• Tekniska data för signalkontakter: 50 V/5 A, avisoleringslängd 8 mm
• Märkström relaterad till märkarea och min. antal poler.
• Ritningsuppgift: P1=7,62 mm; P2=3,81 mm
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
