Propiedades
Versión | Interfaz, RS, 2 x AKB (50P), LP2N 5.08mm |
Código | 1395370000 |

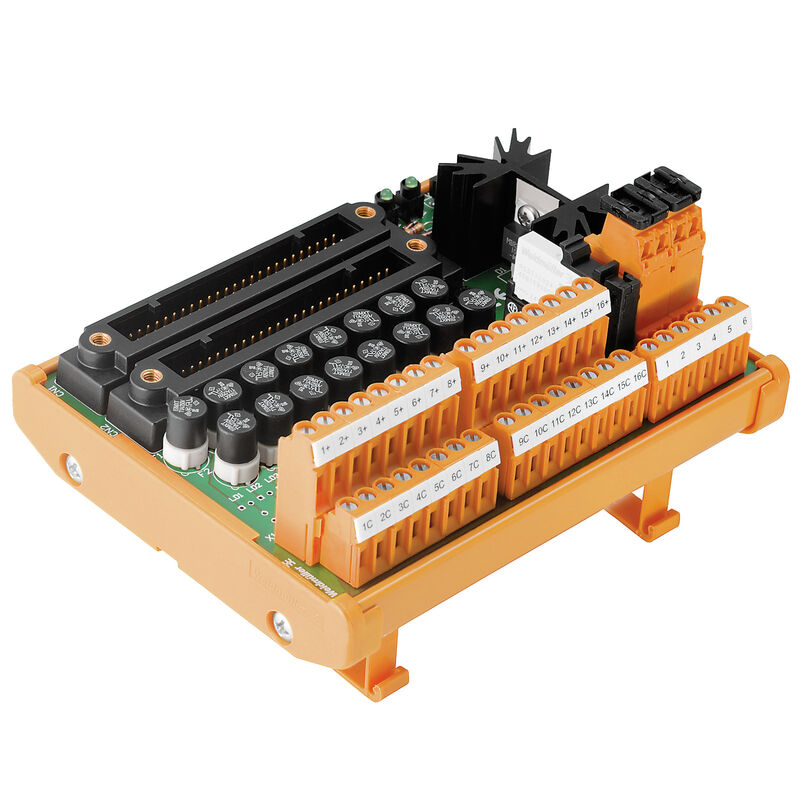

Tipo | TBY-SDV144-F-PS-2KB-S |
GTIN (EAN) | 4050118207217 |
Cantidad | 1 Pieza |
Disponible hasta | 20.05.2014 |
Profundidad | 80 mm |
Profundidad (pulgadas) | 3,15 inch |
Altura | 109 mm |
Altura (pulgadas) | 4,291 inch |
Anchura | 134 mm |
Anchura (pulgadas) | 5,276 inch |
Peso neto | 308 g |
Temperatura de almacenamiento | -40...85 °C |
Temperatura de servicio | -25...70 °C |
Estado de cumplimiento de la directiva RoHS | Conforme con exención |
Exención RoHS (si procede/conocida) | 6c, 7cI |
REACH SVHC | Lead 7439-92-1 |
SCIP | 7b305775-bf96-40a0-9bb6-8abdb4644a87 |
Indicación de estado LED por canal | No |
Desconexión por canal | No |
Tipo de punto de prueba | No |
Interruptores | No |
Fusible por canal | 100 mA |
Indicación de estado LED de alimentación | Verde |
Fusible de tensión de alimentación | 2 A |
Conexión (lado campo) | LP2N 5.08mm |
Conexión (lado de control) | 2 x AKB (50P) |
Número de polos (lado de control) | 50 polos macho |
Tensión de servicio | 24 V DC |
Corriente máxima por canal | 1 A |
Intensidad nominal total | 1 A |
Tensión de aislamiento nominal | < 50 V AC |
Categoría de sobretensión | III |
Grado de polución | 2 |
Tensión de impulso(1,2/50µs) | 0,8 kV |
Tensión de prueba de aislamiento AC | 0,35 kV |
Flexible, máx. H05(07) V-K | 4 mm² |
Flexible, mín. H05(07) V-K | 0,5 mm² |
Longitud de desaislado | 6 mm |
Par de apriete, máx. | 0,6 Nm |
Par de apriete, mín. | 0,5 Nm |
Rígido, máx. H05(07) V-U | 6 mm² |
Rígido, mín. H05(07) V-U | 0,5 mm² |
Sección de conductor máx., AWG | AWG 12 |
Sección de conductor mín., AWG | AWG 26 |
Sección de embornado, máx. | 6 mm² |
Sección de embornado, mín. | 0,13 mm² |
Sección para puntera con collar de plástico, min. | 0,5 mm² |
Sección para puntera, max. | 2,5 mm² |
Terminales con aislamiento de plástico, máx. | 2,5 mm² |
Tipo de conexión | Conexión brida-tornillo |
Tipo de conexión | Conexión brida-tornillo |
Sección de embornado, mín. | 0,13 mm² |
Sección de embornado, máx. | 6 mm² |
Rígido, mín. H05(07) V-U | 0,5 mm² |
Firme, máx. H05(07) V-U | 6 mm² |
Flexible, mín. H05(07) V-K | 0,5 mm² |
Flexible, máx. H05(07) V-K | 4 mm² |
Sección para puntera, max. | 2,5 mm² |
Flexible con manguito, mín. | 2,5 mm² |
Sección para puntera con collar de plástico, max. | 0,5 mm² |
Sección del conductor, mín., AWG | AWG 12 |
Sección del conductor, máx., AWG | AWG 26 |
Par de apriete, mín. | 0,5 Nm |
Par de apriete, máx. | 0,6 Nm |
Longitud de desaislado | 6 mm |
Notificación de cambio de producto | [20220523 Technical change to TBY interfaces](https://mdcop.weidmueller.com/mediadelivery/asset/900_257203) |
Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
ETIM 8.0 | EC002780 |
ETIM 9.0 | EC002780 |
ECLASS 9.0 | 27-14-11-52 |
ECLASS 9.1 | 27-14-11-52 |
ECLASS 10.0 | 27-14-11-52 |
ECLASS 11.0 | 27-14-11-52 |
ECLASS 12.0 | 27-14-11-52 |
ECLASS 13.0 | 27-14-11-52 |
ECLASS 14.0 | 27-14-11-52 |
Homologaciones | ![CE](/picture/CE.gif) |
ROHS | Conformidad |
