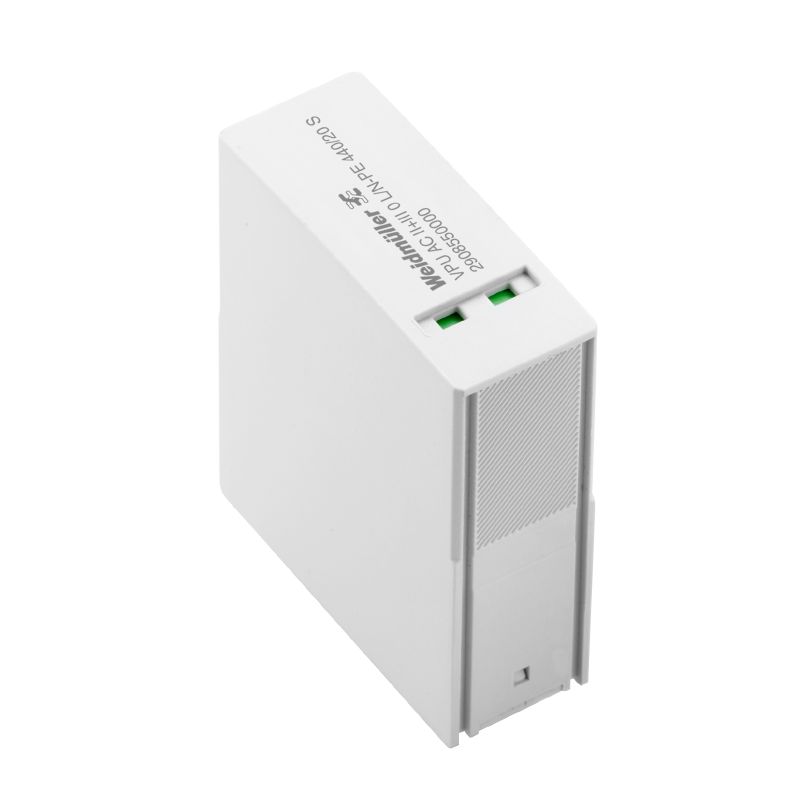

VPU AC II+III 0 L/N-PE 440/20 S
VPU AC II+III 0 L/N-PE 440/20 S
Símbolo eléctrico
Schematic circuit diagram

VPU AC II+III 0 L/N-PE 440/20 S

Descargador de sobretensión, Baja tensión, Descargador de repuesto, TN-S, TT

N.º de artículo 2908550000
Descargar hoja de datos Descargas de productos
Accesorios 1 es accesorio de 4 Productos relacionados 3
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos generales Coordenadas del aislamiento según EN 50178 Datos nominales IEC / EN Datos de conexión Datos eléctricos Datos generales Garantía Indicación importante Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Versión
Descargador de sobretensión, Baja tensión, Descargador de repuesto, TN-S, TT
Código
2908550000
Tipo
VPU AC II+III 0 L/N-PE 440/20 S
GTIN (EAN)
4099986190979
Cantidad
1 Pieza

Dimensiones y pesos

Profundidad
54 mm
Profundidad (pulgadas)
2,126 inch
Altura
45,3 mm
Altura (pulgadas)
1,783 inch
Anchura
18 mm
Anchura (pulgadas)
0,709 inch
Peso neto
75,5 g

Temperaturas

Temperatura de servicio
-40 °C...85 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos generales

Altitud de funcionamiento
≤ 2000 m
Carril de montaje
TS 35
Color
gris
Diseño
Cajas de instalación; 1 TE
Insta IP20
Grado inflamabilidad según UL 94
V-0
Indicación óptica de funcionamiento
verde = OK; rojo = descargador defectuoso, sustituir
Segmento
Distribución eléctrica
Tipo de protección
IP20 en funcionamiento
Versión
Descargador de repuesto

Coordenadas del aislamiento según EN 50178

Categoría de sobretensión
III
Grado de polución
2

Datos nominales IEC / EN

Capacidad nominal de corriente de cortocircuito ISCCR
25 kA
Clase de requisitos según IEC 61643-11
Tipo II
Tipo III
Clase de requisitos según la norma EN 61643-11
T2
T3
Contacto de aviso
No
Corriente de descarga Imáx. (8/20µs) conductor PE
20 kA
Corriente de fuga (tipo III)
3 kA
Corriente de fuga In (8/20µs) conductor-PE
10 kA
Fusible de soporte integrado
No
Nivel de protección Up at IN (L/N-PE)
≤ 1,7 kV
≤ 1,4 kV
Nivel de protección Up at IN (N-PE)
≤ 1,5 kV
Normas
IEC 61643-11
EN 61643-11
Número de polos
1
Protección por fusible
No se requiere fusible ≤ 100 A gG
Red de baja tensión
TN-S
TT
Sobretensión temporal - TOV
440 V
Tensión continua máxima, Uc (AC)
440 V
Tensión de choque combinado UOC
6 kV
Tensión nominal (AC)
230 V
Tiempo de respuesta / tiempo de recuperación
≤ 25 ns
Tipo de tensión
AC
Zona de frecuencia, max.
60 Hz
Zona de frecuencia, min.
50 Hz
Nivel de protección Arriba en IN (L-PE) (tipo III)
≤1 kV

Datos de conexión

Sección de conexión del conductor PE, macizo, máx.
35 mm²
Sección de conexión del conductor PE, semirrígido, máx.
35 mm²
Técnica de conexión de conductores
Conexión brida-tornillo
Tipo de conexión
Conexión brida-tornillo
Longitud de desaislado, conexión nominal
15 mm
Sección de conexión del conductor, rígido, min.
2,5 mm²
Sección de conexión del conductor, rígido, max.
10 mm²
Sección de conexión del conductor, flexible, mín.
2,5 mm²
Sección de conexión del conductor, flexible, max.
6 mm²
Sección del conductor, semirrígido, mín.
2,5 mm²
Sección del conductor, semirrígido, máx.
10 mm²

Datos eléctricos

Tipo de tensión
AC

Datos generales

Número de polos
1
Tipo de protección
IP20 en funcionamiento
Color
gris

Garantía

Período
5 años

Indicación importante

Información de producto
Cuando se usa en aplicaciones CC; utilizar el fusible de SIBA tipo NH2XL aR/aSF DC 1500 V

Clasificaciones

ETIM 7.0
EC000941
ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 12.0
27-17-12-02
ECLASS 13.0
27-17-12-02
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
