VPU PV I+II 0M 1500

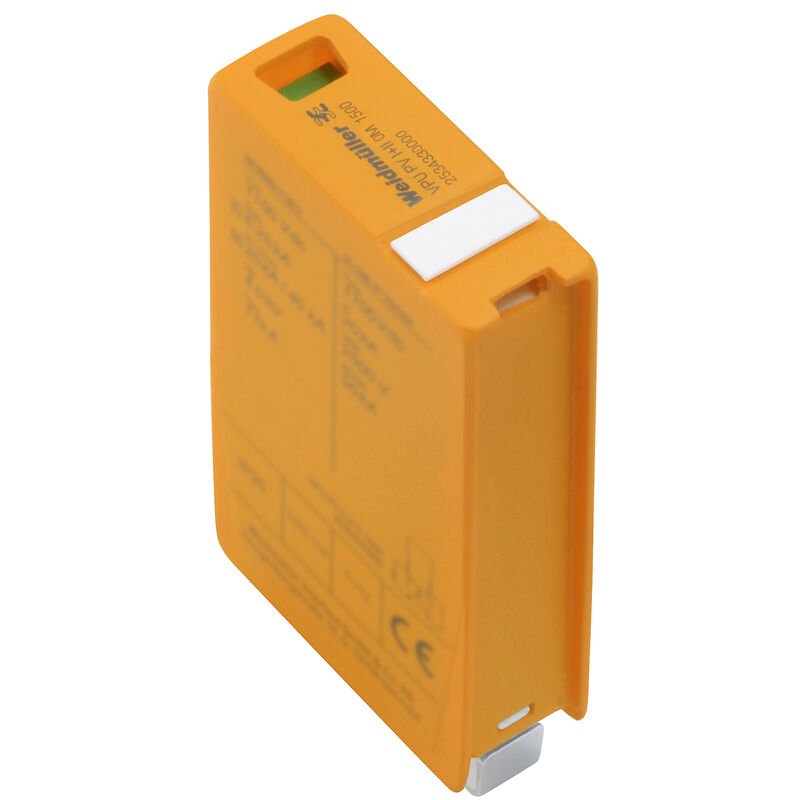

Product image
VPU PV I+II 0M 1500
Electric symbol
Schematic circuit diagram

VPU PV I+II 0M 1500

Разрядник для защиты от перенапряжения, Низкое напряжение, Аксессуар, Запасной разрядник

№ продукта 2534330000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 3 Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Расчетные данные UL General data Isolationskoordinater enligt EN 50178 Photovoltaic technical data Jmenovité údaje IEC / EN Размеры Электрические параметры Общие параметры Гарантия Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E354261

Основные данные для заказа

Version
Разрядник для защиты от перенапряжения, Низкое напряжение, Аксессуар, Запасной разрядник
Order No.
2534330000
Type
VPU PV I+II 0M 1500
GTIN (EAN)
4050118546002
Qty.
9 Штука

Размеры и массы

Depth
73,5 mm
Глубина (дюймов)
2,894 inch
Height
45 mm
Высота (в дюймах)
1,772 inch
Width
18 mm
Ширина (в дюймах)
0,709 inch
Масса нетто
67 g

Температуры

Storage temperature
-40 °C...85 °C
Operating temperature
-40 °C...85 °C
Влажность
Отн. влажность 5–95 %

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Расчетные данные UL

Ambient temperature (operational), max.
85 °C
Rated Voltage UN
750 V
SCCR
65 kA
In
20 kA
Категория
SPD TYPE 1CA
Температура окружающей среды (рабочая), мин.
-40 °C
Сертификат № (cURus)
E354261
VPR ( DC+/DC-)
4.000 V
Тип напряжения
DC

General data

Colour
orange
Design
Installation housing; 1TE
Operating altitude
<4,000 m, vedi istruzioni d’uso
Optical function display
grön = ok, röd = avledare defekt, byt ut
Protection degree
IP20
UL 94 flammability rating
V-0
Version
Запасной разрядник

Isolationskoordinater enligt EN 50178

Pollution severity
2
Surge voltage category
III

Photovoltaic technical data

Discharge current In (8/20 µs)
20 kA
Lightning test current Iimp (10/350 µs)
5 kA
Operating height in the grounded PV system
≤ 2000 м
Protection level Up (+/- , -/PE , +/PE)
≤ 5,0 kV
PV system voltage, max. Ucpv
1.500 V
Requirements class
Tipo I/II
Short-circuit curent ISCPV
11.000 A
Standards
EN 61643-31
EN 50539-11
UL 1449
Total discharge current Itotal ( 8/20µs)
40 kA
Total discharge current Itotal (10/350µs)
10 kA

Jmenovité údaje IEC / EN

Energy coordination (≤10 m)
Type I
Type II
Type III
Fuse protection
No
Integrated back-up fuse
No
Leakage current at Un
30 µA
Lightning test current Iimp (10/350 µs)
5 kA
Number of poles
1
Response time / fallback time
≤ 25 ns
Signalling contact
Нет
SPD type
T1
T2
Standards
EN 61643-31
EN 50539-11
UL 1449
Voltage type
DC

Размеры

Stripping length
18 mm
Type of connection
втычной
Сечение подключаемого провода, одножильного, мин.
1,5 mm²
Сечение подключаемого проводника, однопроволочного, макс.
35 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
35 mm²

Электрические параметры

Voltage type
DC

Общие параметры

Number of poles
1
Protection degree
IP20
Цветовой код
оранжевый

Гарантия

Time interval
5 лет

Классификации

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-14-03
ECLASS 15.0
27-17-14-03
