VPU PV I+II 5 0 1500
VPU PV I+II 5 0 1500

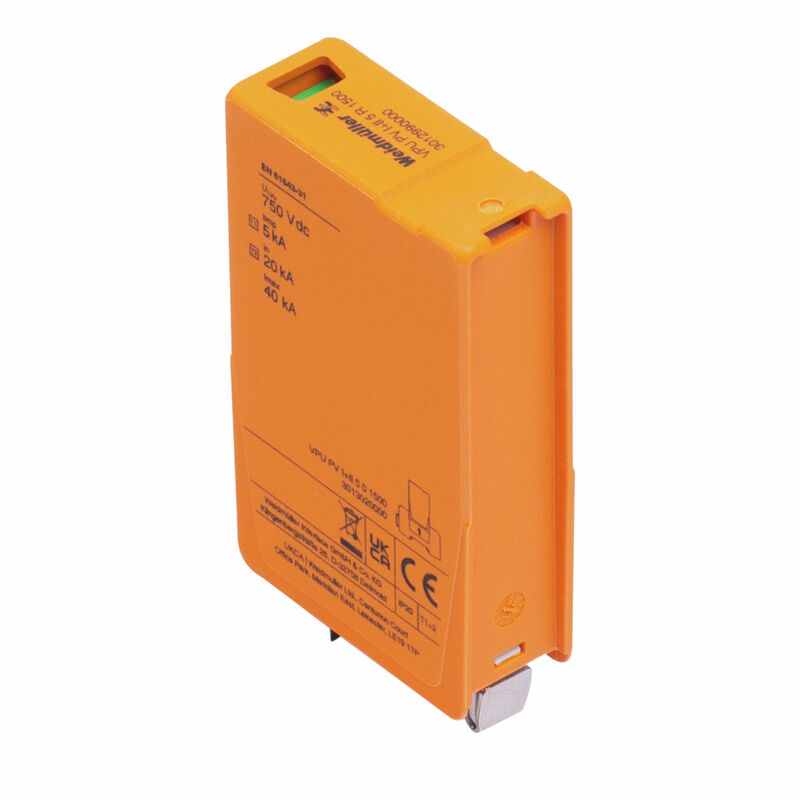

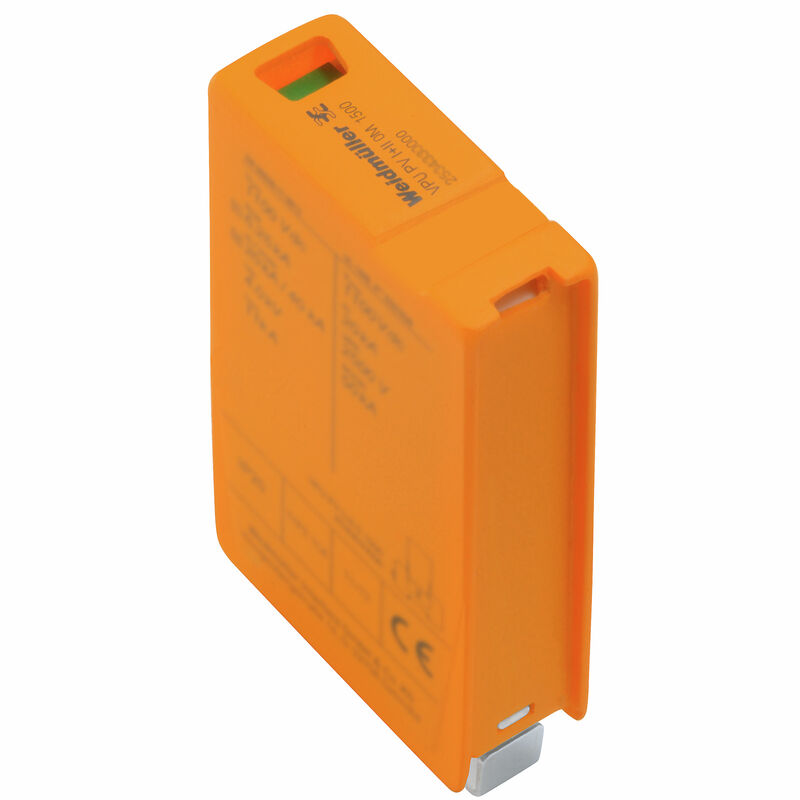

Imagen de producto
Abb. ähnlich
VPU PV I+II 5 0 1500

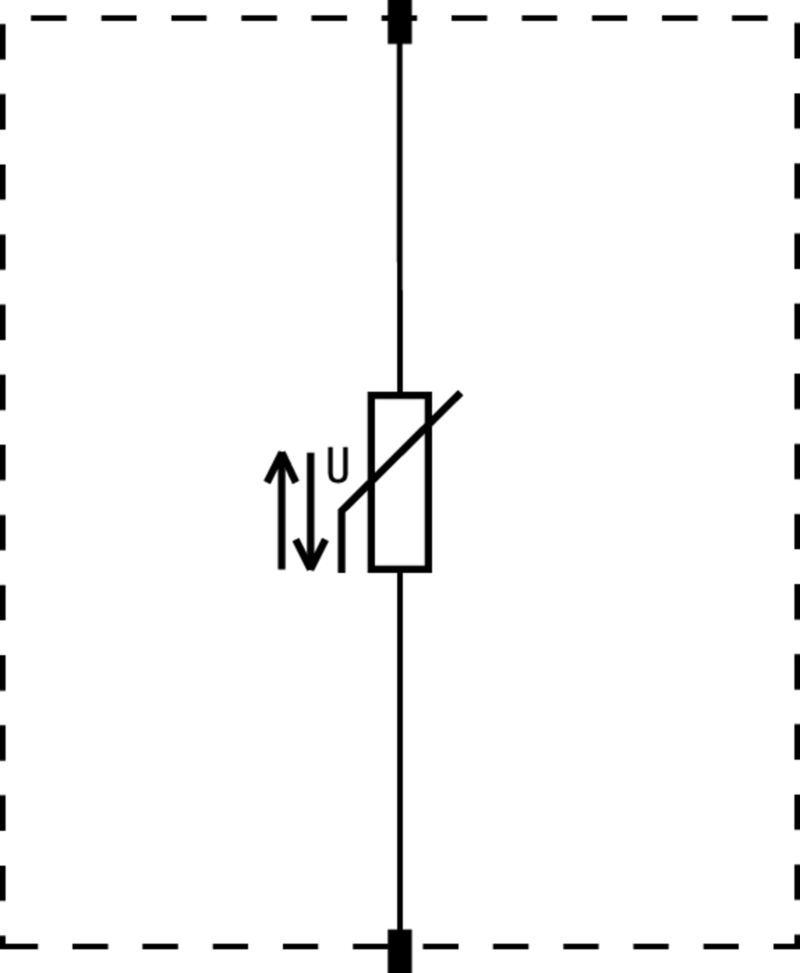

Símbolo eléctrico
Circuit diagram

VPU PV I+II 5 0 1500

N.º de artículo 3013020000
Descargar hoja de datos Descargas de productos
Accesorios 3 Productos relacionados 5
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos nominales UL Datos de conexión mensaje remoto Datos generales Aplicaciones fotovoltaicas Datos técnicos Datos nominales IEC / EN Datos de conexión Datos eléctricos Datos generales Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conformidad

Datos generales para pedido

Código
3013020000
Tipo
VPU PV I+II 5 0 1500
GTIN (EAN)
4099986922617
Cantidad
9  Pieza

Dimensiones y pesos

Profundidad
73,5  mm
Profundidad (pulgadas)
2,894  inch
Altura
45  mm
Altura (pulgadas)
1,772  inch
Anchura
18  mm
Anchura (pulgadas)
0,709  inch
Peso neto
14,756  g

Temperaturas

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura ambiente
-40 °C…85 °C
Temperatura de servicio
-40 °C...85 °C
Humedad
5 - 95% de humedad rel.

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos nominales UL

SCCR
50  kA

Datos de conexión mensaje remoto

Longitud de desaislado
10  mm
Tipo de conexión
Conexión brida-tornillo

Datos generales

Altitud de funcionamiento
≤ 4000 m
Carril
TS 35
Color
naranja
negro
Diseño
Insta IP20
Tipo de protección
IP20 en funcionamiento

Aplicaciones fotovoltaicas Datos técnicos

Corriente de cortocircuito ISCPV
11  kA
Corriente de fuga In (8/20 µs)
20 kA
Corriente de fuga total Itotal ( 8/20µs)
50  kA
Corriente de fuga total Itotal (10/350µs)
10  kA
Corriente de prueba Iimp (10/350 µs)
5 kA
Nivel de protección Up (+/- , -/PE , +/PE)
≤ 5,0 kV
Nivel de protección Up (+/-)
≤ 5,0 kV
Tensión de la instalación FV, máx. Ucpv
1.500  V

Datos nominales IEC / EN

Capacidad nominal de corriente de cortocircuito ISCCR
50  kA
Corriente de descarga Imáx. (8/20µs) conductor PE
40 kA
Corriente de prueba Iimp (10/350 µs)
5 kA
Fusible de soporte integrado
No
Número de polos
5
Tensión continua máxima, Uc (DC)
1500 V
Tensión nominal (DC)
1500 V
Tipo de tensión
DC

Datos de conexión

Técnica de conexión de conductores
Conexión brida-tornillo
Longitud de desaislado, conexión nominal
18  mm
Par de apriete, max.
4,5  Nm
Sección de embornado, mín.
1,5  mm²
Sección de embornado, máx.
35  mm²
Sección de conexión del conductor, rígido, max.
35  mm²
Sección de conexión del conductor, flexible, max.
25  mm²
Sección del conductor, semirrígido, máx.
35  mm²

Datos eléctricos

Tipo de tensión
DC

Datos generales

Número de polos
5
Tipo de protección
IP20 en funcionamiento
Color
naranja
negro

Clasificaciones

ETIM 7.0
EC000941
ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 12.0
27-17-14-03
ECLASS 13.0
27-17-14-03
ECLASS 14.0
27-17-14-03
ECLASS 15.0
27-17-14-03
