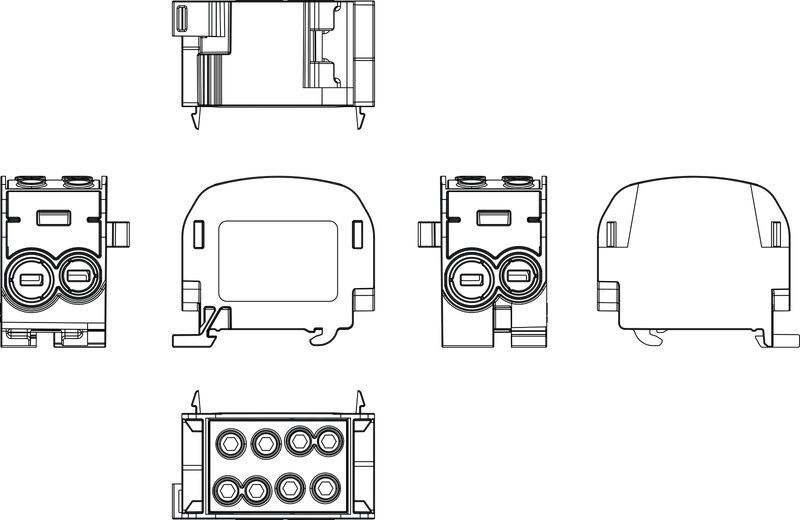

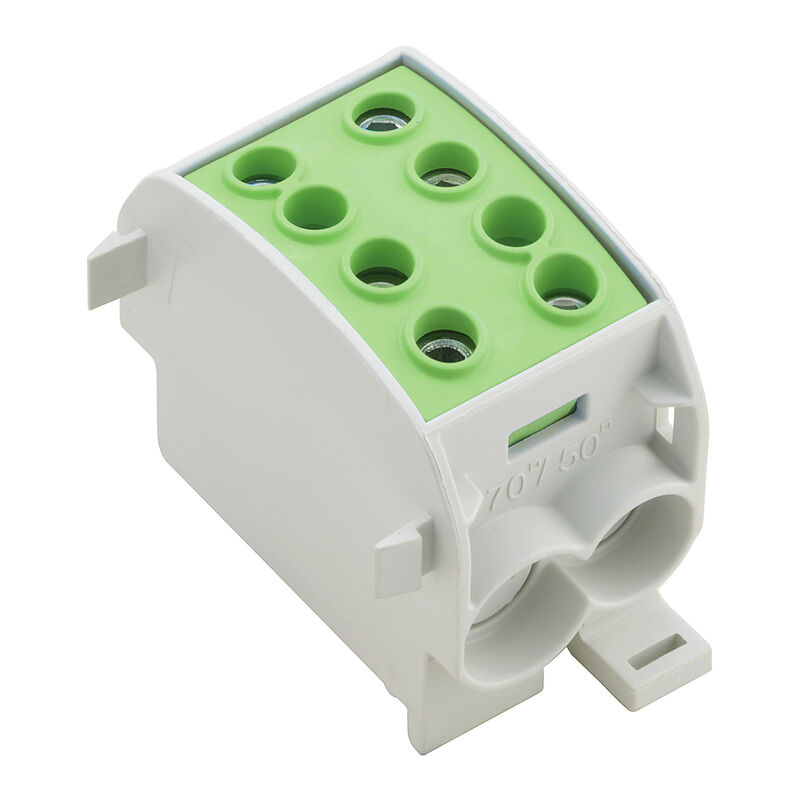

Utförande | Potentialfördelningsplint, Skruvanslutning, grön, 70 mm², 300 A, 1000 V, Antal anslutningar: 4, Antal våningar: 1 |
Art.nr. | 1561790000 |
Typ | WPD 103 2X70/2X50 GN |
GTIN (EAN) | 4050118366587 |
Förp. | 3 items |
Djup | 53,3 mm |
Byggdjup (tum) | 2,098 inch |
Höjd | 63 mm |
Bygghöjd (tum) | 2,48 inch |
Bredd | 32,8 mm |
Byggbredd (tum) | 1,291 inch |
Nettovikt | 171 g |
Lagertemperatur | -25 °C...55 °C |
Omgivningstemperatur | -5 °C…40 °C |
Varaktig driftstemperatur, min. | −50 °C |
Varaktig driftstemperatur, max. | 130 °C |
RoHS-kompatibilitetsstatus | Kompatibel med undantag |
RoHS-undantag (om tillämpligt/känt) | 6c |
REACH SVHC | Lead 7439-92-1 |
SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
Material | Wemid |
Färgkod | grön |
Brännbarhetsklass enligt UL 94 | V-0 |
Utförande | Skruvanslutning |
Ändplatta krävs | Nej |
Antal potentialer | 1 |
Antal våningar | 1 |
Antal klämställen per våning | 2 |
Antal potentialer per våning | 1 |
Nivåer internt överkopplade | Ja |
PE-anslutning | Nej |
Skena | TS 35 |
N-Funktion | Nej |
PE-Funktion | Nej |
PEN-Funktion | Nej |
explosionstestat utförande | Ja |
med rasttapp | Ja |
Monteringsanvisning | Montageskena/montageplatta |
Monteringstyp | ihakad |
rastbar | Ja |
Öppna sidor | sluten |
Anslutningstyp, ytterligare anslutning | Skruvanslutning |
Anslutningsarea, flertrådig, max. | 70 mm² |
Anslutningsområde, max. | 70 mm² |
Anslutningsområde, min. | 4 mm² |
Anslutningsriktning | på sidan |
Anslutningstyp | Skruvanslutning |
Anslutningstyp 2 | Skruvanslutning |
Antal anslutningar | 4 |
Ledararea, entrådig, max. | 70 mm² |
Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 50 mm² |
Ledardiameter, AWG, max | AWG 4 |
Ledardiameter, AWG, min. | AWG 14 |
Ledardiameter, fintrådig, max. | 0 mm² |
Antal poler | 1 |
Ledardiameter, AWG, max | AWG 4 |
Ledardiameter, AWG, min. | AWG 14 |
Monteringsanvisning | Montageskena/montageplatta |
Normer |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
Skena | TS 35 |
Märkarea | 70 mm² |
Märkspänning | 1 000 V |
Märkspänning AC | 1 000 V |
Märkspänning DC | 1 000 V |
Märkström | 300 A |
Ström med max. ledare | 300 A |
Normer |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |

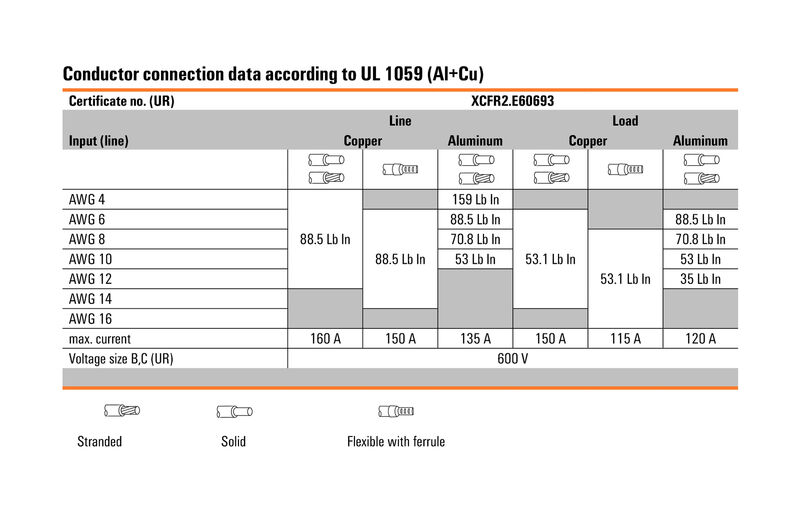

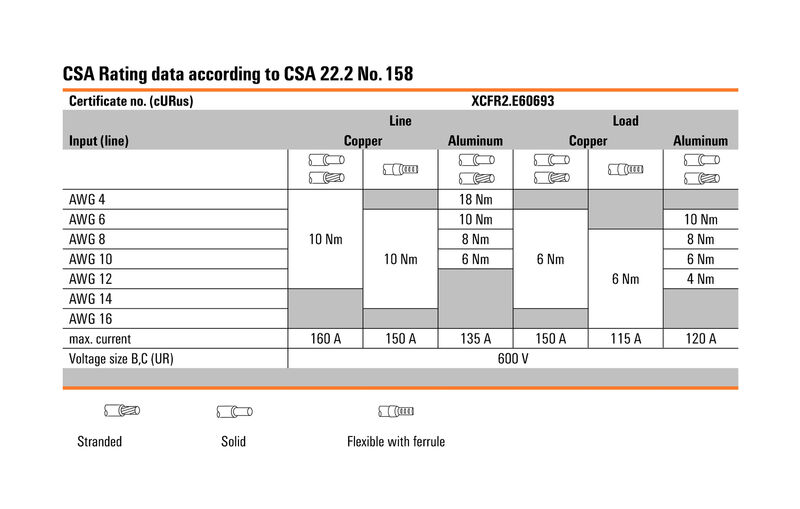

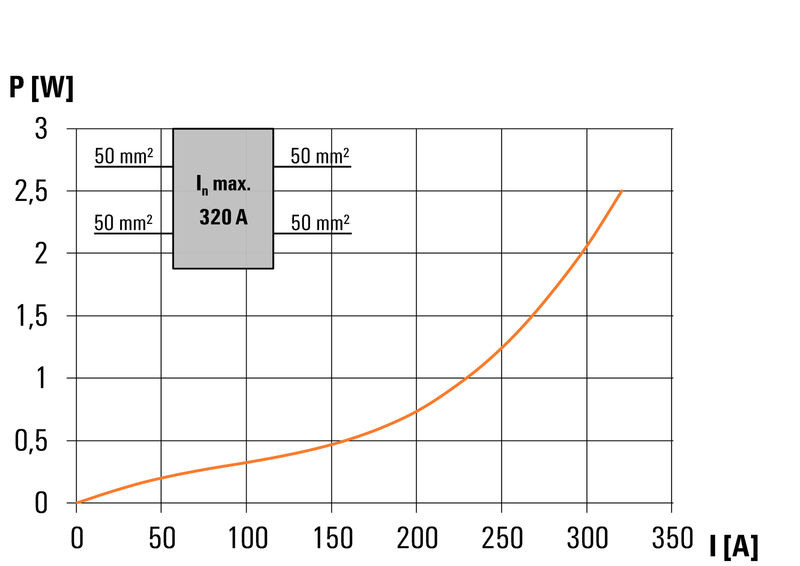

Förlusteffekt enligt IEC 60947-7-x | 2,1 W |
Certifikat nr (cURus) | E60693 |
Godkännande/Certifikat/Dokument om överensstämmelse | |
Teknikuppgifter Data | |
Eplan Data Portal | |
CADENAS eCATALOG | |
Användardokumentation | |
Kataloger |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ETIM 10.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-19 |
ECLASS 14.0 | 27-25-01-19 |
ECLASS 15.0 | 27-25-01-19 |
Godkännanden | ![]() ![]() ![]() ![]() |
ROHS | Uppfyllelse |
UL File Number Search | |
Certifikat nr (cURus) | E60693 |
-
