Propiedades
| Versión | Conexión transversal (borne), atornillado, gris plata, 292 A, Número de polos: 2, Paso en mm (P): 32.00, Aislado: No, Anchura: 10 mm |
| Código | 1072400000 |
| Tipo | WQV 120-PEN |
| GTIN (EAN) | 4008190489724 |
| Cantidad | 5 Pieza |
| Profundidad | 89 mm |
| Profundidad (pulgadas) | 3,504 inch |
| Altura | 44 mm |
| Altura (pulgadas) | 1,732 inch |
| Anchura | 10 mm |
| Anchura (pulgadas) | 0,394 inch |
| Peso neto | 151,8 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 100 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | PA 66 |
| Color | gris plata |
| Grado inflamabilidad según UL 94 | V-2 |
| Versión | para bornes |
| Indicación de montaje | Montaje directo |
| Tipo de fijación | atornillado |
| Corriente nominal multipolar | 269 A |
| Número de bornes puenteados | 2 |
| Tipo | Conexión transversal |
| Paso en mm (P) | 32 mm |
| Indicación de montaje | Montaje directo |
| Número de polos | 2 |
| Intensidad nominal | 292 A |

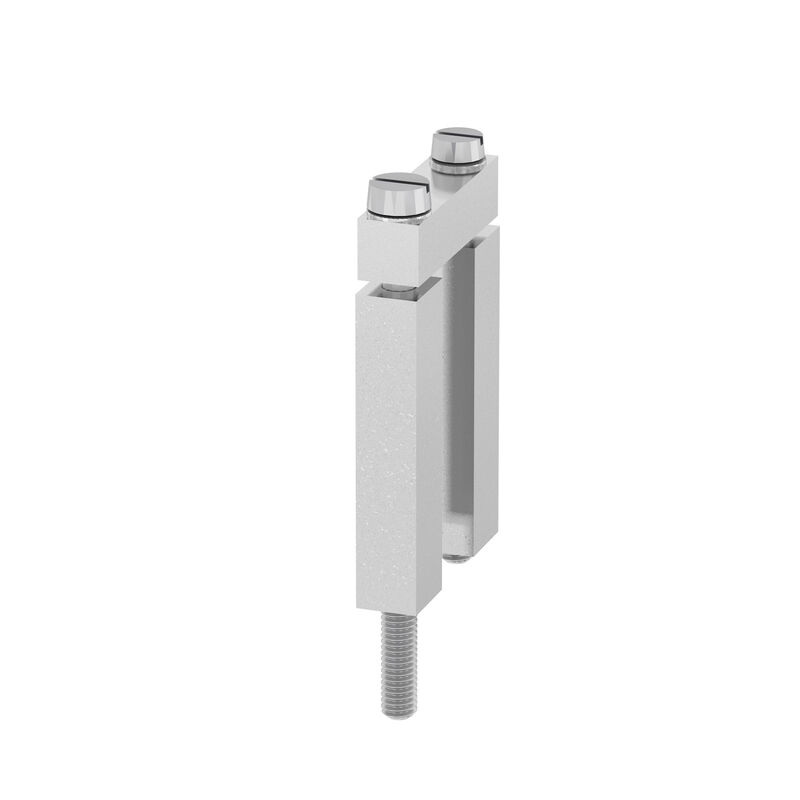

| Título de ilustración-02 | Imagen de producto |
| Dibujo leyenda-02 | Similar a la ilustración |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60262) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1072400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1072400000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1072400000&norm=0) |
| Documentación del usuario |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_97219) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Conformidad |
