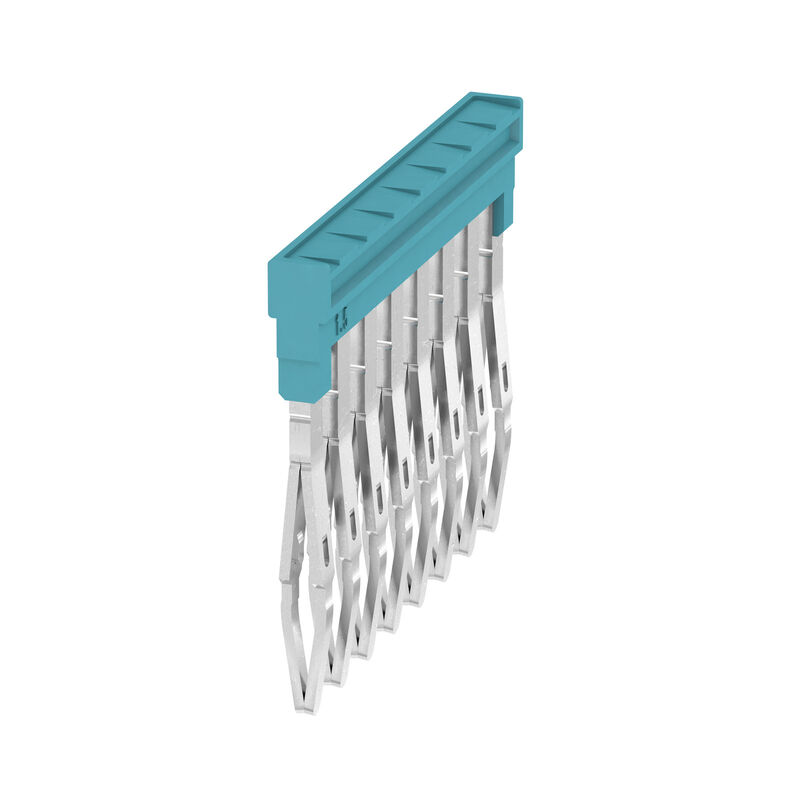

| Version | Cross-connector (terminal), Plugged, blue, 17.5 A, Number of poles: 8, Pitch in mm (P): 3.50, Insulated: Yes, Width: 26.5 mm |
| Order No. | 1985640000 |
| Type | ZQV 1.5N/8 BL |
| GTIN (EAN) | 4050118370461 |
| Qty. | 20 items |
| Depth | 21.9 mm |
| Depth (inches) | 0.862 inch |
| Height | 2.8 mm |
| Height (inches) | 0.11 inch |
| Width | 26.5 mm |
| Width (inches) | 1.043 inch |
| Net weight | 2.512 g |
| Storage temperature | -25 °C...55 °C |
| Ambient temperature | -5 °C…40 °C |
| Continuous operating temp., min. | -60 °C |
| Continuous operating temp., max. | 130 °C |
| RoHS Compliance Status | Compliant without exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Colour | blue |
| UL 94 flammability rating | V-0 |
| Explosion-tested version | Yes |
| Type of fixing | Plugged |
| Rated current, multi-pole | 17.5 A |
| Pitch in mm (P) | 3.5 mm |
| Number of poles | 8 |
| Rated voltage | 400 V |
| Rated current | 17.5 A |
| Product information | Due to stability and temperature reasons It is only possible to break out 60% of contact elements The usage of cross connectors reduces the rated voltage to 400VThe voltage reduced to 25V if cut cross connection with blank cut edges are used |
| Approval/Certificate/Document of Conformity | |
| Engineering Data | |
| Eplan Data Portal | |
| CADENAS eCATALOG | |
| WSCAD Universe | |
| User Documentation | |
| Catalogues |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ETIM 10.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ECLASS 15.0 | 27-25-03-03 |
| ROHS | Conform |
-
-
-
-
-
-
-
-
-
-
-
-
-
-
