ZQV 4N/10 BL

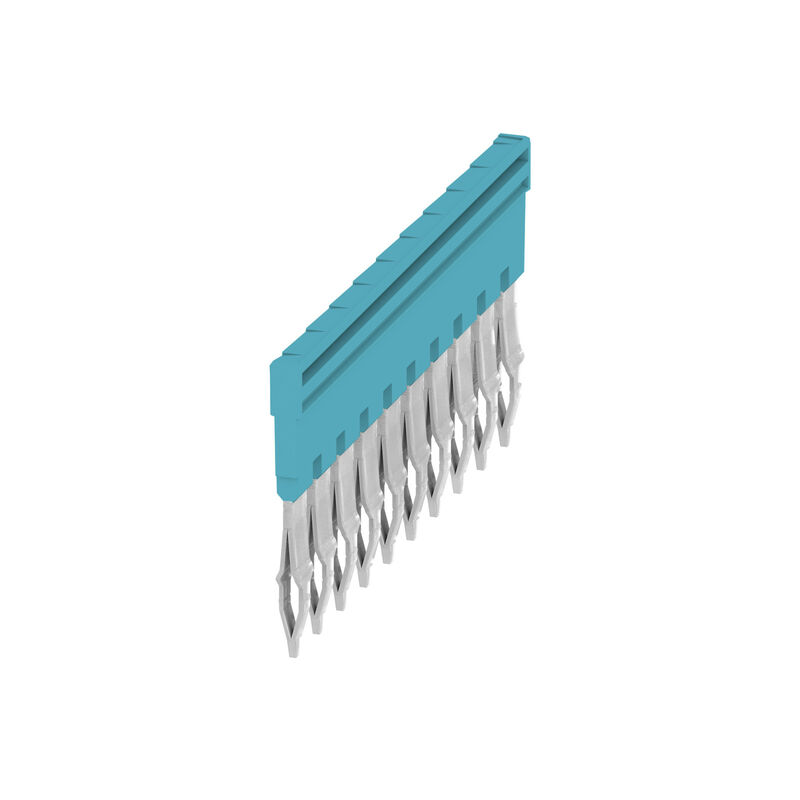

Obrázek výrobku

ZQV 4N/10 BL

Propojka (svorka), Zapojeno, Modrá, 32 A, Počet pólů: 10, Rozteč v mm (P): 6.10, Izolované: Ano, Šířka: 58.7 mm

ID výrobku 1528230000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Je příslušenstvím 548 Příbuzné výrobky 458
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Další technická data Rozměry Všeobecně Data hodnocení Důležitá poznámka Klasifikace

Osvědčení

Agréments
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Versión
Propojka (svorka), Zapojeno, Modrá, 32 A, Počet pólů: 10, Rozteč v mm (P): 6.10, Izolované: Ano, Šířka: 58.7 mm
Best.-Nr.
1528230000
Type
ZQV 4N/10 BL
GTIN (EAN)
4050118333138
Množství
20 ks

Rozměry a hmotnosti

Depth
27,95 mm
Hloubka (v palcích)
1,1 inch
Hauteur
2,8 mm
Výška (v palcích)
0,11 inch
Largeur
58,7 mm
Šířka (v palcích)
2,311 inch
Čistá hmotnost
7,556 g

Teploty

보관 온도
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Üzemi hőmérséklet
-60 °C...130 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

RoHS megfelelőségi állapot
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Modrá
Klasifikace hořlavosti UL 94
V-0

Další technická data

Typ upevnění
Zapojeno
Verze testovaná ve výbušném prostředí
Ano

Rozměry

Rozteč v mm (P)
6,1 mm

Všeobecně

Liczba biegunów
10

Data hodnocení

Jmenovité napětí
400 V
Jmenovitý proud
32 A

Důležitá poznámka

제품 정보
Z důvodu stability a teploty je možné vylomit pouze 60 % kontaktních prvků Použití křížových konektorů snižuje jmenovité napětí na 400 VNapětí se snížilo na 25 V, pokud jsou použity křížové spoje s prázdnými řeznými hranami

Klasifikace

ETIM 8.0
EC000489
ETIM 9.0
EC000489
ETIM 10.0
EC000489
ECLASS 14.0
27-25-03-03
ECLASS 15.0
27-25-03-03
