A2C 6 PE

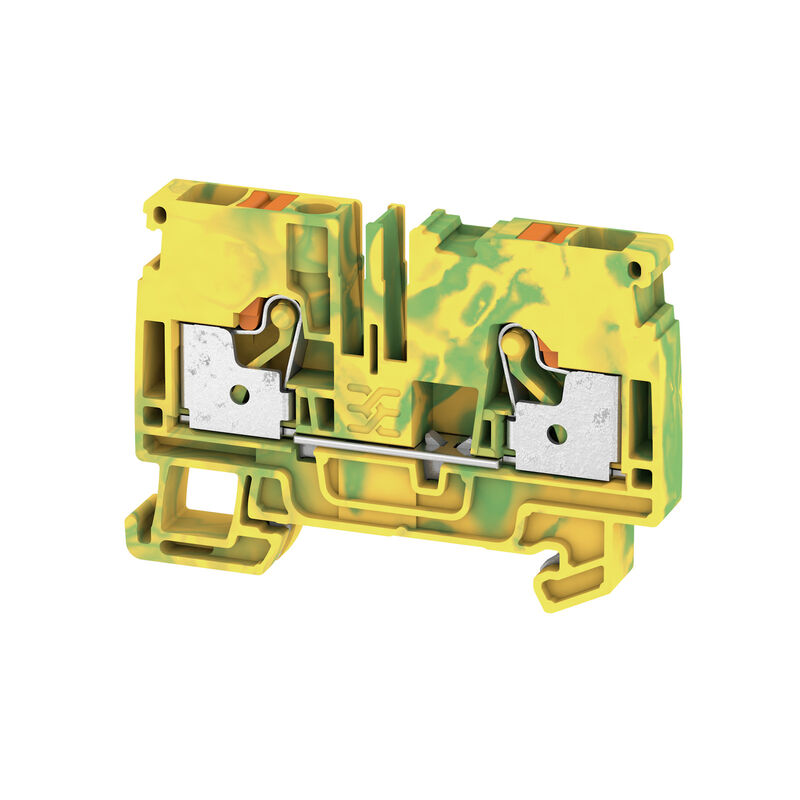

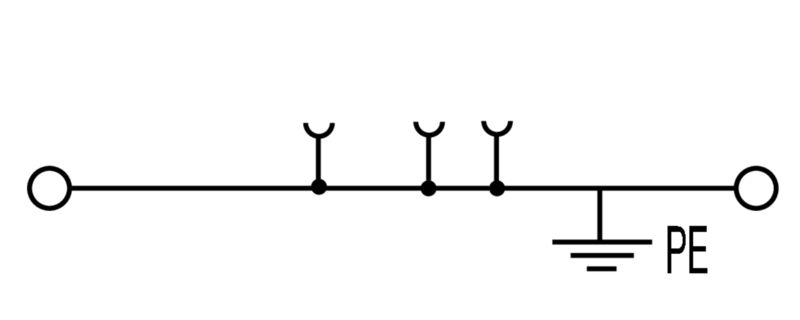

Obrázek výrobku
A2C 6 PE

A2C 6 PE

PE svorka, PUSH IN, 6 mm², zelená / žlutá

ID výrobku 1991810000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 30 Příbuzné výrobky 1077
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693
Č. osvědčení (cURusEX)
E184763

Všeobecné objednací údaje

Utförande
PE svorka, PUSH IN, 6 mm², zelená / žlutá
Nr zam.
1991810000
Type
A2C 6 PE
GTIN (EAN)
4050118376623
Množství
50 ks

Rozměry a hmotnosti

Głębokość
45,5 mm
Hloubka (v palcích)
1,791 inch
Hloubka včerně DIN lišty
46 mm
Height
66,5 mm
Výška (v palcích)
2,618 inch
Width
8,1 mm
Šířka (v palcích)
0,319 inch
Čistá hmotnost
20,4 g

Teploty

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
zelená / žlutá
Barva provozních prvků
Oranžová
Klasifikace hořlavosti UL 94
V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)
TUEV16ATEX7909U
Č. osvědčení (IECEX)
IECEXTUR16.0036U
Průřez vodiče max. (ATEX)
6 mm²
Průřez vodiče max. (IECEX)
6 mm²
Marking EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU značka
II 2 G D

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Počet pólů na řadu
1
Úrovně propojené interně
Ne
PE připojení
Ano
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ano
Funkce PEN
Ne

Další technická data

Návod k instalaci
Nosná lišta
Otevřené strany
pravá
Příchytka
Ne
S připínacími kolíky
Ne
Typ montáže
TS 35
Typ upevnění
clip-in
Verze testovaná ve výbušném prostředí
Ano

Vodiče k upevnění (další připojení)

Connection type, additional connection
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

10 mm²
Connection direction
vrchol
Dvojdutinka, max.
1,5 mm²
Dvojdutinka, max.
0,5 mm²
Délka trubky pro dvojité kabelové dutinky podle průřezu
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    12 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
Délka trubky pro kabelovou dutinku bez plastového límce podle průřezu
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    10 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
  • Délka trubky, min.:
    12 mm
  • Délka trubky, max.:
    18 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
Délka trubky pro kabelovou dutinku s plastovým límcem podle průřezu
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    12 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
  • Délka trubky, min.:
    12 mm
  • Délka trubky, max.:
    18 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
Délka tubusu pro dvojitou koncovku
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,5 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,75 mm²
  • Délka tubusu:
    • min.:
      12 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • min.:
      1 mm²
    • max.:
      1,5 mm²
Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1
  • Délka tubusu:
    • jmen.:
      10 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      10 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Délka tubusu:
    • min.:
      12 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • jmen.:
      4 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • min.:
      6 mm²
    • max.:
      10 mm²
Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • jmen.:
      1,5 mm²
  • Délka tubusu:
    • min.:
      12 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • jmen.:
      2,5 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • min.:
      4 mm²
    • max.:
      6 mm²
Gauge to IEC 60947-1
A5
Počet připojení
2
Průřez propojení AWG, min.
AWG 22
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
10 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,34 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
6 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,34 mm²
Průřez připojení vodiče, pevné jádro, max.
6 mm²
Průřez připojení vodiče, pevné jádro, min.
0,34 mm²
Průřez připojení vodičů, jemně splétané, min.
0,34 mm²
Průřez připojení vodičů, jemně stáčené, max.
10 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,34 mm²
Průřez připojení vodičů, splétané, max.
6 mm²
Průřez připojení vodičů, splétané, min.
0,34 mm²
Stripping length
12 mm
Type of connection
PUSH IN
Upínací rozsah, min.
0,34 mm²
Velikost nože
1,0 x 5,5 mm
Wire connection cross section AWG, max.
AWG 8

CSA data hodnocení

Průřez vodiče max. (CSA)
8 AWG
Průřez vodiče min. (CSA)
22 AWG
Velikost napětí B (CSA)
600 V
Velikost napětí C (CSA)
600 V
Velikost napětí D (CSA)
600 V
Č. osvědčení (CSA)
200039-70089609

Všeobecně

Installation advice
Nosná lišta
Mounting rail
TS 35
Standards
IEC 60947-7-2
Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22

Data hodnocení

Jmenovitý průřez
6 mm²
Jmenovité napětí k sousední svorce
800 V
Jmenovité DC napětí
800 V
Standardy
IEC 60947-7-2
Vnitřní odpor podle IEC 60947-7-x
0,78 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Jmenovité napětí k sousední svorce při impulzu
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
8 AWG
Průřez vodiče propojení v terénu min. (cURus)
22 AWG
Průřez vodiče propojení z výroby max. (cURus)
8 AWG
Průřez vodiče propojení z výroby min. (cURus)
22 AWG
Velikost napětí B (cURus)
600 V
Velikost napětí C (cURus)
600 V
Velikost napětí D (cURus)
600 V
Č. osvědčení (cURus)
E60693

Klasifikace

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
