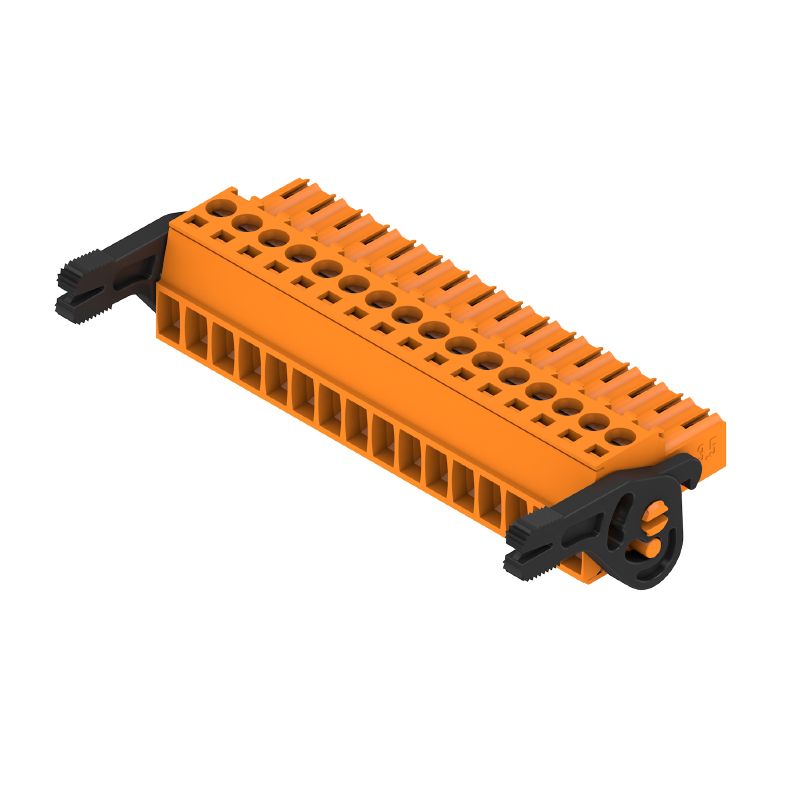

Product image
BL 3.50/16/180LR SN OR BX
Product image
BL 3.50/16/180LR SN OR BX
Dimensional drawing
BL 3.50/16/180LR SN OR BX
Graph
BL 3.50/16/180LR SN OR BX
Graph
BL 3.50/16/180LR SN OR BX
Graph
BL 3.50/16/180LR SN OR BX
Graph

BL 3.50/16/180LR SN OR BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 16, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz

Cikkszám 1531140000
Adatlap letöltése Engineering Support Product Downloads
Ellendarabok 2 Kapcsolódó termékek 15
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 16, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz
Rendelési szám
1531140000
Típus
BL 3.50/16/180LR SN OR BX
GTIN (EAN)
4050118336221
Qty.
24 Styk
Product data
IEC: 320 V / 17 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 14
Packaging
Box

Méretek és tömegek

Mélység
29,5 mm
Mélység (coll)
1,161 inch
Magasság
14,9 mm
Magasság (coll)
0,587 inch
Szélesség
62,5 mm
Szélesség (coll)
2,461 inch
Nettó tömeg
14,981 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Termék karbonlábnyoma
  • Bölcsőtől a kapuig:
    0,568 kg CO2 eq.

System Parameters

Famiglia prodotti
OMNIMATE Jel - BL/SL 3.50 sorozat
Tipo di collegamento
Terepi csatlakozás
Tecnica di collegamento cavi
Csavaros csatlakozás
Pitch in mm (P)
3,5 mm
Raszter inch-ben (P)
0,138 "
Vezeték kimeneti irány
180°
Number of poles
16
L1, mm
52,5 mm
L1 in inches
2,067 "
Sorok száma
1
Pin series quantity
1
Расчетное сечение
1,5 mm²
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Beröringsskydd enligt DIN VDE 0470
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
teljesen felszerelve
Térfogati ellenállás
≤5 mΩ
Codificable
Igen
Csupaszolási hossz
6 mm
Biztosítócsavar
M 2
Csavarhúzó éle
0,4 x 2,5
Csavarhúzó éle, standard
DIN 5264
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
7 N
Húzóerő / pólus, max.
5 N
Tightening torque
  • Forgatónyomaték típusa:
    Wire connection
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Anyagjellemzők

Szigetelőanyag
PBT
Szín
narancssárga
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
UL 94 flammability rating
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,08 mm²
1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
1,5 mm²
Flexibilis, min. H05(07) V-K
0,2 mm²
Flexibilis, max. H05(07) V-K
1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,4 mm x 1,5 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409500000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409600000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409700000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      9025740000
    • Csupaszolási hossz:
      • névleges:
        5 mm
    • Ajánlott érvéghüvely:
      9018910000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      9025750000
Hivatkozási szöveg
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17 A
Névleges áram, maximális pólusszám (Tu=20 °C)
12 A
Névleges áram, min. pólusszám (Tu=40°C)
14,5 A
Névleges áram, maximális pólusszám (Tu=40°C)
10 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
3 x 1s mit 100 A

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 28
Vezeték keresztmetszet, AWG, max.
AWG 14

UL 1059 névleges adatok

협회(UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 28
Wire cross-section, AWG, max.
AWG 14
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
225 mm
VPE szélesség
135 mm
VPE magasság
45 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága
  • Standard:
    DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint
  • Teszt:
    eredetjelölés, típusazonosítás, SEV tanúsítvány, CSA tanúsítvány
  • Kiértékelés:
    elérhető
  • Teszt:
    tartósság
  • Kiértékelés:
    átadva
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Standard:
    DIN EN 61984 szabvány, 6.3 és 6.9.1 / 09.02 szakasz, DIN IEC 60512 szabvány, 7. rész, 5 / 05.94 szakasz
  • Teszt:
    180°-kal elfordítva kódolóelemekkel
  • Kiértékelés:
    átadva
Teszt: Rögzíthető keresztmetszet
  • Standard:
    DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.99 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,2 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,2 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      2 × AWG 24/1
    • Vezető típusa és keresztmetszete:
      2 × AWG 24/19 érvéghüvellyel
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 16/7
  • Vyhodnocení:
    passed
Kihúzási vizsgálat
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥5 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/19
  • Evaluation:
    passed
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      2 × AWG 24/1
    • Type of conductor and conductor cross-section:
      2 × AWG 24/19 with wire end ferrule
  • Evaluation:
    passed
  • Requirement:
    ≥40 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U1.5
    • Type of conductor and conductor cross-section:
      H05V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/7
  • Evaluation:
    passed

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Vezeték max. külső átmérője: 2,9 mm
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap
