BLDF 5.08/08/180 SN OR BX
BLDF 5.08/08/180 SN OR BX

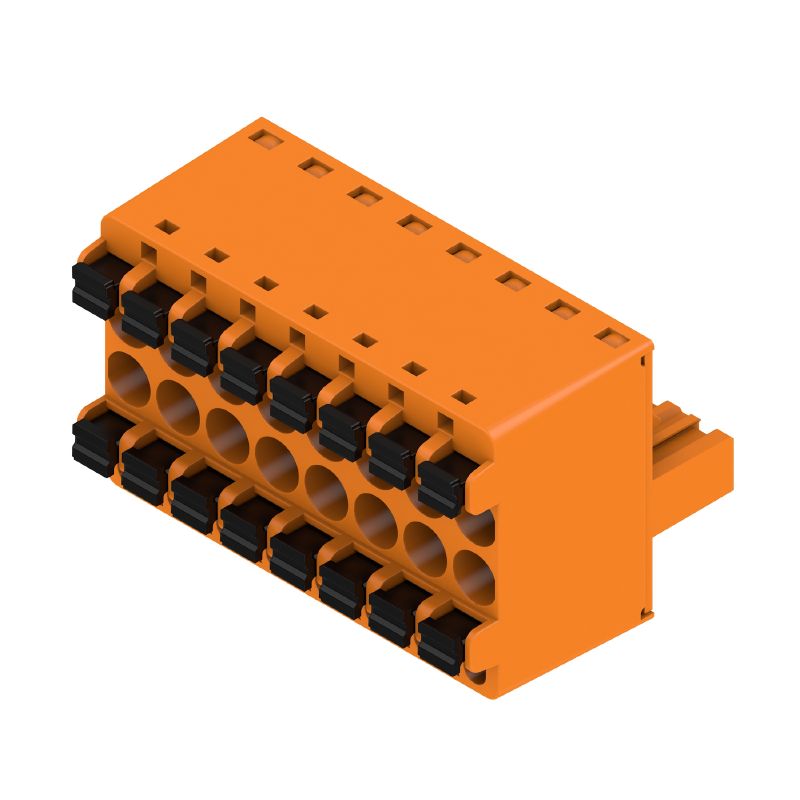

Produktillustration
BLDF 5.08/08/180 SN OR BX
Produktillustration
Avbildning liknande
BLDF 5.08/08/180 SN OR BX
Dimensional drawing
BLDF 5.08/08/180 SN OR BX
Graph
BLDF 5.08/08/180 SN OR BX
Graph
BLDF 5.08/08/180 SN OR BX
Graph
BLDF 5.08/08/180 SN OR BX
Produktfördel
Uncompromising functionality
High vibration resistance
BLDF 5.08/08/180 SN OR BX
Produktfördel
Solid PUSH IN contact
Safe and durable
BLDF 5.08/08/180 SN OR BX
Produktfördel
Cost-effective wiring
Quick and intuitive operation
BLDF 5.08/08/180 SN OR BX
Produktfördel
Wide clamping range
Tool-free wire connection

BLDF 5.08/08/180 SN OR BX

Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 8, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 3.31 mm², Box

Produkt-ID 1001210000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 4 Är tillbehör till 20 Motdelar 37 Använda produkter 15
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Rated data acc. to IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Dimensionsdata överkoppling enligt DIN IEC Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 8, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 3.31 mm², Box
Art.nr.
1001210000
Typ
BLDF 5.08/08/180 SN OR BX
GTIN (EAN)
4032248817573
Qté.
28 items
Produktparametrar
IEC: 400 V / 20.8 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 12 - AWG 26
Förpackning
Box

Mått och vikter

Djup
28,3 mm
Profondeur (pouces)
1,114 inch
Höjd
24,7 mm
Bygghöjd (tum)
0,972 inch
Bredd
40,64 mm
Byggbredd (tum)
1,6 inch
Nettovikt
23,06 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

제품군
OMNIMATE Signal – serie BL/SL 5.08
Type of connection
Fältanslutning
Ledaranslutningsteknik
PUSH IN med manöverknapp
Delning i mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Ledarutgångsriktning
180°
Number of poles
8
L1 in mm
35,56 mm
L1 i tum
1,4 "
Antal rader
1
Polradstal
1
Märkarea
2,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Avisoleringslängd
10 mm
Skruvmejselklinga
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Stickcykler
25
Max. instickskraft/pol
9,5 N
Max. dragkraft/pol
7,5 N

Materialdata

Isoleringsmaterial
PBT
Färgkod
orange
Éléments d'actionnement de couleurs
svart
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Skiktstruktur för stiftkontakten
4...8 µm Sn varmförtent
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-30 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,13 mm²
Anslutningsområde, max.
3,31 mm²
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, AWG, max
AWG 12
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
2,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
2,5 mm²
med AEH med krage DIN 46 228/4, min.
0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.
2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.
2,5 mm²
Passtift enligt EN 60999 a x b; ø
2,8 mm x 2,0 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025870000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004050000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0542500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9019100000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0282800000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0186500000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0635100000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004080000
    • Avisoleringslängd:
      • nominell:
        13 mm
    • Rekommenderad ändhylsa:
      9036220000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Rated data acc. to IEC

testado según la norma
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
20,8 A
Märkström, max. antal poler (Tu=20°C)
17,4 A
Märkström, min. antal poler (Tu=40°C)
17,9 A
Märkström, max. antal poler (Tu=40°C)
14,9 A
Märkström överkoppling, min. antal poler (Ta=20°C)
28,1 A
Märkström överkoppling, max. antal poler (Ta=20°C)
23,3 A
Jmenovitý proud propojka, min. počet pólů (Ta=40°C)
24,2 A
Rated current cross-connector, max. number of poles (Ta=40°C)
19,9 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
18,5 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 12
Ledardiameter AWG, max.
AWG 26
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Instytut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
18,5 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 12
Ledardiameter AWG, max.
AWG 26
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
352 mm
VPE-bredd
135 mm
VPE-höjd
36 mm

Dimensionsdata överkoppling enligt DIN IEC

Corrente nominale del collegamento trasversale, numero max. di poli (Ta=20°C)
23,3 A
Corriente nominal conexión transversal, n.º mín. de polos (TU=20 °C)
28,1 A
Rated current cross-connector, max. number of poles (Ta=40°C)
19,9 A
Rated current cross-connector, min. number of poles (Ta=40°C)
24,2 A

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Kontaktpressningsform "A" för ändhylsor med krimpverktyg PZ 6/5 rekommenderas.
• Mätuttaget kan endast användas som potentialmätpunkt.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
