BLF 5.08HC/21/180LR SN OR BX

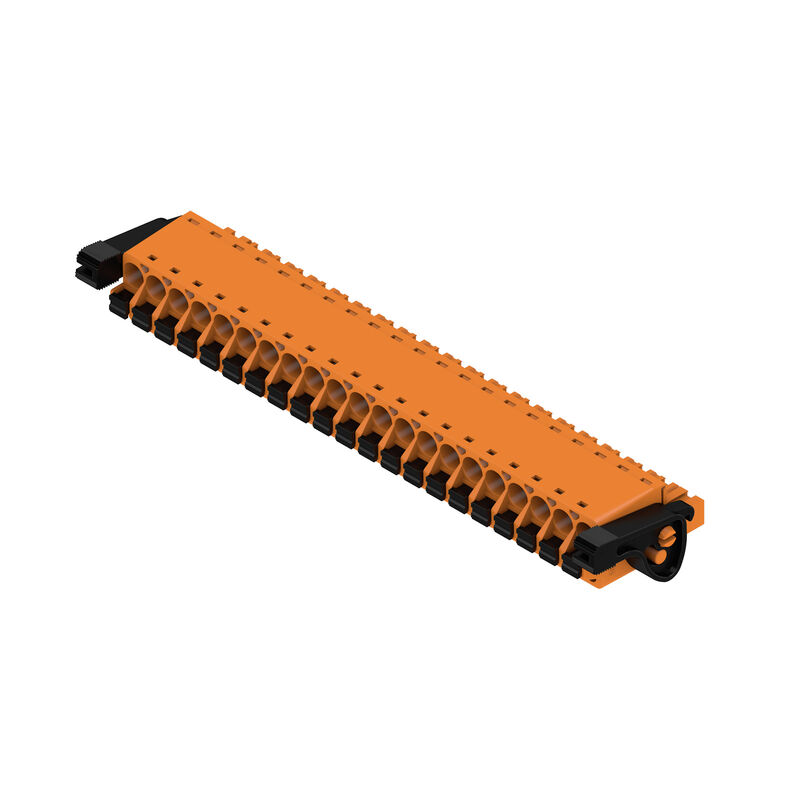

Product image
Similar to illustration
BLF 5.08HC/21/180LR SN OR BX

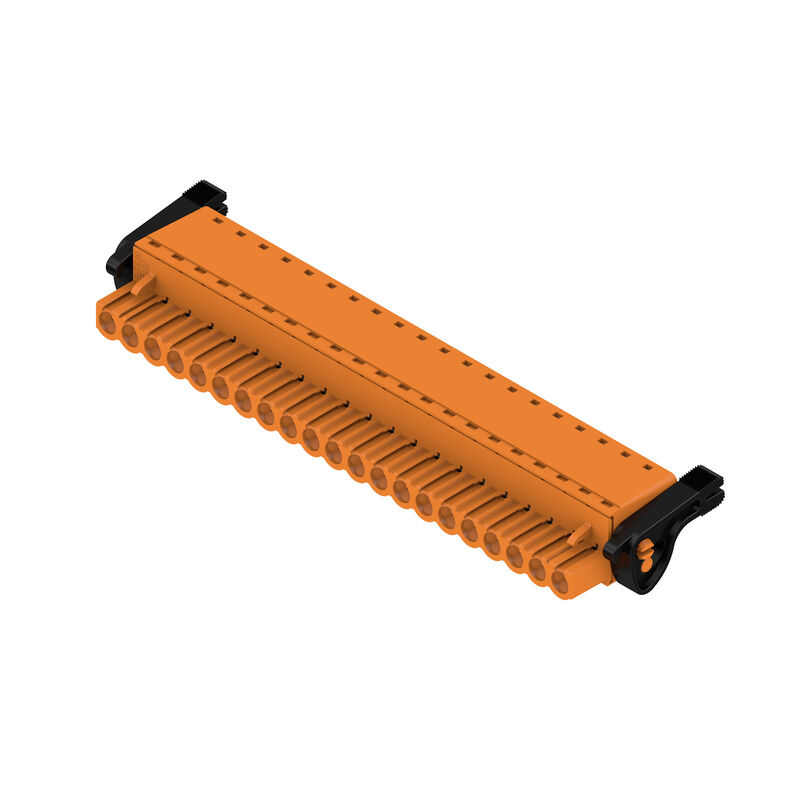

Produktillustration
BLF 5.08HC/21/180LR SN OR BX
Dimensional drawing
BLF 5.08HC/21/180LR SN OR BX
Graph
BLF 5.08HC/21/180LR SN OR BX
Graph
BLF 5.08HC/21/180LR SN OR BX
Produktfördel
Uncompromising functionality
High vibration resistance
BLF 5.08HC/21/180LR SN OR BX
Produktfördel
Solid PUSH IN contact
Safe and durable
BLF 5.08HC/21/180LR SN OR BX
Produktfördel
Cost-effective wiring
Quick and intuitive operation
BLF 5.08HC/21/180LR SN OR BX
Produktfördel
Wide clamping range
Tool-free wire connection
BLF 5.08HC/21/180LR SN OR BX
Produktfördelar
Self-locking
Immediately on plugging in
BLF 5.08HC/21/180LR SN OR BX
Uncompromising functionality
High vibration resistance
Gentle unlocking
Low mechanical stress

BLF 5.08HC/21/180LR SN OR BX

Denna produkt är inte längre tillgänglig.

Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 21, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 3.31 mm², Box

Produkt-ID 1014580000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 4 Motdelar 4 Använda produkter 32
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Jmenovité údaje podle UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Wersja
Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 21, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 3.31 mm², Box
Nr zam.
1014580000
Typ
BLF 5.08HC/21/180LR SN OR BX
GTIN (EAN)
4032248722792
Förp.
12 items
Produktparametrar
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Förpackning
Box
Leveransstatus
This article will no longer be available in the future.
Sista orderdatum
/Date(1793401200000)/

Mått och vikter

Głębokość
29,6 mm
Byggdjup (tum)
1,165 inch
Wysokość
14,3 mm
Bygghöjd (tum)
0,563 inch
Szerokość
116,5 mm
Byggbredd (tum)
4,587 inch
Nettovikt
38,885 g

Miljööverenstämmelse för produkt

Status zgodności z dyrektywą RoHS
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktens koldioxidavtryck
  • Vagga till grind:
    2,807 kg CO2 eq.

Systemvärden

Produktfamilj
OMNIMATE Signal – serie BL/SL 5.08
Anslutningstyp
Fältanslutning
Ledaranslutningsteknik
PUSH IN med manöverknapp
Pas en mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Conductor outlet direction
180°
Antal poler
21
L1 i mm
101,6 mm
L1 i tum
4 "
Number of rows
1
Polradstal
1
Märkarea
2,5 mm²
Beröringsskydd enligt DIN VDE 57
Safe from finger touch
Beröringsskydd enligt DIN VDE 0470
IP20 plugged/ IP10 unplugged
보호 등급
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
예
Avisoleringslängd
10 mm
Skruvmejselklinga
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Stickcykler
25
Max. instickskraft/pol
7 N
Max. dragkraft/pol
5,5 N

Materialdata

Isoleringsmaterial
PBT
Färgkod
orange
Färg manöverelement
svart
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
UL 94 flammability rating
V-0
Kontaktmaterial
Cu-ötvözet
Kontaktyta
주석 도금
Skiktstruktur för stiftkontakten
4...8 µm Sn varmförtent
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−30 °C
Teplotní rozsah, instalace, max.
100 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,13 mm²
Anslutningsområde, max.
3,31 mm²
Ledardiameter, AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
2,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
2,5 mm²
med AEH med krage DIN 46 228/4, min.
0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.
2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.
2,5 mm²
Passtift enligt EN 60999 a x b; ø
2.8 mm x 2.0 mm
Clampable conductor
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025870000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004050000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0542500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9019100000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0282800000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0186500000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0635100000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004080000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      1333100000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
24 A
Märkström, max. antal poler (Tu=20°C)
19 A
Märkström, min. antal poler (Tu=40°C)
21 A
Märkström, max. antal poler (Tu=40°C)
16,5 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s, 120 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Rated current (Use group D / CSA)
10 A
Ledardiameter AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Odniesienie do wartości znamionowych
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
18,5 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Odniesienie do wartości znamionowych
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Packaging

Förpackning
Box
VPE-längd
338 mm
VPE width
130 mm
VPE height
27 mm

Typprovningar

Test: Durability of markings
  • Standard:
    DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96
  • Test:
    ursprungsmärkning, typmärkning, raster, typ av material, datum och tid
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Prueba: error de acoplamiento (no intercambiable)
  • Standard:
    DIN EN 61984 avsnitt 6.3 och 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
  • Test:
    visuell undersökning
  • Utvärdering:
    godkänd
Test: Clampable cross section
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 04.08
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,2 mm²
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    0,7 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U2.5
    • Typ av ledare och för ledararea:
      H07V-K2.5
  • Utvärdering:
    godkänd
  • Krav:
    0,9 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd
Test di estrazione
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-K0.5
    • Typ av ledare och för ledararea:
      H05V-U0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥50 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U2.5
    • Typ av ledare och för ledararea:
      H07V-K2.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥60 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 12/1
    • Typ av ledare och för ledararea:
      AWG 12/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

Zgodność IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Uwagi

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Kontaktpressningsform "A" för ändhylsor med krimpverktyg PZ 6/5 rekommenderas.
• Mätuttaget kan endast användas som potentialmätpunkt.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
