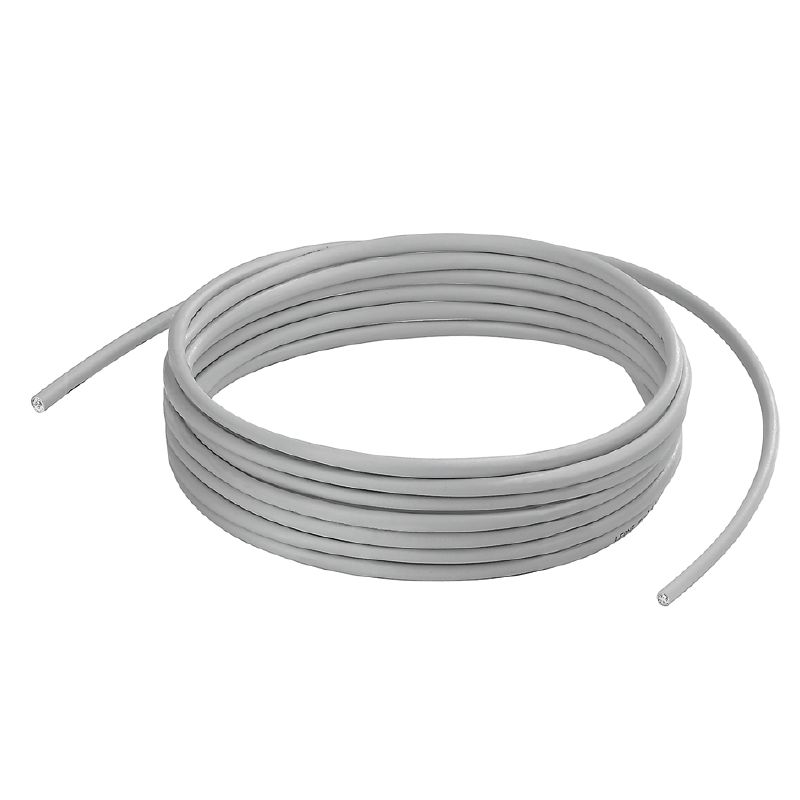

CH-SMC-KB-2X1.5-6KV-0050

CH-SMC-KB-2X1.5-6KV-0050

conduttore, 6 kV, 600 V

N. articolo 2852960050
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 1
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici generali Dati tecnici del cavo Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
conduttore, 6 kV, 600 V
N. d’ordine
2852960050
Tipo
CH-SMC-KB-2X1.5-6KV-0050
GTIN (EAN)
4064675474661
CPZ
1  Pezzo

Dimensioni e pesi

Lunghezza
50  m
Lunghezza (pollici)
1.968,504  inch
Peso netto
2.832  g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Dati tecnici generali

Numero di poli
2
Tensione impulsiva di dimensionamento
6 kV
Tensione nominale
600  V

Dati tecnici del cavo

Alogeni
Esente da alogeni a norma IEC 60754-2
Campo delle temperature, posa fissa, max.
85  °C
Campo delle temperature, posa fissa, min.
-30  °C
Campo delle temperature, posa mobile, max.
85  °C
Campo delle temperature, posa mobile, min.
-25  °C
Cavo materiale
PUR esente da alogeni
Colore della guaina
Grigio (simile a RAL 7001)
Diametro esterno
6.4 mm ± 0.25 mm
Isolamento
TPE
Materiale della guaina
PUR
quantità di fili
2
Raggio di curvatura min., fisso
10 x diametro cavo
Raggio di curvatura min., mobile
15 x diametro cavo
Sezione del conduttore
1,5  mm²

Classificazioni

ETIM 6.0
EC000830
ETIM 7.0
EC003249
ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 9.0
27-06-18-05
ECLASS 9.1
27-06-90-90
ECLASS 10.0
27-06-18-01
ECLASS 11.0
27-06-18-01
ECLASS 12.0
27-06-18-01
ECLASS 13.0
27-06-18-01
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01
