H16,0/28D BL 1BAGX100
H16,0/28D BL 1BAGX100
Detailed drawing

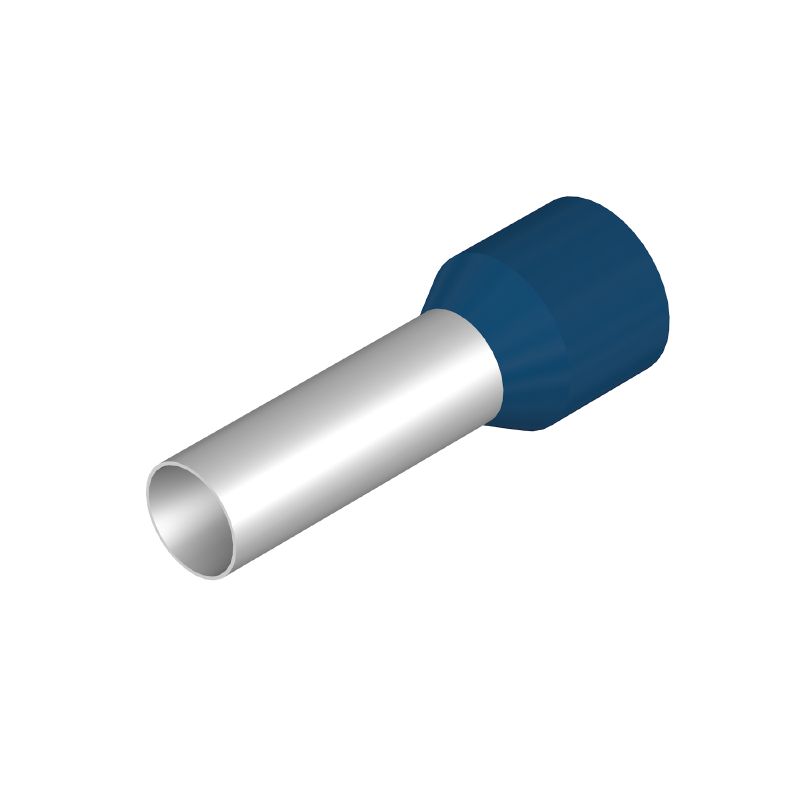

H16,0/28D BL 1BAGX100

Embout, Norme, 21 mm, 18 mm, bleu

Tuotteen tunnus 9019270000
Lataa tietosivu Teknisk support Nedladdningar av produkter
On lisävaruste 2 Samankaltaiset tuotteet 6
Agréments Informations générales de commande Размеры и массы Conformité environnementale du produit Technische Daten Wire-end ferrules Classificazioni

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/b1f9af30-782d-40e7-8ddb-c0490ae5fd68/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b770a92f-60fd-42c9-876f-9d6366f8928c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E499744

Informations générales de commande

Версия
Embout, Norme, 21 mm, 18 mm, bleu
Order No.
9019270000
Typ
H16,0/28D BL
GTIN (EAN)
4008190100773
Qty.
100 Darab
Imballaggio
루즈

Размеры и массы

Масса нетто
0,83 g

Conformité environnementale du produit

RoHS-kompatibilitetsstatus
Conforme sans exemption
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Technische Daten

Opis artykułu
Aderendhülse mit Kunststoffkragen, Farbe blau
Version
Standard

Wire-end ferrules

Collar diameter (D2)
8,8 mm
Colore
DIN
Contact surface diameter (D1)
5,8 mm
Contact surface length (L2)
18 mm
L1 in mm
28 mm
Metal sleeve thickness (S1)
0,2 mm
Plastic collar thickness (S2)
0,4 mm
Stripping length
21 mm
Vezeték-keresztmetszet
16 mm²
Vojenské určení
T 20A 027 A
Wire connection cross section AWG, max.
AWG 6

Classificazioni

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
