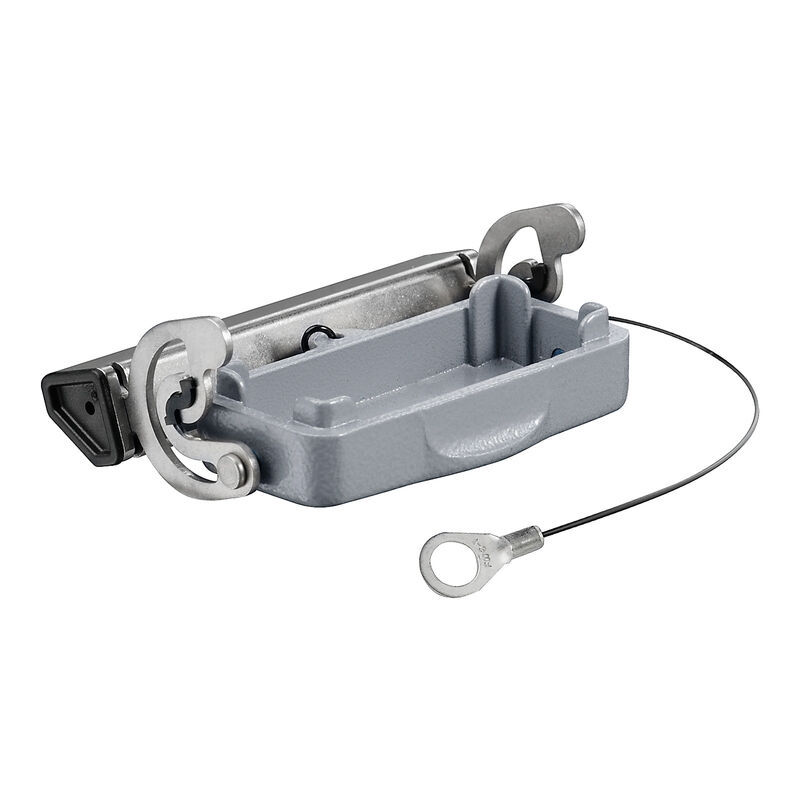

HDC 10A DODL 1LB
HDC 10A DODL 1LB

HDC 10A DODL 1LB

CIE ,96 boîtiers, Taille: 2, Degré de protection: IP65 (quand enfiché), Couvercle pour la partie supérieure, Verrouillage longitudinal sur la partie inférieure, Standard

Référence produit 1665890000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Est un accessoire de 11 Autres produits de la même gamme 1
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Dimensions Caractéristiques générales Version Classifications Agréments

Informations générales de commande

Version
CIE ,96 boîtiers, Taille: 2, Degré de protection: IP65 (quand enfiché), Couvercle pour la partie supérieure, Verrouillage longitudinal sur la partie inférieure, Standard
Référence
1665890000
Type
HDC 10A DODL 1LB
GTIN (EAN)
4008190422929
Qté.
1  Pièce

Dimensions et poids

Profondeur
74  mm
Profondeur (pouces)
2,913  inch
Hauteur
12,5  mm
Hauteur (pouces)
0,492  inch
Largeur
29,5  mm
Largeur (pouces)
1,161  inch
Poids net
67  g

Températures

Température limite
-40 °C ... 125 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f
Résistance aux agents chimiques
  • Substance:
    Acétone
  • Résistance aux agents chimiques:
    Résistant sous condition
  • Substance:
    Huile pour forage
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Diesel
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Éthanol
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Huile de transmission
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Huile hydraulique
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Liquide de refroidissement
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Essence au benzène
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Suintement
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    Supercarburant
  • Résistance aux agents chimiques:
    Résistant sous condition
  • Substance:
    Eau
  • Résistance aux agents chimiques:
    Résistant
  • Substance:
    UV
  • Résistance aux agents chimiques:
    Instable
  • Substance:
    Ozone
  • Résistance aux agents chimiques:
    Instable

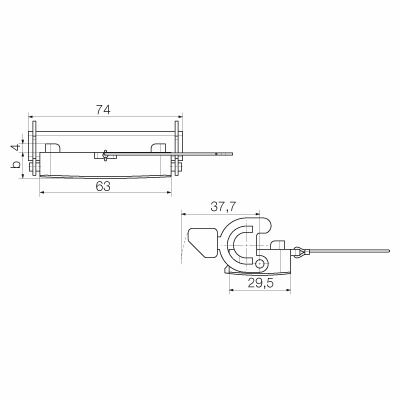

Dimensions

Entrée du câble
Pour parties supérieures de boîtier
Hauteur boîtier B
12,5  mm
Largeur boîtier C
29,5  mm
Longueur boîtier
63  mm

Caractéristiques générales

Boîtiers CEM
Non
Couple de serrage
0,5  Nm
Degré de protection
IP65 (quand enfiché)
Matériau de base du boîtier
Aluminium injecté
Matériau de l'élément de verrouillage
Acier inoxydable
Surface
Électrolaque

Version

BG
2
Couleur (RAL)
RAL 7035
Couple de serrage
0,5  Nm
Entrée du câble
Pour parties supérieures de boîtier
Forme
Standard
Indiqué pour ModuPlug®
Non
Partie supérieure/sous-partie/Couvercle
Couvercle
Taille
2
Type
Protection
Version boîtier
Couvercle pour la partie supérieure
Version système de fermeture
Verrouillage longitudinal sur la partie inférieure
Version étrier
Verrouillage longitudinal

Classifications

ETIM 6.0
EC000437
ETIM 7.0
EC000437
ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 9.0
27-44-02-02
ECLASS 9.1
27-44-02-02
ECLASS 10.0
27-44-02-02
ECLASS 11.0
27-44-02-02
ECLASS 12.0
27-44-02-02
ECLASS 13.0
27-44-02-02
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E92202
