IE-C5DB4BB0050MCSMCS-X
IE-C5DB4BB0050MCSMCS-X
寸法図
Male, straight
IE-C5DB4BB0050MCSMCS-X
寸法図
IE-C5DB4BB0050MCSMCS-X
配線
IE-C5DB4BB0050MCSMCS-X
詳細図面

IE-C5DB4BB0050MCSMCS-X

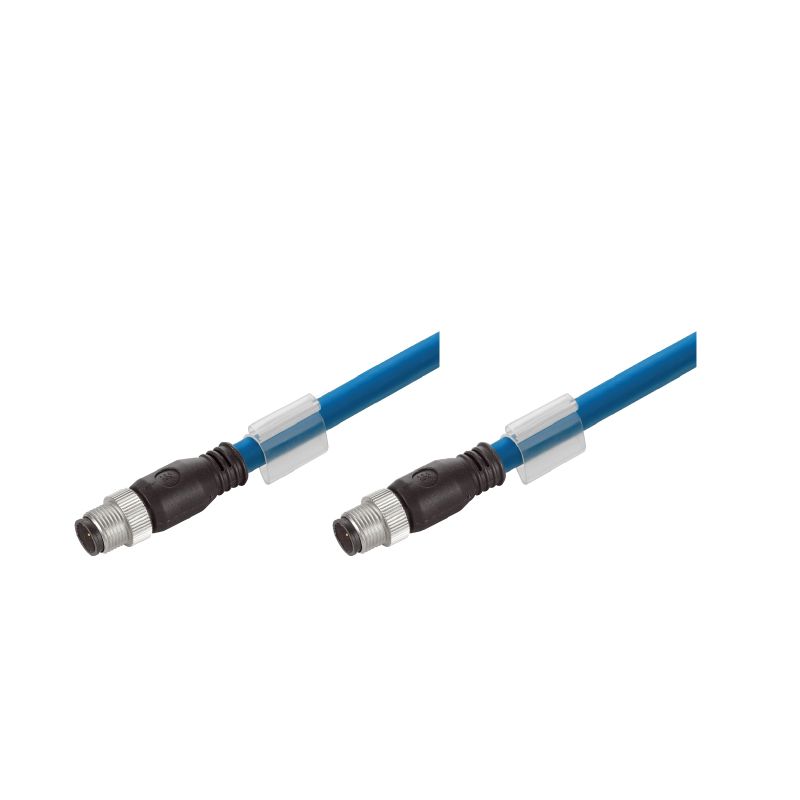

システムケーブル, M12 Dコード – IP 67ストレートピン, M12 Dコード – IP 67ストレートピン, Cat. 5e, ポリオレフィン, 5 m

商品番号 2672320050
データシートのダウンロード エンジニアリング・サポート
付属品 4 関連製品 6
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス ケーブル特有の規格 電気プロパティ 一般基準 ケーブル構造 ケーブルの電気プロパティ ケーブルの機械的特性と材料特性 プラグ、左 プラグ、右 分類

承認

ROHS
適合

一般注文データ

Változat
システムケーブル, M12 Dコード – IP 67ストレートピン, M12 Dコード – IP 67ストレートピン, Cat. 5e, ポリオレフィン, 5 m
Rendelési szám
2672320050
種別
IE-C5DB4BB0050MCSMCS-X
GTIN (EAN)
4064675043904
数量
1 items

寸法と重量

Length
5 m
長さ（インチ）
196.85 inch
正味重量
300 g

温度

Üzemi hőmérséklet
-40 °C...85 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

ケーブル特有の規格

Brandskydd i spårbundna fordon
According to EN 45545, HL1 - HL3
NFPA 130
Impervious to smoke
According to IEC 61034-2
zawartość halogenowodorów
According to EN-50267-2-1
Коррозионная активность газов, выделяющихся при горении
EN 50267-2-2
有毒ガス
EN 50305
번들 케이블에서 수직으로 화염 전파
EN 60332-3-25
По стандарту UL 1685, 12 (расшир. FT4)

電気プロパティ

公称電圧
125 V

一般基準

コネクタ規格
IEC 61076-2-101

ケーブル構造

カラーコーディング
黄色
白色
オレンジ
青色
シースカラー
青色
シース直径、最大
6.8 mm
シース直径、最小
6.4 mm
シース素材
ポリオレフィン
シールド
SF/UTP
導体接続断面積 AWG、最大.
AWG 22
断面積
4 * AWG 22/7 - 0.32 mm²
絶縁
PE
被覆マテリアル厚さ
1 mm
配線数
4
電線コア断熱材の厚さ
1.4 mm
電線対シールド
Műanyag fólia
電線材質
주석 도금 구리

ケーブルの電気プロパティ

10 MHz での結合抵抗/m
8 mΩ
Shield attenuation up to 1000 MHz
60 dB
Tensión de prueba: conductor-conductor-apantallado
1000 Veff, 50 Hz, 1 min
カテゴリー
Cat. 5e
最大 1000 MHz のカップリング緩衝
90 dB

ケーブルの機械的特性と材料特性

ハロゲン
いいえ
喫煙に対して不透過性
According to IEC 61034-2
延焼耐性
in accordance with IEC 60332-1-2
最小曲げ半径、繰返し
6 *直径
最小曲げ半径（1回のみ）
5 x ケーブル直径
煙霧の腐食性
EN 50267-2-2
耐油性
v souladu s IEC 60811:404

プラグ、左

左プラグ
M12, D コード化, 極数: 4, IP67, オス型接点, 直線, プラグ, プラスチック, シールド仕様

プラグ、右

Plug right
M12, D コード化, 極数: 4, IP67, オス型接点, 直線, プラグ, プラスチック, シールド仕様

分類

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
