IE-CSQS9VE0015AQEAQE-K1

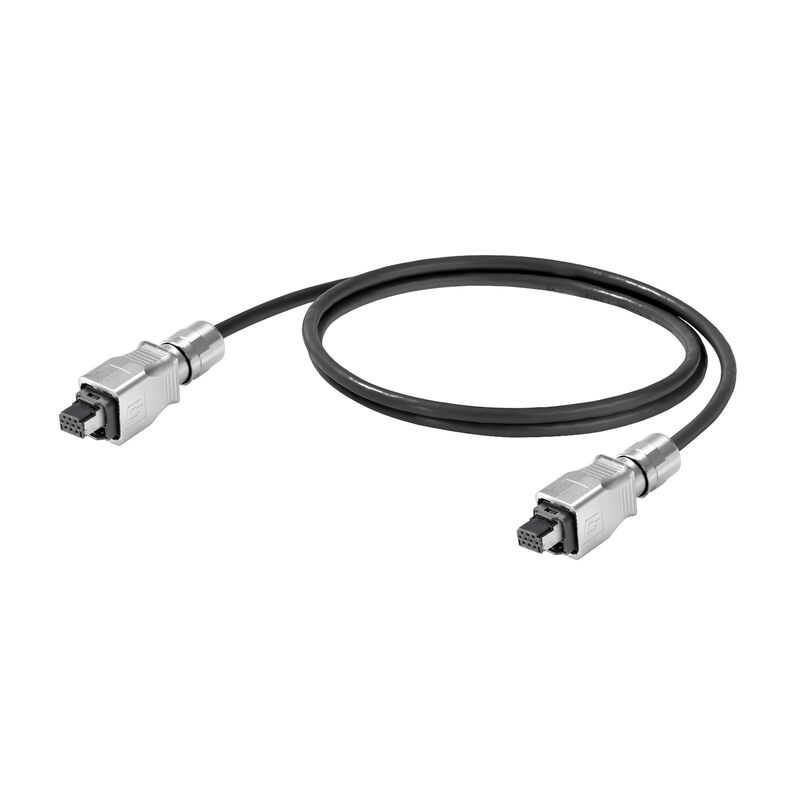

Systemkabel, V14 hybrid (shielded), V14 hybrid (shielded), PVC, 1.5 m, , Hybrid

Produkt-ID 1465850015
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 7
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Elektriska egenskaper Allmänna standarder Normer Kabeluppbyggnad Elektriska egenskaper kabel Mekaniska egenskaper och materialegenskaper kabel Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Systemkabel, V14 hybrid (shielded), V14 hybrid (shielded), PVC, 1.5 m, , Hybrid
Art.nr.
1465850015
Typ
IE-CSQS9VE0015AQEAQE-K1
GTIN (EAN)
4050118272345
Förp.
1  items

Mått och vikter

Längd
1,5  m
Bygglängd (tum)
59,055  inch
Nettovikt
310  g

Temperaturer

Drifttemperatur
-40 °C...80 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel
REACH SVHC
Lead 7439-92-1

Elektriska egenskaper

Drivspänning
300  V
Isolationshållfasthet
> 500 MΩ

Allmänna standarder

Kontaktdon Norm
IEC 61076-3-119 CDV
IEC 61076-3-117 var. 14

Normer

Kontaktdon Norm
IEC 61076-3-119 CDV
IEC 61076-3-117 var. 14

Kabeluppbyggnad

Övertäckning skärmflätning
85  %
Area
2 x 0.34 mm² + 7 x 0.5 mm²
Isolering
PP
Isoleringsdiameter
1,25  mm
Isoleringsdiameter 2
2,15  mm
Kabeluppbyggnad
Hybrid cable, for permanent installation
Manteldiameter, max.
9,5  mm
Manteldiameter, min.
9,1  mm
Mantelfärg
svart
Material mantel
PVC

Elektriska egenskaper kabel

Drivspänning
300  V
Isolationshållfasthet
> 500 MΩ

Mekaniska egenskaper och materialegenskaper kabel

Böjradie min, unik
5 x kabeldiameter
Böjradie min, upprepad
10 x kabeldiameter

Kontakt vänster

Stickkontakt vänster
Q10 Hybrid, IP67, honkontakt, rak, PushPull V14, anslutningsstickpropp, Zinkpressgjutning, skärmade

Kontakt höger

Stickkontakt höger
Q10 Hybrid, IP67, honkontakt, rak, PushPull V14, anslutningsstickpropp, Zinkpressgjutning, skärmade

Klassificeringar

ETIM 6.0
EC001579
ETIM 7.0
EC001579
ETIM 8.0
EC001579
ETIM 9.0
EC001579
ETIM 10.0
EC001579
ECLASS 9.0
27-06-24-90
ECLASS 9.1
27-06-24-00
ECLASS 10.0
27-06-05-01
ECLASS 11.0
27-06-05-01
ECLASS 12.0
27-06-05-01
ECLASS 13.0
27-06-05-01
ECLASS 14.0
27-06-05-01
ECLASS 15.0
27-06-05-01
