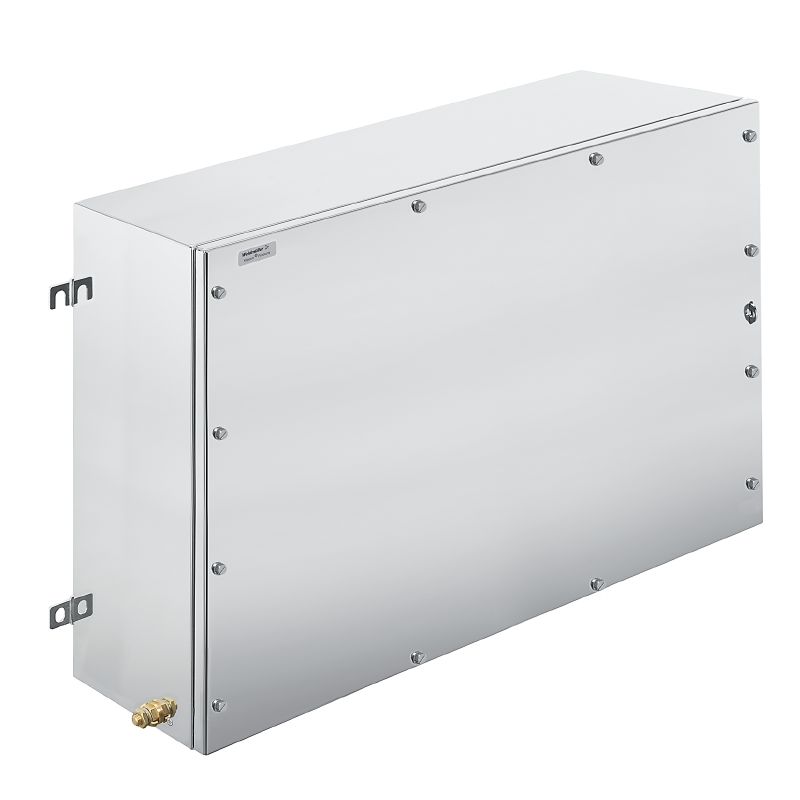

KTB MH 507620 S4E1
Bildliknande
Abbildung ähnlich
KTB MH 507620 S4E1
Profilritning

KTB MH 507620 S4E1

Klippon TB MH (Terminal Box - Multi Hinge), Tom kapsling, Rostfria stål kapslingar, Höjd: 500 mm, Bredd: 760 mm, Djup: 200 mm, Flänsplattor: nedre, Grundläggande material: Rostfritt stål 1.4404 (316 L), elektropolerad, Silver

Produkt-ID 2698090000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 14 Separata delar 1 Använda produkter 2
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Förskruvningar Förskruvningar höger Förskruvningar uppe / nere Certifikatnummer kapsling Allmänna uppgifter Bestyckning horisontal Jordning kapsling Bestyckning vertikal Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0558c6b5-320a-426b-b128-bc4bf291d8a5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d81b5803-4ec9-484a-960d-2db317df0189/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/fb5c2c52-71c9-4176-aa20-8991b46a7be9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Version
Klippon TB MH (Terminal Box - Multi Hinge), Tom kapsling, Rostfria stål kapslingar, Höjd: 500 mm, Bredd: 760 mm, Djup: 200 mm, Flänsplattor: nedre, Grundläggande material: Rostfritt stål 1.4404 (316 L), elektropolerad, Silver
Order No.
2698090000
Type
KTB MH 507620 S4E1
GTIN (EAN)
4064675030805
Förp.
1 items

Mått och vikter

Depth
200 mm
Byggdjup (tum)
7,874 inch
Height
500 mm
Bygghöjd (tum)
19,685 inch
Width
760 mm
Byggbredd (tum)
29,921 inch
Montagemått höjd
534 mm
Montagemått bredd
508 mm
Nettovikt
21.350 g

Temperaturer

Operating temperature
-60 °C...135 °C
Anmärkning: omgivningstemperatur (service)
För användning i temperaturområdet över 105°C är IP-klassen begränsad till IP66.

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

Förskruvningar

M12
70
M16
48
M20
32
M25
26
M32
14
M40
12
M50
5
M63
4
M75
3

Förskruvningar höger

M12
70
M16
48
M20
32
M25
26
M32
14
M40
12
M50
5
M63
4
M75
3

Förskruvningar uppe / nere

M12
96
M16
64
M20
40
M25
34
M32
18
M40
14
M50
6
M63
6
M75
4

Certifikatnummer kapsling

Certifikat nr. (ATEX)
PTB11ATEX2019
Certifikat nr. (IECEX)
IECEXPTB11.0071
Certifikat-nr (CCOE)
P461058_1
Certifikat-Nr. (INMETRO)
IEX17.0021
Certifikat-nr. för plintbox (ATEX)
IBExU14ATEX1050
Certifikat-nr. för plintbox (IECEx)
IECEXIBE14.0013
Certifikat-nr. för plintbox (INMETRO)
LMP 21.0017
Certifikat-nr. för plintbox (KOSHA)
16-AV4BO-0245X
Certifikat-nr. för plintbox (NEPSI)
GYJ14.1309
Certifikatnummer för tom kapsling (ATEX)
IBExU14ATEX1028 U
Certifikatnummer för tom kapsling (ECAS)
21-09-25241/E21-09-053807
Certifikatnummer för tom kapsling (IECEx)
IECEx IBE 14.0004U
Certifikatnummer för tom kapsling (INMETRO)
LMP 21.0016U
Certifikatnummer för tom kapsling (NEPSI)
GYJ14.1308U
Försäkran om överensstämmelse nr. (DoC LVD)
DE PS261X 160412 001ISS03
Intyg om överensstämmelse nr. (AoC)
DE PS261X 160309 001ISS06
Villkor för godkännande
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone

Allmänna uppgifter

AF 사이즈
10 mm
Anmärkning: Skyddsklass
Vid användning i temperatur över 105 °C är kapslingsklassen begränsad till IP 66.
Antal lockskruvar
12
Användningsområden
Explosionsfarliga områden
Processindustri
Olje- och gasindustri
Kemisk industri
Offshore
Onshore
Fixation du couvercle
4 hinges and M6 hex-head slotted screws SW10
Flänsplattor
снизу
Flänsplåt
Ja
Integral fixing
4,6 resp. 9 bultar M6 innergänga
Kapslingens fastsättning
4 påsvetsade montagefötter med 11 mm hålstorlek (2 spår- och 2 korsformade montagefötter)
Kartongmått
920x690x290
Material thickness of cover
1,5 mm
Material thickness of enclosure
1,5 mm
Material thickness of flange
3 mm
max. last
155 kg
Montering av flänsplatta
M6 sexkantsskruvar 10 SW
Operating temperature, max.
135 °C
Operating temperature, min.
-60 °C
Position PE-skruv
Kapslingssida C
Resistenza agli urti
7 J ATEX-Version
10 J standardversion
Skyddsklass (UL)
Type 3
Type 4X
Type 12
Superficie
elektropolerad
Szabványok
DIN EN 62208 – Standard tomma kapslingar
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Totalmått
521x794x215
Åtkomstöppning Bredd
709 mm
Åtkomstöppning Höjd
449 mm
Öppningsvinkel lock
130 °
Момент затяжки для винтов крышки
2,5 Nm
기본 재질
Rostfritt stål 1.4404 (316 L)
보호 등급
IP66
IP67
실링 자재
Silikon

Bestyckning horisontal

WDU 10 / ZDU 10
3x67
WDU 16 / ZDU 16
2x56
WDU 2,5 / ZDU 2,5 / IDU 2,5
4x132
WDU 35 / ZDU 35
2x42
WDU 4 / ZDU 4
4x111
WDU 6 / ZDU 6
3x83

Jordning kapsling

Jordning, kapsling, intern
Påsvetsad M6 jordskruv i rostfritt stål i kapslingsunderdel och lock.

Bestyckning vertikal

WDU 10 / ZDU 10
5x42
WDU 16 / ZDU 16
4x35
WDU 2,5 / ZDU 2,5 / IDU 2,5
7x82
WDU 35 / ZDU 35
3x26
WDU 4 / ZDU 4
6x69
WDU 6 / ZDU 6
5x52

Klassificeringar

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
